1.综述
　　GX Works3是三菱电机新一代的PLC编程软件，用于对以MELSEC iQ-R系列、MELSEC iQ-L系列、MELSEC iQ-F系列等可编程控制器进行设置、编程、调试以及维护的工程工具。

　　1.1 包含以下特点

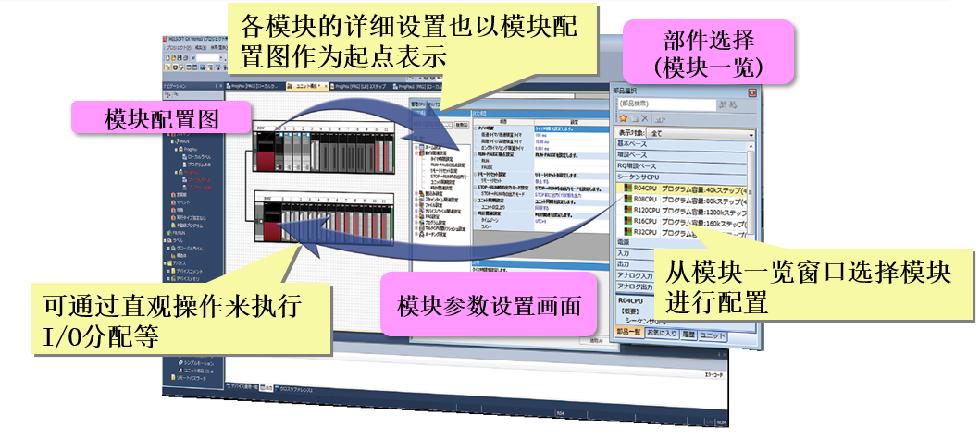

　　（1）可通过模块配置图中的直观的操作进行系统设计

　　通过装载模块配置图功能（Navigator功能）进行视觉直观的设置；通过起动以模块配置图为起点的各模块参数设置画面进行直观的操作。

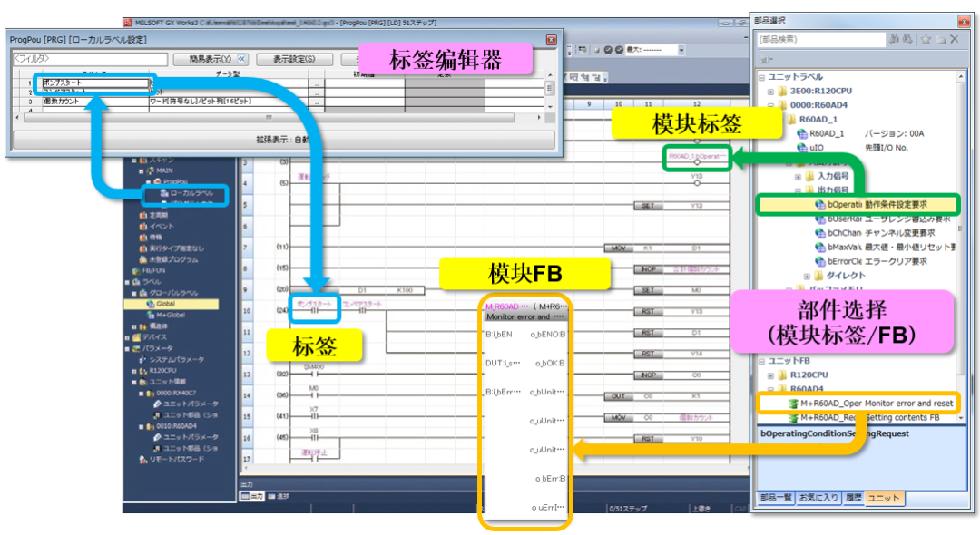

　（2）只需通过选择就可进行简单编程

　　通过模块标签/模块FB的自动生成来缩短编程所需的准备时间；通过拖拽程序部件使编程简单化。

　　（3）伴随着库的充实和扩大，编程工时将大幅减少

　　支持设备设置用的库;
　　支持PLC Open运动控制库;
　　支持附带设置/监视画面的库;
　　各行业/各工程/各装置的标准库。

　　（4）强化GX Works2的功能

　　通过适合结构化程序执行的MELSEC iQ-R联动来抑制程序容量的增加;
　　通过适合ST程序执行的MELSEC iQ-R联动来提高程序执行性能;
　　通过刷新程序编辑器 ，提高操作性与解除操作限制;
　　统一工程类型(简单·结构化)。

　　（5）通过停止故障排除，快速找到原因

　　将计算机连接到发生异常的CPU上时将自动显示模块的诊断画面;
　　通过由Q系列细分的错误代码指定原因与对策;
　　以后可保存能够诊断故障的事件履历信息。

　　（6）整合顺序控制与驱动控制以降低成本

　　简单运动控制设置工具的整合联动强化;
　　统一工程信息与设置操作。

　　（7）通过支持多国语言来加速全球发展

　　支持多个注释与注释显示的简单切换;
　　多国语言对应版(日英中)的发布。

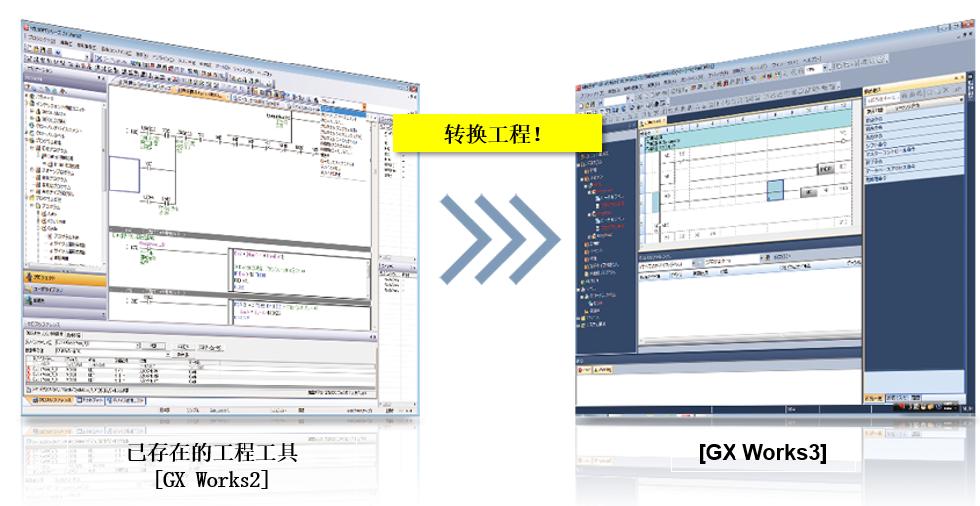

　　（8）通过有效利用已存在的Q系列的工程资产以减少客户的开发成本

　　现有的Q系列PLC工程文件可简单地转换并引用到GX Works3中。

看点一

GX Works3的块口令功能说明

可编程控制器 GX Works3块口令

　　2.1 块口令功能介绍

　　（1）块口令功能
　　●对于程序部件（程序块、FB、函数），可以通过登录口令来限制程序部件的浏览；
　　●对程序部件中登录的口令进行认证后，可以暂时解除口令，在工程打开期间可以浏览程序部件。

　　2.2 块口令功能的亮点

　　以程序部件为单位，防止非法浏览程序，可以选择多个程序部件，进行批量操作。

　　2.3 功能操作步骤

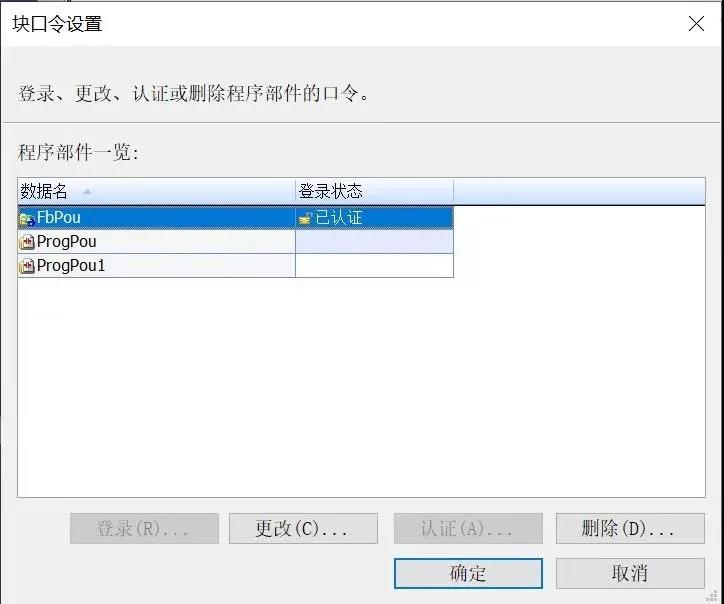

　　（1）对程序部件设置块口令；
　　（2）保存工程。

看点二

GX Works3的多CPU系统模拟功能

可编程控制器 GX Works3多CPU系统模拟功能

　　3.1 多CPU系统模拟功能介绍

　　（1）GX Works3的GXSimulator3模拟功能支持如下：

　　●CPU模块（本机）模拟；
　　●模拟多CPU系统（对多个顺控CPU系统进行模拟）；
　　●模拟包含可编程控制器CPU与运动控制CPU的多CPU系统；
　　●模拟进行循环传送的多个系统；
　　●对使用简单运动控制模块的系统进行模拟。

　　3.2 本功能的亮点
　　通过计算机虚拟可编程控制器来调试程序的功能，无需连接CPU模块即可调试，因此便于在实际设备上运行程序前的确认。

　　3.3 功能操作步骤
　　（1）GX Simulator3的起动；
　　（2）至1号机的连接与数据的写入；
　　（3）至2号机的连接与数据的写入；
　　（4）模拟的执行。
