锅炉引风机为沈阳风机厂生产的高效通风机，风机及电机的具体参数如下：
型号 Y4—73№28F 电机型号 YFQF560—8
全压 4040 Pa额定功率 900 kW
流量 474300 m3/h 电压 6000 V
主轴转速 740 r/min 频率 50 Hz
电机容量 900 kW 转速 740 r/min
功率因数 0.83
根据现场调查和锅炉性能试验的报告数据表明，在蒸发量410t/h满负荷条件下，引风量： （33.52+33.67）=67.19M3/H，引风机电机电流70A，单台电机消耗功率约为560kW。风机富裕量很大，浪费严重，拟进行变频调速改造，提高自动化水平，降低电耗。

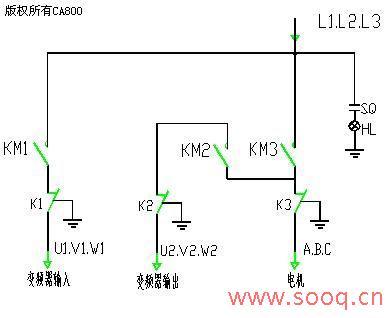

根据电机容量，我们采用HIVERT-Y06/120高压变频器。为了降低变频器故障时风量突变而造成锅炉保护动作的风险，改造时应用了自动旁路及合作伙伴的联动控制系统，自动旁路柜的一次回路图如下：
变频器运行过程中发生故障退出运行时，系统将立即分断KM1、KM2，此时联动系统开始调节风门执行器，经过一定延时，风门调节到合适位置后，闭合KM3，将电机投入直接投入电网定速运行。
经过变频调速改造后，变频器长期运行在23～25Hz，输入电流约为15A，节电效果非常显著。
