解决方案 | 菲尼克斯混合型电机启动柜

提到电机，相信大家并不陌生。

日常生活中，电机和我们息息相关。夏季常用的电风扇、空调，每天工作的冰箱，孩子的电动玩具，日常出行的交通工具，水泵等农业用具等等都能看见电机的身影。

在工业领域，电机更是应用广泛，电机控制无处不在。

说到电机控制，大学的电机学里最常用的便是使用接触器。通过控制接触器的线圈来控制接触器触点的通断，以此达到控制电机的目的。这种控制方式传统、稳定、设计原理简单。

进阶版的电机控制，比如正反转，就需要在回路中加入2个并行的接触器，1个控制电机正转，1个控制电机反转，此时至少需要安装3个接触器。

由此，传统接触器控制方式的弊端也显现出来：

复杂的控制逻辑需要使用更多的接触器来实现;

接触器的增多带来柜内空间的压力，亦或是需要更大的现场安装环境;

柜子的复杂或者现场安装环境的复杂带来更多的人工成本、运维成本。

针对传统电机控制的弊端，菲尼克斯电气开发出一套整柜解决方案：混合型电机启动柜。

本解决方案中的主要模块之一便是混合型电机启动器，我们使用此模块来代替传统的接触器。

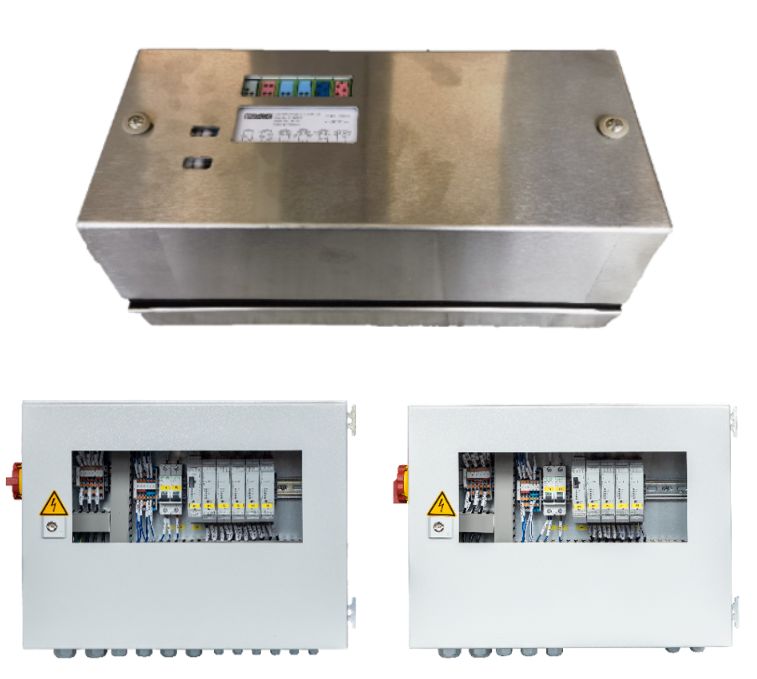

本解决方案将混合型电机启动器、总线模块、隔离开关、断路器、380V进/出线端子排、24V进/出线端子排、信号端子排集成到一个柜体内，形成一套自带保护的具有多种控制功能的解决方案，经过多年迭代发展，已经成为菲尼克斯电气成熟的标准化的解决方案。

它小巧玲珑，柜体仅占宽600mm、高500mm、深300mm的空间;可控制多达6个电机;

它功能全面，具备“四合一”功能，包括电机正转、电机反转、电机保护和通讯功能;

它安全可靠，带可调过载分断，可至SIL 3 / PL e等级的紧急停机，以及交流主回路隔离功能。

时代发展

从2015年国家颁布的《中国制造2025》到今天，从自动化到数字化再到智能化，从改造传统产线到新建智能化工厂，控制方式变得更加复杂多变，我们想要实现的功能也更加多种多样。

您可曾因不知如何控制数量多的电机而感到忧愁?

您可曾因不知如何汇总传感器等大量的信号而感到焦虑?

您可曾因不知如何达到安全生产而感到担忧?

现在，这些都不再会让您感到烦恼，菲尼克斯电气的混合型电机启动柜为您提供成套、安全、可定制的解决方案，给您带来更加愉悦的体验。

菲尼克斯混合型电机启动柜，代替传统控制方式，实现智能电机控制。它可以将工业中的电机控制解决方案与集成架构相结合，使电机于启动和操作、利用率最大化、具备更好的预测和预防停工的能力，提升对制造过程变化的整体反应速度。

菲尼克斯混合型电机启动柜，通过模块化设计，可实现控制系统对交流电机的精准控制，实现现场设备的安全可控。并且有效节省柜内空间，使用方便，同时支持通讯，满足客户数字化需求。

告别传统的非标设计——打造现场统一的电气标准

标准的柜体外观和尺寸;

标准的柜内布局和开孔;

标准的进线接头和方式。

告别传统的IO点位控制——采用现场总线控制，通讯协议多种多样

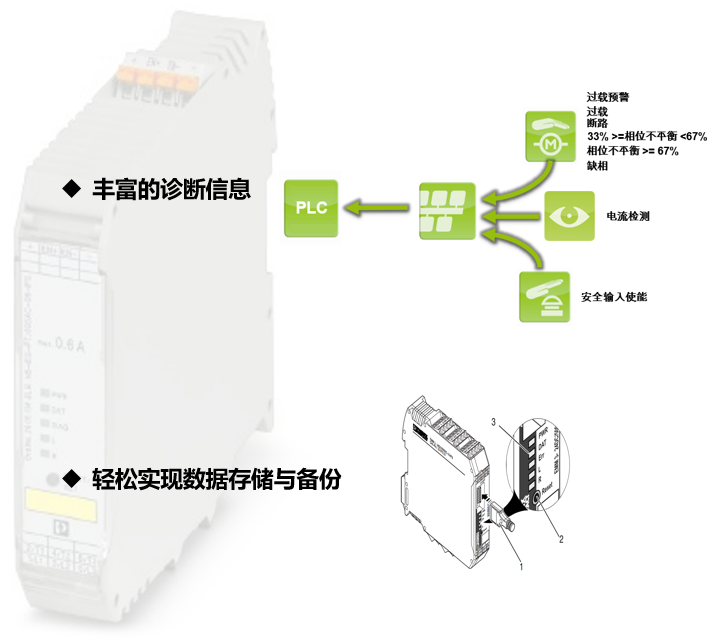

丰富的诊断信息可以满足客户查询产品的各类状态信息;

过载、缺相、电流反馈都有预警和报警功能;

使用免电脑操作的方式，轻松实现从存储卡中程序的备份和还原的操作;

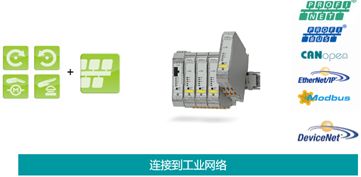

多种通讯接口，可以满足它适应各种控制方式。

告别传统的安全功能受限——轻松实现安全等级要求

可调过载分断;

可至SIL 3/PL e等级的紧急停机;

交流主回路隔离功能。

告别传统的程序繁杂——开放式程序界面，提供多样化的样例参考

为初次用户提供样例程序，方便客户掌握;

提供标准化的功能块端口;

选择重点报文解析说明，引导客户发挥产品的最大性能;

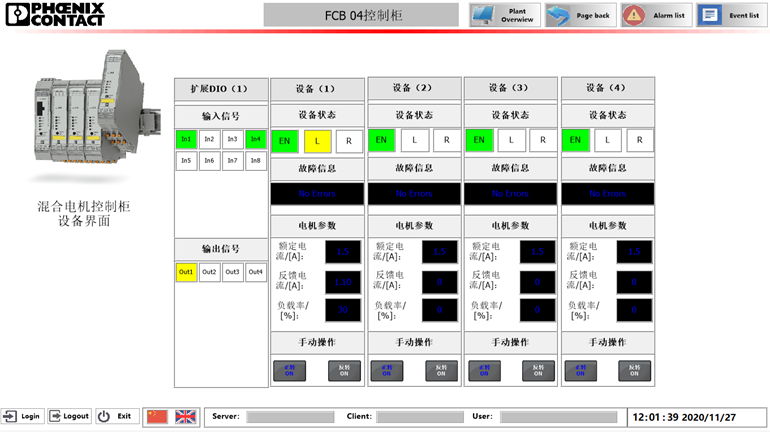

设计上位界面，为客户提供上位样例。

告别传统的难以上手——完善的文档说明，让客户轻松掌握使用方法

订购信息;

安装及接线;

操作与启动，参数配置化方法;

故障诊断信息。

应用场景

菲尼克斯混合型电机启动柜，已应广泛应用于汽车行业，主要控制包括：运输、储存、装卸搬运、包装、流通加工和集装单元化装备，助力汽车行业的客户实现自动化、智能化转型。还可应用于电子、物流等行业，这些需要控制电机和带有保护功能的场景，更多应用场景期待着您和我们共同发现与扩展。

定制服务

菲尼克斯混合型电机启动柜，提供多样化的定制服务，以供您的选择。

1. 灵活配置马达控制器，1个柜子可包含1至6个马达控制器;

2. 可选内置短路保护层级，双金属片实现0.6A、3A、9A三个层级的可调式过载保护;

3. 多种总线耦合器可选，Profinet、Ethernet IP、Profibus、EtherCat、IO-link，支持环网、星型网络应用拓扑;

4. 外观样式定制，可根据您现场的需求改变外观样式，或者柜体的材质，以达到不同的防护要求;

5. 接线方式定制，根据您现场的应用环境，考虑更加安全可靠的接线，可选择葛兰或者连接器接线。

菲尼克斯混合型电机启动柜，依据客户创立独立订货号，全球唯一，项目保护。我们品质保证、定制开发、软硬件一体，助力您的智能制造进程!

（菲尼克斯自动化）
