功能简介
在实际加工时，经常会遇到圆周孔类的零件，此类零件的结构特点是在等半径的圆周上，等角度平均分布n个孔。三菱电机系统有螺栓孔加工循环功能，针对圆周孔类的零件，使用者只需要简单地指定圆周的中心坐标/圆周的半径/起始加工角度/圆周上孔的数量，即可快速实现对圆周上均布的各个孔位，进行孔类的标准固定循环加工。
使用方法

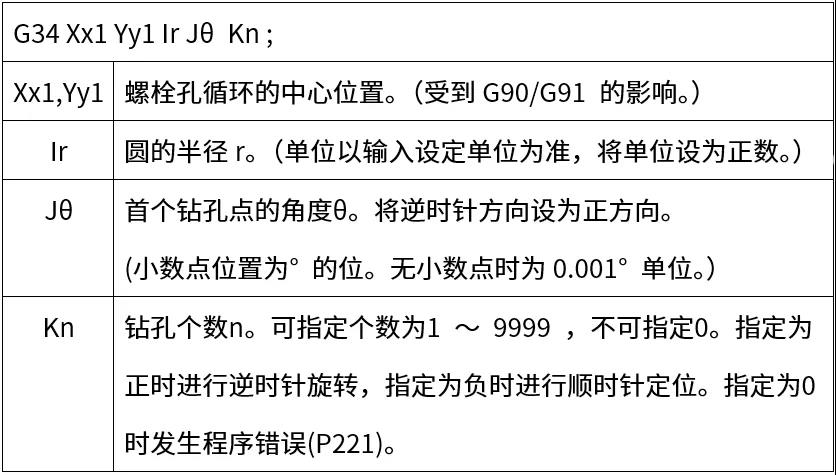

指令格式如下：
应用示例
程序示例如下：

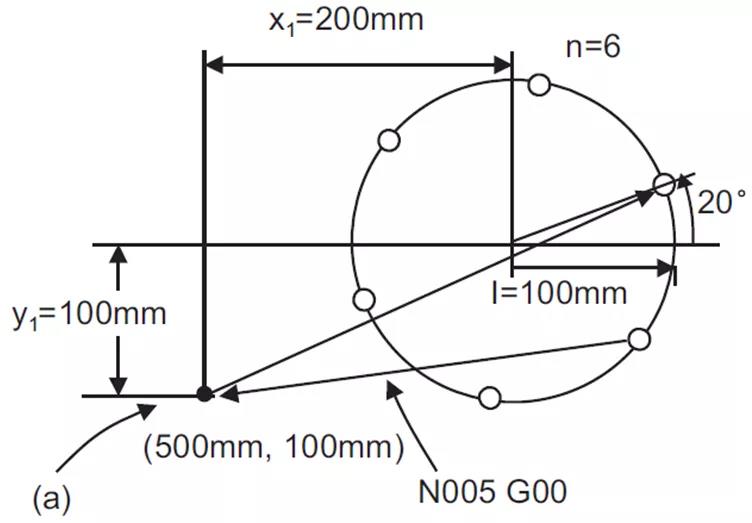

注：(a)G34执行前的位置

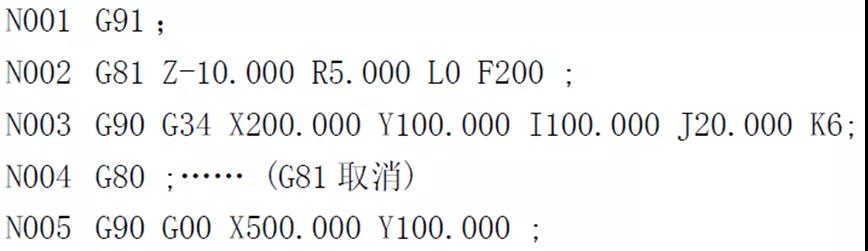

图1中，圆周的XY中心坐标为(200，100)/圆周的半径r=100.0/起始加工角度θ=20.0/孔的数量n=6 。根据螺栓孔加工循环功能的使用方法，对图1中圆周上均布的各个孔位，进行钻孔固定循环时的加工程序编写如下：
三菱电机CNC系统螺栓孔加工循环功能，能快速对圆周孔类零件进行加工编程，缩短程序编程时间，提高加工效率。
