CNC | 主轴重叠控制

功能介绍

　　主轴重叠控制功能是指将工件主轴的旋转速度与刀具主轴的旋转速度进行重叠控制，典型的加工应用就是在主轴夹紧工件旋转车削的状态中，通过主轴重叠控制使刀具主轴在工件中心可同时执行同步攻丝加工，从而有效缩短零件的加工时间提供生产效率。

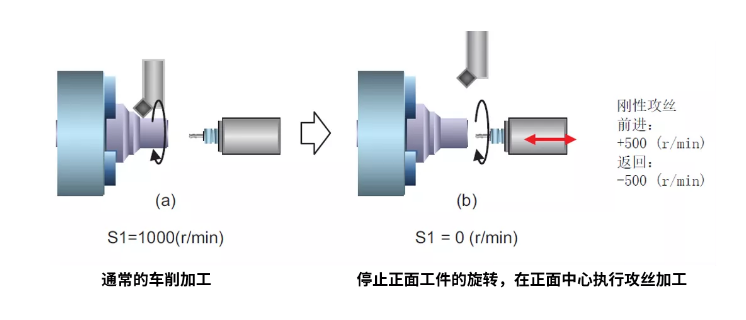

【无主轴重叠控制】

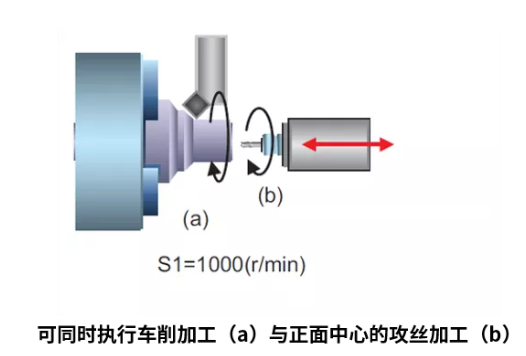

【有主轴重叠控制】

使用说明

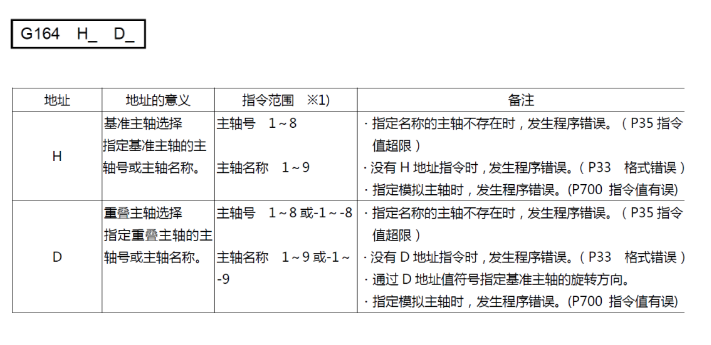

　　1、主轴重叠控制有效指令

　　2、主轴重叠控制取消

　　1）通过程序指令取消

　　2）通过接通PLC信号取消

　　3）通过急停取消

　　4）主轴重叠控制取消注意事项

　  　无法在主轴重叠控制取消指令程序段指定移动的轴地址，否则会在主轴重叠取消指令时发生程序错误(P33)，暂停自动运行；
　　  通过PLC信号或紧急停止取消时的信号动作取决于各机床制造商规格而异。

3、主轴重叠控制程序例

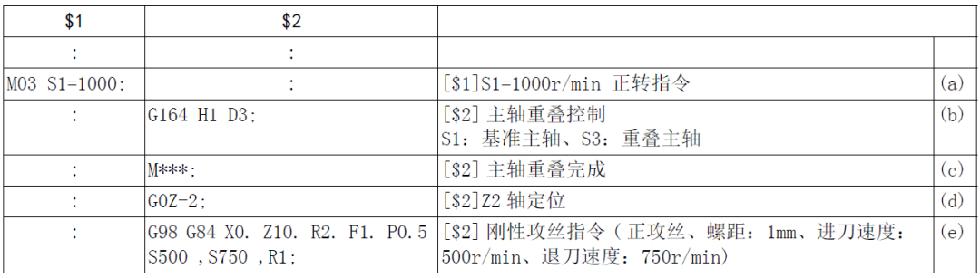

　　1）程序例

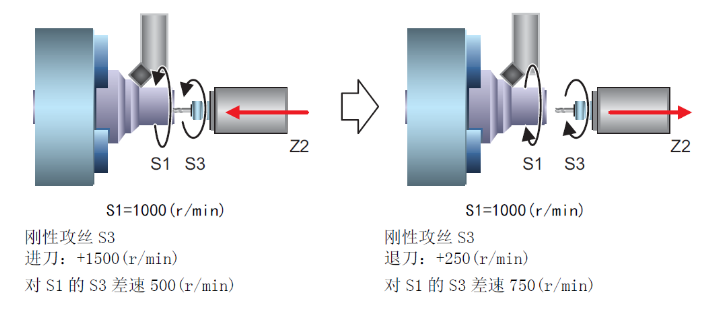

　　2）加工动作例

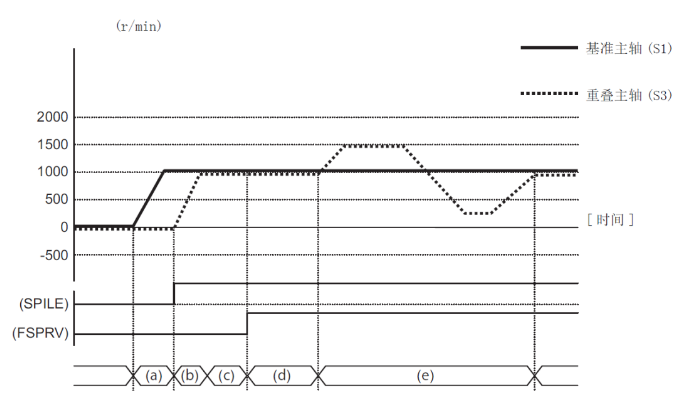

　　3）主轴重叠控制时序

4、主轴重叠控制其他注意事项

　　1）转速钳制

　　●最高转速钳制：在主轴重叠控制状态中，基准主轴在参数设定的最高转速与重叠主轴的最高转速中受转速低的最高转速钳制；
　　●最低转速钳制：在主轴重叠控制状态中不执行重叠主轴的最低转速钳制。

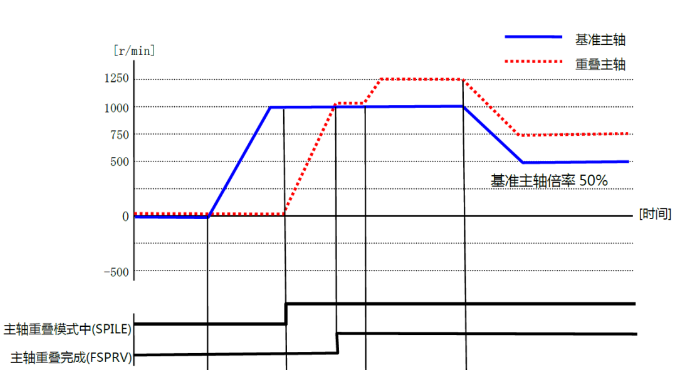

　　2）主轴倍率

　　在主轴重叠控制状态中，变化基准主轴的主轴倍率时，重叠主轴转速为指令转速+基准主轴倍率转速。

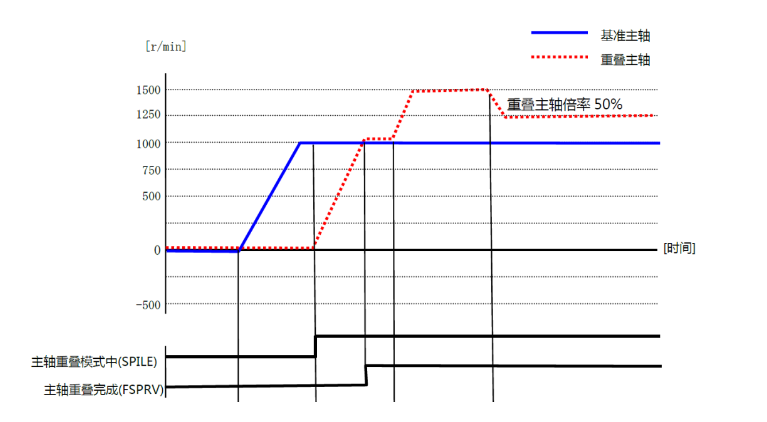

　　在主轴重叠控制状态中，变化重叠主轴的主轴倍率时，基准主轴速保持不变，重叠主轴实际转速为基准主轴指令转速+重叠主轴倍率转速。

　　3）主轴定位

　　●在主轴重叠模式中无法对基准主轴/重叠主轴执行主轴定位；
　　●执行主轴定位时，发生操作错误[M01 定向控制中他功能指令不可 1025]。

　　4）主轴C轴

　　●在主轴重叠模式中无法对基准主轴/重叠主轴执行C轴控制；
　　●执行C轴控制指令时，发生操作错误[M01 主轴C轴控制中他功能指令不可 1026]；
　　●对C轴模式中的主轴发出主轴重叠控制 基准主轴/重叠主轴指令时，发生操作错误[M01 主轴C轴控制中他功能指令不可 1026]。

其他相关说明

　　1.主轴重叠控制功能为三菱M80A车床系统标准功能（铣床不支持），具体功能使用限制请咨询所购设备厂家；

　　2. 主轴重叠控制功能的详细使用及编程方法建议到我司官网下载“M800M80系列编程说明书（L系）”
