回转窑上的ISA100无线温度监测

■应用背景

　　二氧化钛(TiO₂)俗称钛白粉，是一种白色无机颜料，具有无毒、较佳的不透明性及白度和光亮度，被认为是现今世界上性能较好的一种白色颜料。利用回转窑煅烧是生产钛白粉的最后一道化学变化过程，煅烧温度最高可达1250℃。尤其是汽车级二氧化钛的生产，实际温度需要进行严格控制。

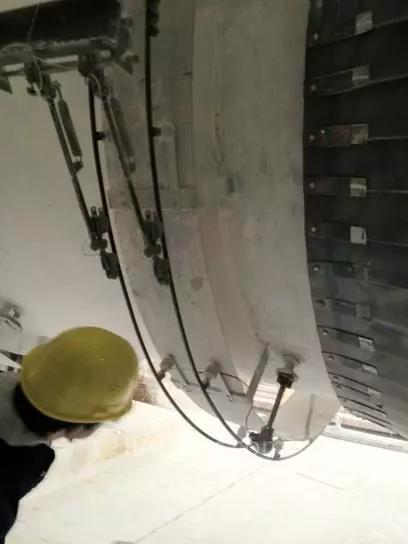

　　回转窑体积大，温度高，而且筒体做连续的旋转运动。传统测温方式是在回转窑上径向插入K型热电偶，直接测量回转窑的温度，其电信号通过固定在回转窑上的滑环和外部电刷系统引出，但这种方法的致命弱点是滑环和电刷系统磨损严重，引出信号接触不好，需要经常更换，而且输出信号波动大。

■横河的解决方案

　　横河的产品：

　　GX20W (无纸记录仪带网关功能)

　　YTA510(无线温度变送器)

　　YTMX580(多输入温度变送器)

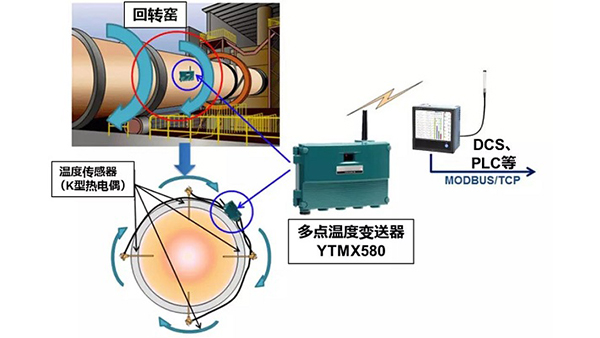

　　无线温度变送器YTMX580安装于回转窑侧面，K型热电偶的信号通过无线温度变送器，发送ISA100无线信号给无线网关GX20W。无线网关GX20W现场监视并记录各个通道的热电偶信号的变化。另外，无线网关GX20W接收的无线信号还可以通过Modbus TCP传送给其他上位系统，如DCS、PLC等。应用行业包括：煅烧厂、 水泥厂、垃圾焚烧厂、制药、食品加工、化工等。

■客户的收益

　　●通过使用无线温度变送器YTMX580或YTA510，温度测量的精度大幅提高。

　　●横河ISA100无线通信稳定可靠，再也不需要在回转窑上想办法布线引出信号了。

　　●无线变送器采用电池供电，电池寿命长，安装简便。

　　●YTMX580最多可连接8个温度传感器，YTA510最多可连接2个温度传感器。可根据测温点数量，优化无线系统构成。

　　●GX20W既是无线网关又是记录仪。不但可以从无线变送器获取数据，还可以从配置的I/O模块获取数据。另外，无线网关GX20W所读取的测量数据，还可以通过Modbus通信传送给其上位系统，由上位系统进行一体化管理。

　　无线解决方案非常适合旋转设备，如回转窑上的过程监测。很多客户通过实际导入使用，认可了无线通信的稳定性和可靠性，并将其作为一个标准的解决方案推广。另外，通过采用无线解决方案，设备运行时间显著提高，设备的维护费用降低，客户能够迅速获得投资回报。
