变频器设置基本参数的重要性

　　一、常常被用户忽略的变频器基本参数

　　P0.12、设定变频器最大输出电压;

　　P0.15、设定变频器输出最大电压时对应的最小频率(电机基本频率);

　　P9.01、设定电机级数;

　　P9.02、设定电机转速;

　　PA.02、转差补偿功能。

　　二、参数分类为

　　P0.12、P0.15、P9.01、P9.02、四个为电机基本参数，必须按“被控制电机”的基本参数设

　　置。PA.02、为变频器增强功能参数。

　　三、参数正确设置的必要性

　　1、P0.12、P0.15 为最大输出电压对应电机基本频率，如果设置不正确，可能导致电机性能下降(如：力矩不足)或变频器过流、过载故障保护。

　　2、P0.15、P9.01、P9.02 为基本频率对应电机级数的额定转速，如果其中一个参数设置不正确，可能变频器性能下降(如变频器过压、过流、过载故障保护，还会导致电机运行失速)

　　3、PA.02 为变频器增强功能参数，此参数矢量1 控制模式下最为关键，只有电机基本参数设置正确时才能增强变频器性能，否则，适得其反。

　　其现象如下：图 1，在矢量1 控制模式下，参数设正确时的运行曲线;图 2，在矢量1 控制模式下，参数设不正确时的运行曲线。

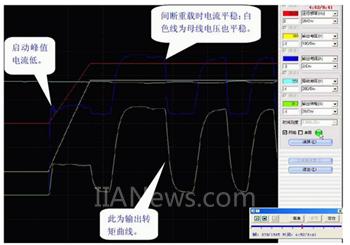

　　图1 在矢量1 控制模式下，参数设正确时的运行曲线

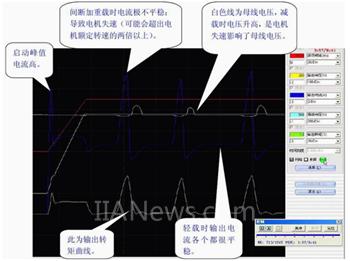

　　图2 在矢量1 控制模式下，参数设不正确时的运行曲线

　　看了以上监测到的数据图后，我想大家都已经明白了变频器在调试过中，电机的基本参数是那么的至关重要。它关系到变频器能长期使用，性能长期稳定。

　　四、目前经常因电机基本参数影响变频性能的行业以及应用对策：

　　1、机床行业(如：数控制车床、数控高速钻床、数控高速铣床等)。

　　机床行业分电机转速低的设备和高转速的设备，为了提高生产效率，大部分机床设备都要求高转速的电机，配备变频来调速，电机基频分100Hz、200 Hz、400Hz、800 Hz、2670 Hz 等，在这些电机上转速都不明确，所以有些用户就只设置基本频率，因电机转速不明，就保持默认值不变。这样设备在调试轻载运行时变频器是很稳定，当到用户使 用时，问题就出现了。

　　2、高速切削设备(如：木工设备、材料剪切设备等)。

　　此设备要求电机转速中等，一般两对级电机使用较多，往往用户只设置转速，忘了设置级数，甚至以为只是使用了变频器的V/F 控制模式，对电机参数不重视。

　　3、重型设备(如：提升机、起吊设备、输送设备等)

　　此设备为低速设备，要求电机转速低、低速扭矩大，选用的电机往往都是多对级电机，用户也会以为只是使用了变频器的V/F 控制模式来调节速度，对电机参数并不重视，只是设置了控制功能参数，变频能运行起来，就寥寥无事了。

　　对策：

　　如果因电机参数不明，可以使用三相异步电动机转速公式计算：为n=60f/p(1-s)，f 为基本频率、p 为电动机的极对数、s 为转差率、n 为额定转速。如果因数据太大，无法设置到变频器内部时，建议把 PA.02 设为0%。
