如何确定G150故障或报警时间？

2014年10月20日

　　当G150变频器发生故障或者报警时，可以在AOP30上看到其发生的准确日期和时间，步骤如下：

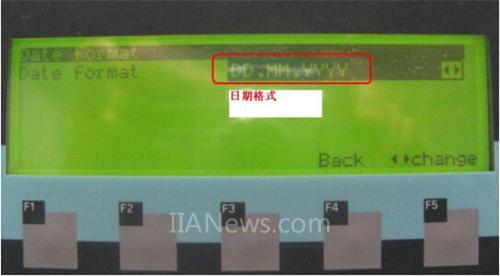

　　第一步：在AOP30上设置日期格式，打开Main menu\Commissioning/service\AOP setting\Date format，见图1。日期格式有两种：日.月.年和月\日\年。

　　图1中选择的是，即日.月.年格式。

图1

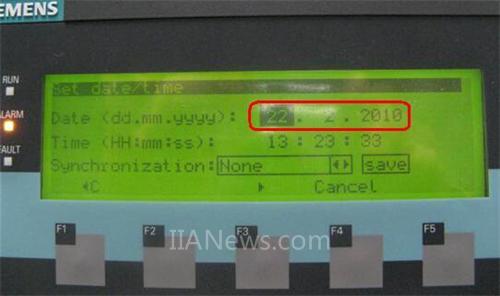

　　第二步：在AOP30上设置日期和时间，打开Main menu\Commissioning/service\AOP setting\Date format\Set date/time，见图2，图2中设置当前日期是2010年2月22日，时间为13时23分33秒。

图2

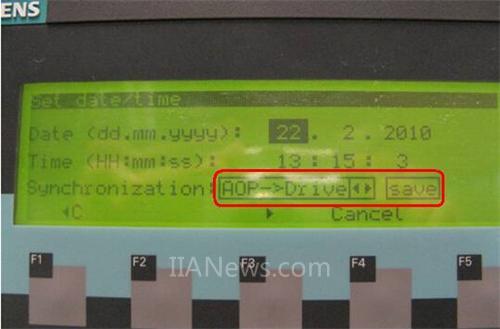

　　第三步：激活AOP→Drive时间同步功能，打开Main menu\Commissioning/service\AOP setting\Date format\Set date/time，见图3，选择AOP→Drive，而且G150的CU参数P3100设置为1，表示G150内部CU时钟是当前的实时时间。

　　(1) 激活AOP→Drive时间同步功能后，则AOP30当前的日期和时间立即传递给参数 r3102，参数r3102.0和r3102.1的值计算方法见尾注;

　　(2) 只要一起动AOP30，则AOP30当前日期和时间就传递给参数r3102;

　　(3) 在每天早上2点，AOP30当前的日期和时间会传递给参数r3102。

图3

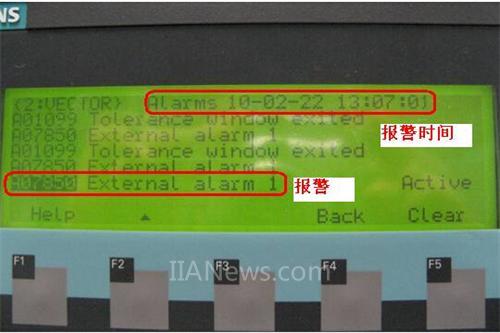

　　第四步：当G150发生故障或者报警时，打开故障或者报警记录：Main menu\fault memory or Alarm memory\Fault or Alarm\Fault history or Alarm history\Current fault, Current alarm, old fault, old alarm,见图4，报警A07850发生在2010年02月22日13时07分01秒。

图4

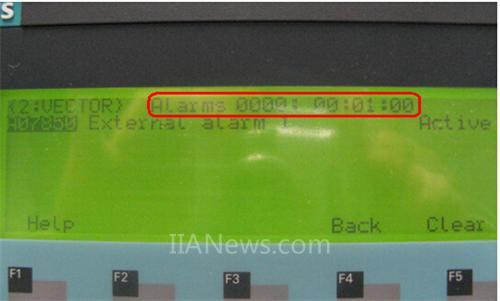

　　如果没有设置G150日期和时间，或者设置了日期和时间，而没有激活AOP和Drive时间同步功能，那么G150出现故障或者报警时就不会显示当前的日期和时间，见图5。图5中的时间是CU中默认的日期是1970.01.01，从00:00:00开始计时，在00:01:00时发生报警A07850，但是这个报警记录不是准确的日期和时间。
