S120授权

　　1 问题提出

　　如果S120 CF卡中的授权丢失(例如，在firmware升级时未保存KEY文件夹中的内容，导致授权丢失)，或者购买CF卡之后单独购买的授权，都需要将授权导入S120的CF卡中。本文介绍了如何将授权导入CF卡。

　　2 S120的授权

　　目前，S120在用到以下两种功能时需要授权号(License Key)：

　　1) performance expansion 1

　　2) Safety extended function

　　当用到这些功能时，需要把授权号(License Key)写入到S120的CF卡中。写入后授权保存在CF卡KEY文件夹中。授权号与唯一的CF卡序列号(Serial No.)相对应，因此是不能转移到另一张CF卡中的。

　　授权以授权证书的形式提供，通过授权证书上的授权证书号(License-No.)可以获得授权号(License Key)。

　　有两种方式订购授权：

　　1)直接定购带授权的CF卡(附带授权证书，License Key已写入CF卡)

　　2)单独定购授权证书，上网获得授权号(License Key)后写入S120 CF 卡

　　3 获得授权号(License Key)的步骤

　　通过授权证书上的授权证书号(License-No.)和CF卡的序列号(Serial No.)，可以在西门子的授权管理器网站( )上获得授权号(License Key)。如果误把授权删除，也可以在此网站上查询之前已分配的授权号。

　　3.1 生成授权号(License Key)的步骤：

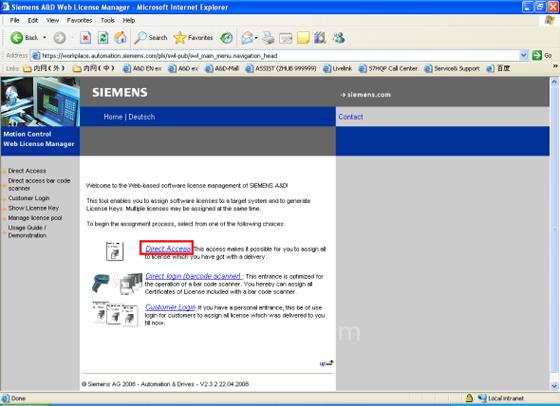

　　1)打开网页。点击Direct Access 。

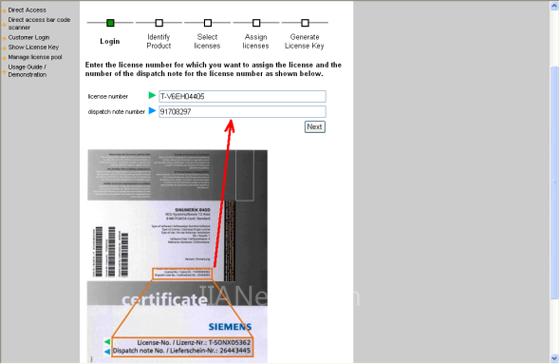

　　2)输入授权证书上的授权证书号(License-No.)和dispatch note number。点击“Next”。

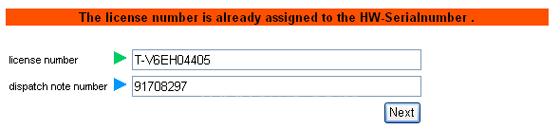

　　如果之前已经分配过授权号，会有相应的提示。

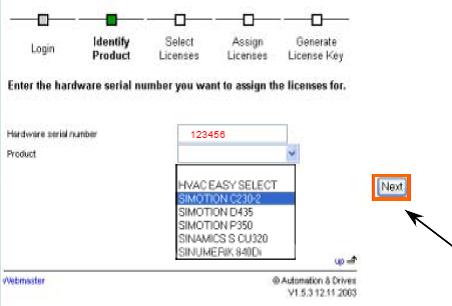

　　3)输入CF卡的产品序列号(Serial No.)，选择产品类别为“SINAMICS S CU320” ，点击“Next”。

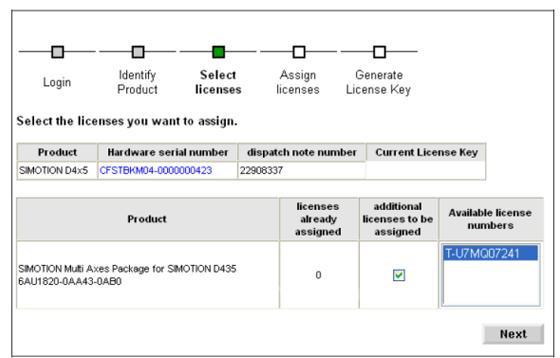

　　4)选择“Available License numbers”，点击Next。

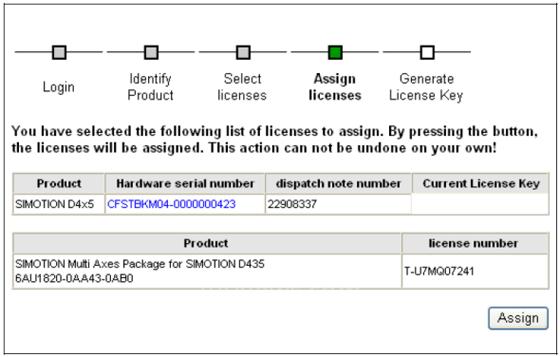

　　5)选择“Assign”。

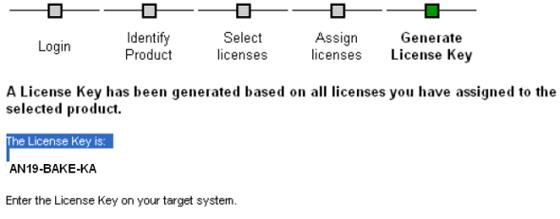

　　6)得到授权号(License Key)，把它记录下来。

　　之后，也可以在此网络授权管理器上也可以查询已分配的授权号(License Key)。

　　3.2 查询授权号(License Key)的步骤：

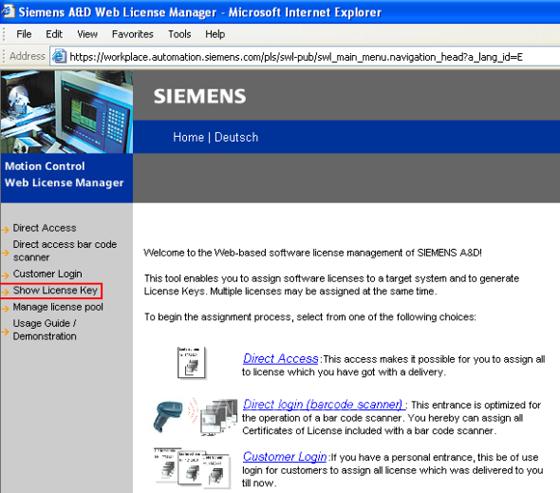

　　1)在首页上选择“Show License Key”。

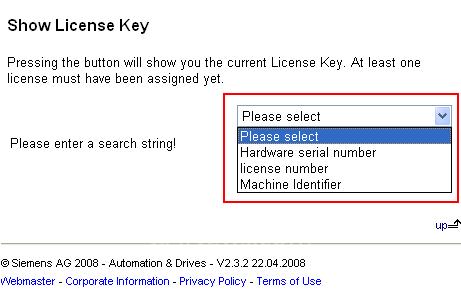

　　2)可以选择用硬件序列号或授权证书号(License-No.)查询授权号。

　　3)输入后点击“Get License ”，得到之前分配的授权号。

　　3.3 将授权号写入CF卡

　　1)将得到的授权号码的字母、数字以及其他符号转成ASCII码的形式。例如：E1MQ-4BEA = 69 49 77 81 45 52 66 69 65 (ASCII 码)。可以查看附录中的ASCII码列表。

　　2)用Starter软件在线连接后，在参数P9920中依次输入授权号的ASCII码。例如：

　　P9920[0]=69

　　P9920[1]=49

　　…

　　P9920[8]=65

　　P9920[9]=0

　　…

　　P9920[19]=0

　　3) 设置P9921=1，使能授权号。该参数会自动回到0。

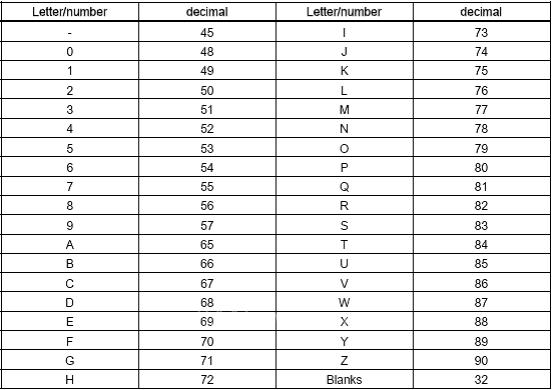

　　附录-ASCII 码表
