1、将G120(控制单元带PROFINET接口)与装有 TIA Portal 的 PC 机通过PROFINET电缆连接在一起。

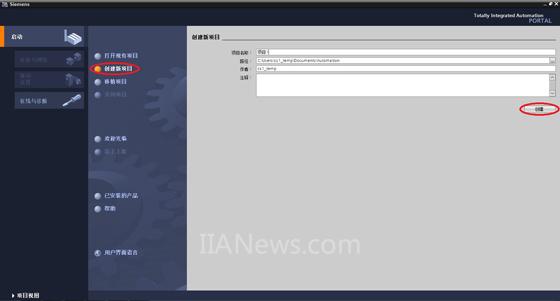

2、打开TIA Portal软件，创建新项目，如图1所示，填写项目名称、路径等信息，点击创建。
图 1

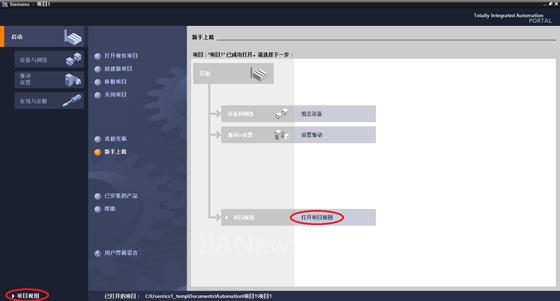

3、创建完成后，点击左下角的“项目视图”按钮，或者点击“开始”树图下的“打开项目视图”，如图2所示，
进入项目视图。
图 2

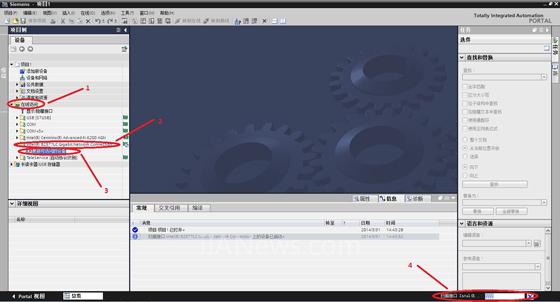

4、点开“在线访问”，在下拉选项中找到所用接口，这里使用的是 Intel(R) 82577LC Gigabit Network Connection，
然后双击“更新可访问的设备”，系统开始扫描接口上的设备，如图3所示。
图 3

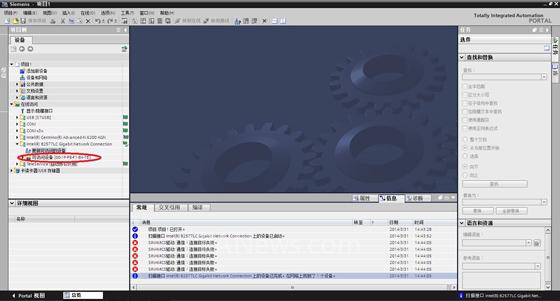

5、扫描完成后，会列出找到的可访问设置，如图4所示。
图 4

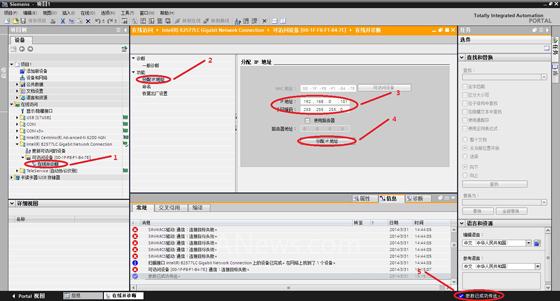

6、 点开可访问设备的下列菜单，双击“在线并诊断”选项，进入在线并诊断窗口，点击功能标签下的“分配IP地址”
选项，输入新IP地址为 ，子网掩码为，点击下方的“分配IP地址”按钮，当窗口右
下角显示“参数已成功传送”时，说明IP 地址分配成功。操作步骤如图5所示。
图 5

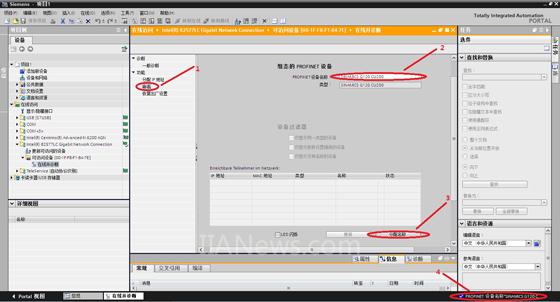

7、点击“命名”选项，可为设备命名，输入设备名称为SINAMICS G120 CU250，点击下方的“分配名称”按钮，
当窗口右下角显示“PROFINET设备名称SINAMICS G120 CU250”时，说明命名成功。操作步骤如图6所示。
图 6

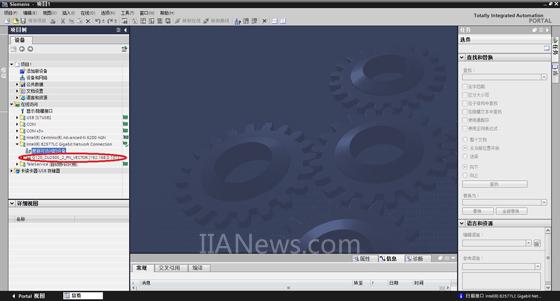

8、给变频器重新上电，再次点击“更新可访问的设备”，可以看到设备型号和IP地址改变，如图7所示。
图 7

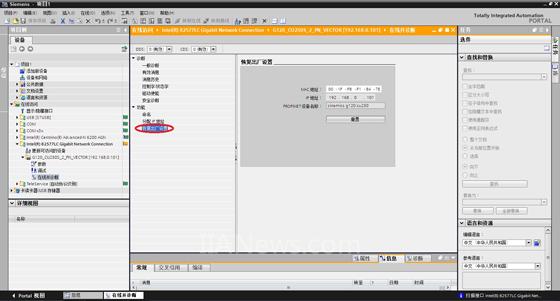

9、也可以使用“恢复出厂设置”将设备名称和IP地址恢复出厂设置。
图 8
