在众多工业应用场景中，对于小型化、紧凑设计，以及安全可靠的数据传输需求日益增长。M12 X-code连接器在这方面展现出显著的快速安装优势， 并通过其内部的十字形屏蔽 (X-coding)设计，有效隔离了四个信号对，不仅实现了卓越的信号性能，还确保了出色的信号完整性，符合CAT5E和CAT6A要求。

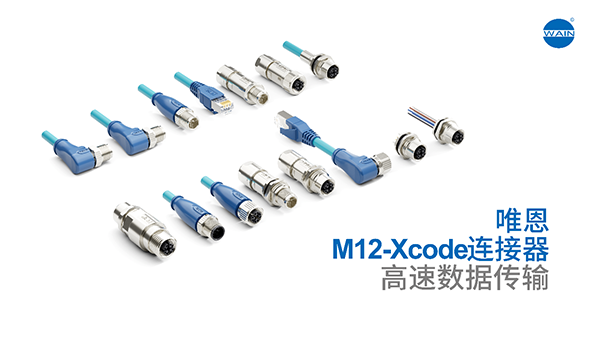

WAIN M12 X-Code系列连接器，可直接应用于信号传输，拥有丰富的产品规格，是1GB至10GB以太网应用的理想选择，符合IEC 61076-2-109标准，可确保全行业连接器兼容性。该系列连接器防振、耐腐蚀，屏蔽抗干扰，并具有 IP67 防护等级。
技术参数
接插件针数：8
额定电流(40℃)：0.5A
额定电压：50V a.c / 60V d.c
额定脉冲电压：0.8kV
污染等级：3
接触电阻：≤10mΩ
绝缘电阻：≥10mΩ
锁紧方式：螺纹M12*1
线规：0.14mm²(AWG26)
外壳防护等级：IP67
插拔次数：≥100
温度范围：-40℃…+85℃
触点材料：铜合金
触点电镀材料：Au
绝缘材料：PA
外壳材料：铸锌镀镍

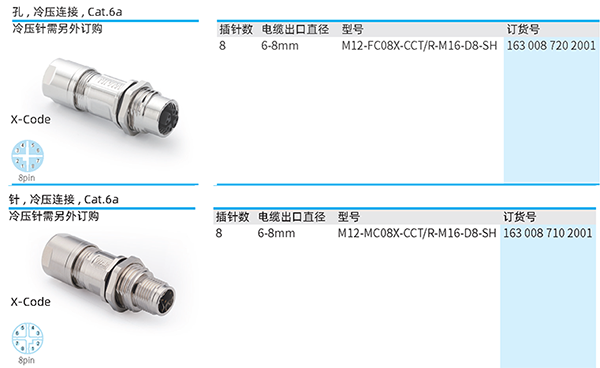

新品推荐

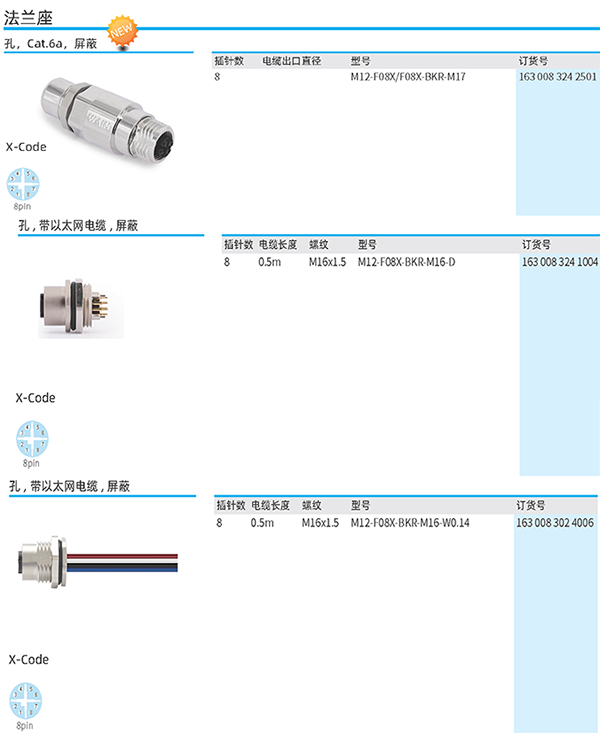

1、法兰座
特点：
1、高数据传输速度，最高可达10Gbps。
2、全金属外壳，有效抗电磁干扰。
3、搭配法兰座的X code可锁紧在安装面板上，具有拆卸方便、高强度以及密封性能好等优点。
★其中M12-F08X/F08X-BKR-M17为转换连接器，可实现M12 Xcode接头的转换。

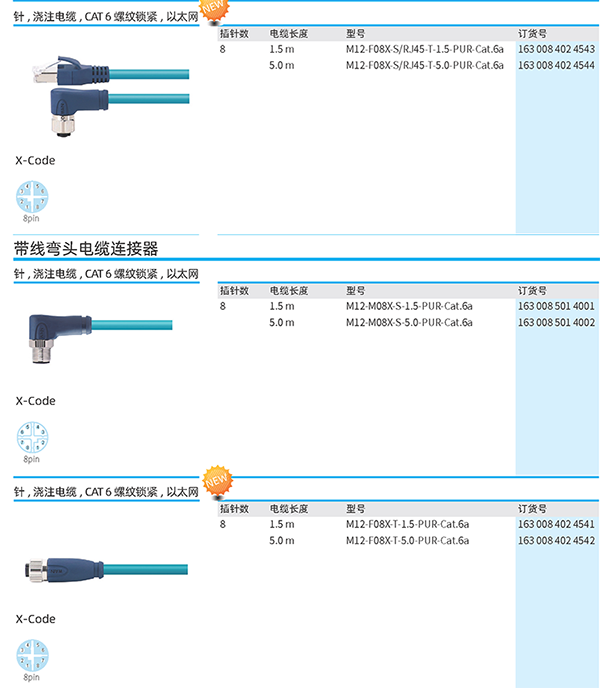

2、带线电缆连接器
特点：
WAIN提供多种长度的线缆，端接类型涵盖公头、母头以及RJ45接口。对于公头和母头连接器，可以选择直头或弯头配置以适应不同的安装需求。在导线材料方面，WAIN提供PVC(聚氯乙烯)和PUR(聚氨酯)两种选择：PVC材质经济实惠，适用于一般自动化设备及传感器;而PUR则以其耐油、耐酸碱，以及耐折弯、绕曲，适用于条件较严苛的环境中。此外，WAIN设有专门的实验室，能够根据客户要求进行一系列测试，包括但不限于气密性测试、盐雾测试、线材摇摆测试等，确保产品质量符合高标准。
产品应用
WAIN M12 X-Code系列连接器适用于PLC、伺服驱动器、工业以太网交换机、工业线接入点、工业机械、机器人技术等工业应用场景。
（来源：唯恩连接器）
