WAIN技术 | 创新高效的气动技术

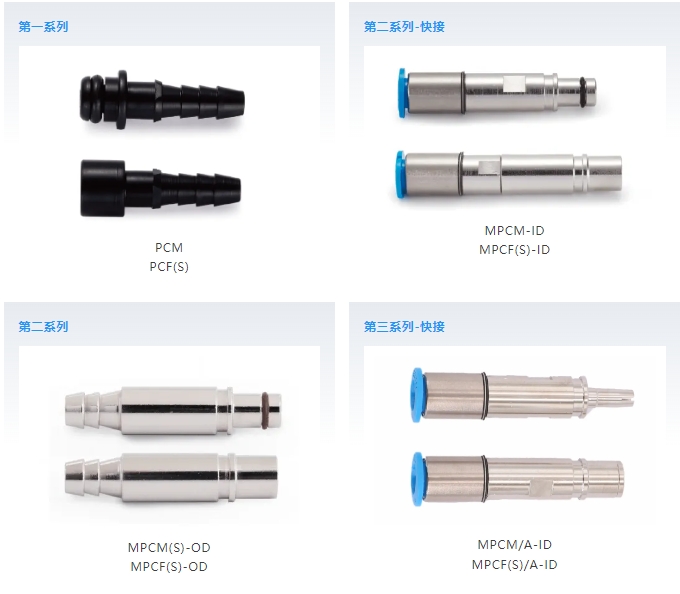

随着工业自动化的不断发展，连接器产品已趋于多样化的创新升级。针对带起插拔需求，唯恩电气提供了三个系列的气动选择方案。

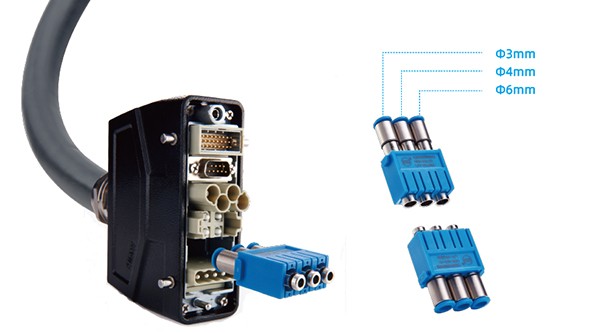

注：气管外径有3/4/6mm三种规格可选

密封原理

1、第一(第二)系列

1)塑料堵头(支架)外部套ORING，在弹簧弹力及高压气体的作用下，ORING外径被紧紧压在母端内部斜面上，实现母端密封。

2)公端顶部顶开塑料堵头(支架)之前，公端外侧的ORING已和母端内孔内壁密封完毕。当公端顶开塑料堵头(支架)后，高压气体被接通。

3)公端插针拔出时，母端的塑料堵头(支架)又回复到初始密封状态。即完成一个周期的插拔动作。

2、第三系列

1)母端内部圆形钢球，在弹簧弹力及高压气体的作用下，紧紧压住内置密封圈内径，实现母端密封。

2)公端顶部顶开圆形钢珠之前，公端外侧已和母端内置ORING的内孔密封完毕。当公端顶开圆形钢珠后，高压气体被接通。

3)公端插针拔出时，母端的圆形钢球又回复到初始密封状态。即完成一个周期的插拔动作。

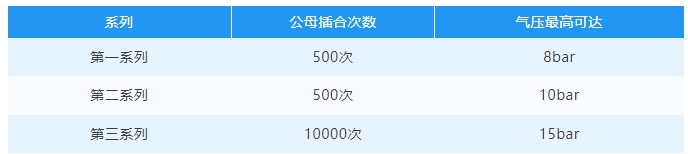

产品性能

1、高效耐用，稳定可靠

WAIN气动针结构可靠，可满足带气高插拔的操作需求。同时唯恩提供了多种接管方案，可适应各种连接场景，具有高适应和高灵活性。

2、创新设计，操作便捷

唯恩提供了三个系列气动针选择，第二系列和第三系列更是提供了快接款，力求操作更加便捷。此外第三系列在第二系列的基础上改变了公针接口设计，减小了公母插合操作力。

3、适应多样化需求

不同应用场景下，气动针需要不同的操作模式。WAIN气动针母端可选配有无锁止状态，使得气动针更加灵活，能够适应更多样化的工作需求。

产品应用

气动针搭配气动模块，与框架及其他所有模块产品组合使用。WAIN有26578多种产品(数据来源于WAIN ERP系统，统计时间：2023.07.01)，广泛应用于航天航空、轨道交通、机械制造、风电能源、机器人、自动化等领域。

（来源：唯恩连接器）
