MT8000 所提供的以太网穿透通讯功能允许 PC 上的应用程序透过 HMI 直接连结 PLC，此时 HMI 所扮演的角色类似于转接器(Converter)。
首先要在 PC 上增加一个虚拟端口(Virtual Serial Port)，通过该虚拟端口 PC 上的应用程序与 PLC 建立起通讯。
以下是操作步骤：
1、在 Project Manager 窗口中点击“穿透通讯设定”按钮，进入“穿透通讯”窗口;

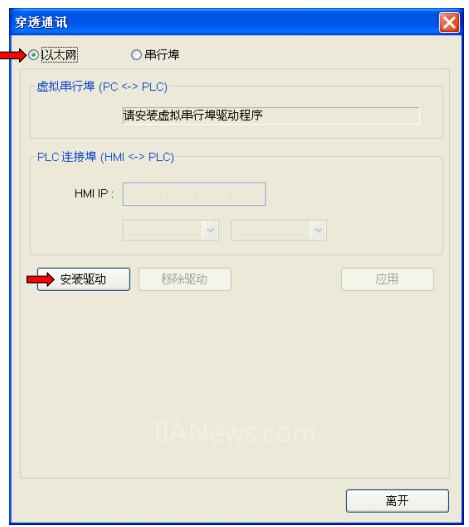

2、选择“以太网”，并安装虚拟串口驱动，点击“安装驱动”按钮;

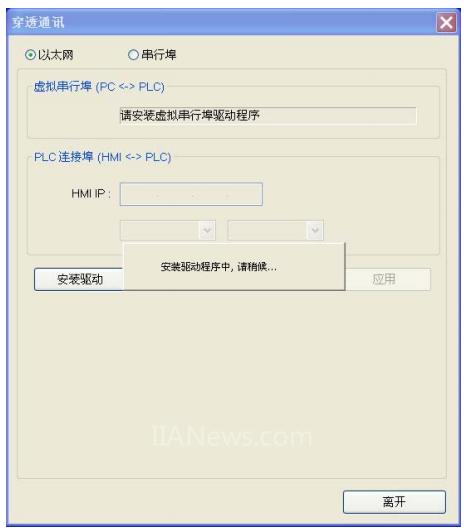

3、安装过程中;

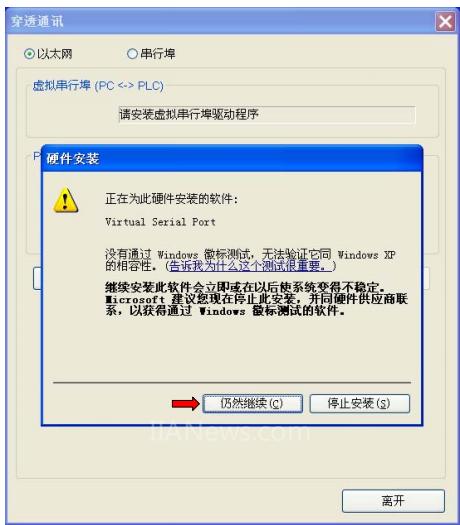

4、点击“仍然继续”按钮，继续安装;

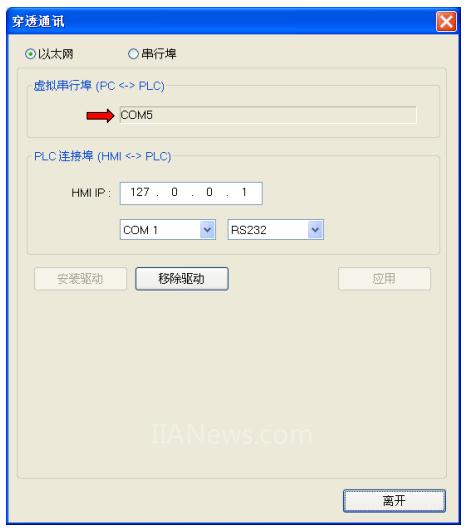

5、虚拟端口已安装完成，并出现一个虚拟端口号;

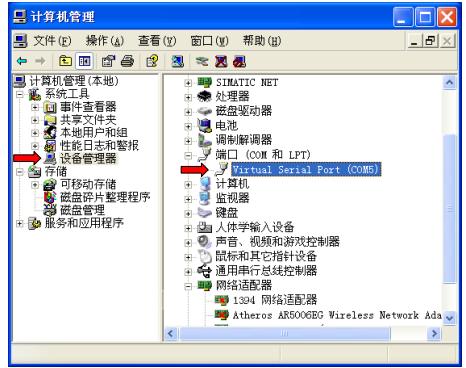

6、可通过设备管理器查看到该虚拟端口;

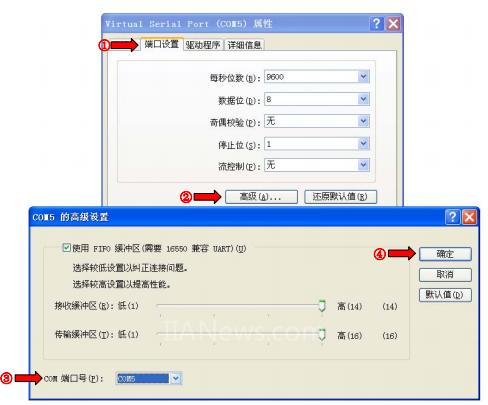

7、选择上图的 Virtual Serial Port 项，点击右键，选择“属性”，弹出属性设置窗口;可通过下图步骤修改端口号;

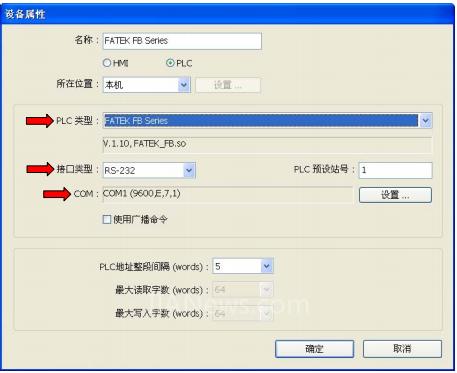

8、以 Fatek PLC 与 MT8000 通讯为例，说明设置步骤;假设 MT8000 HMI 的 IP 地址为： ;PLC 参数设置如下图;

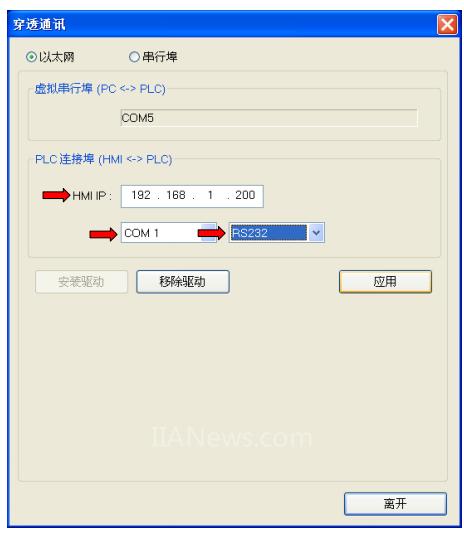

9、在“穿透通讯”窗口，设置 HMI IP：;端口号设为 COM1，即为 MT8000 与 PLC 通讯采用的端口;接口类型选择 RS232，即为 MT8000 与 PLC 通讯采用的通讯接口类型;该设定可参考“设备属性”窗口(如上图);点击“应用”。

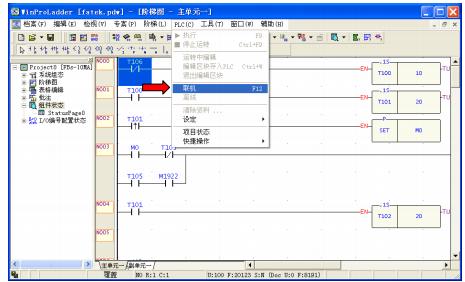

10、打开 Fatek PLC 软件：WinProladder;选择“PLC”菜单下的“联机”;

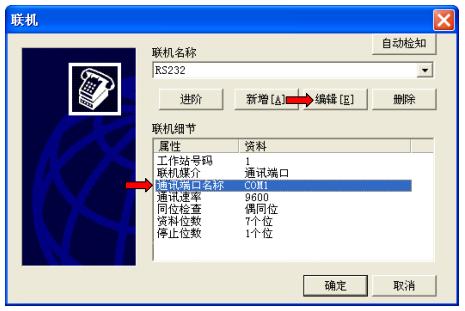

11、设置通讯端口;

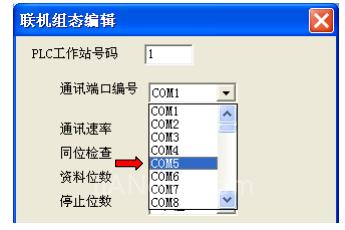

12、将通讯端口编号设为 COM5，即是步骤 5 安装完成的 Virtual Serial Port(COM5);

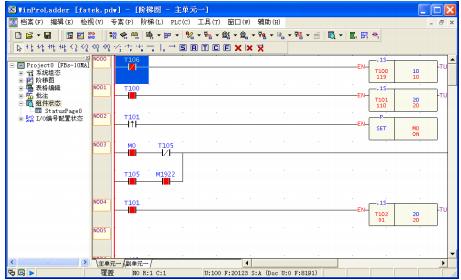

13、联机成功;

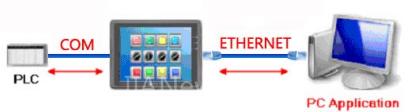

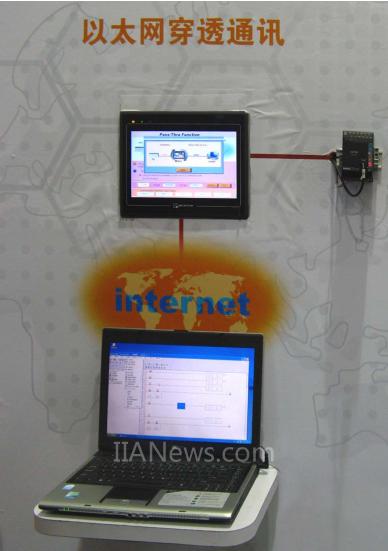

14、PC-HMI-PLC 三者连接示意图;
