高频电源变压器的三明治绕法简析

　　在电源变压器的设计和制作过程中，工程师们往往需要依据不同的设计要求来选择相应的绕制方式，尤其对高频电源变压器而言，更是需要谨慎对待。在今天的微科普中，我们将会为大家简单介绍两种高频电源变压器的三明治绕法，这两种绕法相对而言比较简单，对新人来说比较容易掌握，下面就让我们一起来看看吧。

　　三明治绕法在电源变压器的制作过程中是一种比较常见的基础绕法，跟三明治的做法一样，这种绕法就是在绕制时遵循两层夹一层的原则来制作的。高频变压器三明治绕法可以减少变压器的漏感，而减少漏感带来的好处是电压尖峰会降低，使MOSFET的电压应力降低，还可以改善EMI。由于在初级中间加入了一个次级绕组，变压器初级的层间电容也就相应的得到了减少，寄生振荡也就随之降低。由此可见这种绕法的好处还是挺多的。由于被夹在中间的绕组不同，三明治又分为两种绕法，即初级夹次级，次级夹初级。下面我们来分别介绍。

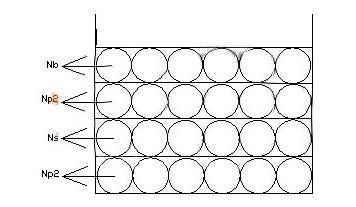

　　首先我们来看第一种常见的高频电源变压器绕法，即初级夹次级的绕法。这种绕法在平时的实际操作过程中也被叫做初级平均绕法，其绕法的演示图如下图图1所示。

　　图1

　　在使用这种初级平均绕法进行电源变压器的绕制时，其具体绕制过程如上图图1所展示的样子，操作顺序为Np/2-Ns-Np/2-Nb。在实际使用时，采用初级平均绕法有量大的优点这样有利于初次级的耦合，减少漏感。同时，采用这一绕法还有利于绕线的平整度。最后一个好处是，供电绕组电压变化受次级的负载影响较小，更稳定。当然了，这一绕法也有一些缺点，由于初次级有两个接触面，绕组耦合电容比较大。

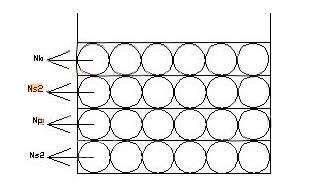

　　接下来我们来看一下高频电源变压器的第二种三明治绕法，次级夹初级的绕法。这一绕法有时候也被叫做次级平均绕法，其绕制原理图如下图图2所示，当使用这一绕制方法进行电源变压器的绕制时，绕制顺序为Ns/2-Np-Ns/2-Nb。当输出是低压大电流时，一般采用此种绕法居多。

　　图2

　　采用次级平均绕法进行高频电源变压器的绕制时，最大的一个优势就在于，采用这种办法绕制的电源变压器在运行时可以有效降低铜损引起的温升。由于输出是低压大电流，因此铜损对导线的长度较为敏感，绕在内侧的Ns/2可以有效较少绕线长度，从而降低此Ns/2绕组的铜损及发热。外层的Ns/2虽说绕线相对较长，但是基本上是在变压器的外层，散热良好，因此其本身的温度也不会太高。除此之外，工程师使用这种电源变压器的绕制方式，还可以有效减少初级耦合至变压器磁芯高频干扰。由于初级远离磁芯，次级电压低，故引起的高频干扰也就相对较小了。
