企业能源管理

　　罗克韦尔的企业能源管理(EEM)软件是一种集中管理楼宇能源的解决方案，如管理学校、政府大楼、医院和机场 -- 一年就能帮助用户节省20%的能源账单，而且可以持续。他的低成本高产出能够迅速收回投资，用智慧的集中管理方式节约了资金，可以检测楼宇中的异常情况，改善了楼宇的运行效果。

　　所有这一切有助于用户更好地规划运维策略，提供深入详细的洞察力，这是至今为止非常有竞争力的实施方案。

企业能源管理(EEM)楼宇仪表板

　　概述

　　企业能源管理(EEM)不是什么新东西，但他从来没有像今天这样受到关注。能源成本在加速上升，高峰期的电力需求经常超过供给，全球变暖问题已经摆到了所有人的面前，所有这些因素都使基础设施的管理人员倍感压力，而过去尝试和实现的方案只能解决部分问题。

　　节能是一个在短期内需要兑现的承诺。如何更智慧地经营公共设施，从整体上满足能源需求，不仅是个控制问题，也是个信息问题，需要一个智能、可伸缩的解决方案，这样可以显著、持续地减少公共设施的能源成本。

　　罗克韦尔自动化的EEM软件是一种捆绑式的解决方案，基于工业领先的FactoryTalk VantagePoint EMI(企业制造智能)，一种用于离散制造、过程控制和批处理作业的商业智能(BI)软件包。罗克韦尔的EEM软件监视所有的能源供应与消费，包括电力、燃料、冷却水和蒸汽 – 对工厂车间和楼宇大厦进行管理。他还能监视外部变量，如能源成本、季节、天气条件和预报。使用罗克韦尔的EEM软件，用户可以创建一个已经见到过的校园模型，有地点、建筑、空间、实验室、教室或其他资源等。代表能源供应和消费的数据可以从相关楼宇管理系统、控制系统和电表系统中取回重放，他们存储在一个历史数据库中，罗克韦尔EEM软件模型用这些数据来​​发布用能报告和关键性能指标(KPI)，如公布在校园内部Web站点的网页上。因此用户不用安装任何客户端软件。

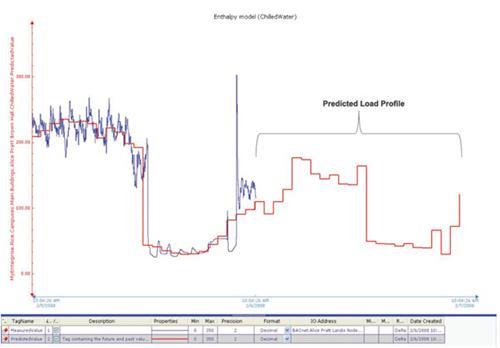

每个电表的基线(红色)和实时曲线(蓝色)可以连续比较和调整;

24小时未来负载预测可帮助能源经理准备能源生产，满足预期的需求。

　　使用罗克韦尔的EEM软件，用户可以跟踪楼宇中基于小时的、按部门和按成本的实际能源消耗，并可以预测不同天气、季节和使用条件的能源消费。

　　这种自配置服务器、预配置报告和零安装客户端软件的方式，可以帮助用户快速建立和运行系统，即时提供管理校园能源设施的观察和分析能力。高级用户通过使用罗克韦尔的分析应用软件和微软的电子表格软件(Excel)可以获得更多的分析结果。通过罗克韦尔软件或微软的共享点(SharePoint)门户，用户可以容易地把这些分析结果到发布到Web网站，以新的报告、观点和动态仪表板的形式，为整个校园的用户提供及时而清晰的能源使用信息。

　　有了这个随时更新、与环境相关的有效信息，用户还可以进一步挖掘和分析数据，找出用能瓶颈、潜在消费问题和异常系统行为，所有这些信息都可以帮助用户做出更好的决策，为校园节约能源成本，保护好校园的环境。

　　统一生产模型

　　统一生产模型(UPM)是罗克韦尔EEM软件的核心。UPM模拟了工厂集中能源供应中的蒸汽、冷却水、电力以及每个楼宇在配置时间间隔的需求，结合了当前和预报的天气条件、生产安排和以前行为等所有信息。模型是统一的，因为他对复杂的多个数据源进行了抽象，并创建了一种一致的、所有可用数据都统一的视图 -- 历史、当前和未来的预测。

罗克韦尔的EEM软件解决方案帮助能源经理把不同的数据源和系统转化为可操作的信息。

　　校园能源模型

　　每个校园都有自己与众不同的能源重点和优先级次序。UPM的魔力就是能够兼容并蓄，很容易地接纳这些差异，把他们包容进校园能耗的标准模型之中。

　　实施过程一般分为三个阶段，每个步骤都能快速地完成软件与服务的投资回报。每个阶段都会产生显著的经济效益，为基础设施的用户节约能源，控制成本。

　　• 在使用罗克韦尔EEM模型的地方，设施管理人员可以对工厂集中控制 -- 监视燃料与电力的购买，监视电力、蒸汽和冷却水的生产。使用并行的外部数据，如能源与燃料的成本和天气预报，并结合用户的预测模型，都可以帮助他们进行合同谈判，更准确地反应预测消费。因此，在价格低时，他们可以购买更多的能源，在价格高时，应该购买较少的能源。

　　• 一旦把楼宇能耗集成进模型，再考虑到天气温度的因素，设施经理可以对能源使用做出预测，优化楼宇能源利用。把天气预报、季节变化的因素考虑后，再与预测比较预报行为，设施经理能够避免一些问题的发生，防患于未然。而当意想不到的意外确实发生时，实际楼宇能耗与预测能耗比较能够提醒设施经理采取纠正措施。

　　• 各种楼宇模型的比较分析能使设施经理获得另一个收益 – 对楼宇管理和维护的更精确、成本效益更好。从楼宇简单的运行和维护保养，到能源负载平衡、楼宇属性的智能改造(如：加装门、窗、墙面和屋顶保温层和更多内容)的决定，结合之后会带来进一步的节能。最重要的是设施经理可以利用模型，帮助他们决定什么样的项目可以在最短的时间、以最低的成本产生出最好的结果。

　　• 最后，因为罗克韦尔EEM 软件是基于强大的FactoryTalk VantagePoint EMI工具包，校园工作人员可以利用微软Excel插件、趋势图、XY图、仪表板的任意组合和罗克韦尔EEM软件门户网站 — 结合他们自己的经验和创造力，进一步提高罗克韦尔EEM软件的价值。

　　分析服务

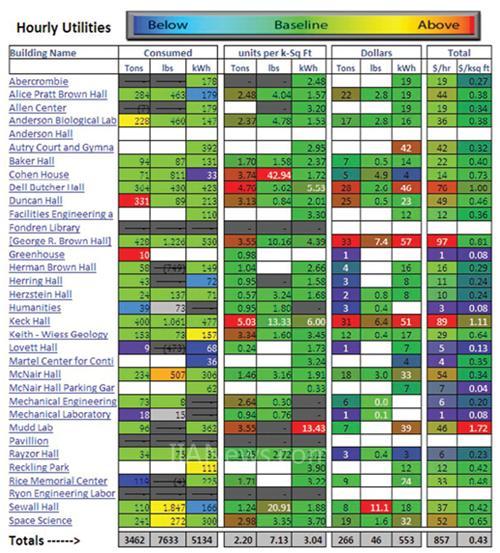

根据所有楼宇的总结报告，用户可以快速察看和深入分析实时能源数据。

　　罗克韦尔EEM软件分析服务基于单个用户管理综合信息的需求。罗克韦尔EEM软件利用这些强大的分析服务，可创建一个预测模型。

　　分析服务包括：

　　• 需求预测 -- 天气、季节和校园事件;

　　• 成本预测 -- 实时公共设施市场和校园合同;

　　• 功能预测 -- 控制和维护系统;

　　• 楼宇 -- 楼宇自动化和计量系统;

　　• 报警 -- 当监视值超限时，通知用户。

　　分析服务可以对那些来自相同数据源的预测值与实际值进行比较，当有任何异常情况出现时，会突出地显示他们。分析服务还执行各种计算(预定义的限值、报警、运行区域等)和变换，用微软的Excel总结和汇总数据进行分析，计算出变量、关键性能指标(KPI)、总汇和更多内容。

　　Excel插件(Add-In)可以很容易地把历史数据、校园控制系统和业务应用数据通过UPM转变成熟悉而功能强大的Excel环境。

　　在这里，用户可以利用Excel的分析能力或使用FactoryTalk VantagePoint的向导功能，呈现校园的能源信息。用户还可以把Excel中的内容直接发布到Web网站，与现有公布的报告内容相协同。

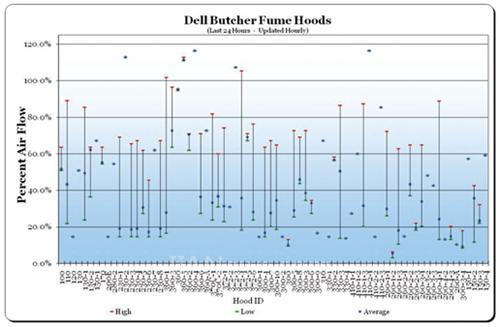

设备分析报告，如通风柜门报告，可方便快捷地对系统故障进行检测、诊断和排序。

　　FactoryTalk VantagePoint的趋势工具绘制了工厂和楼宇沿时间轴发生的实时和历史数据和特性 -- 如在一段时间绘制出一个楼宇子集蒸汽消耗的总汇，如在本例中所描述的。

　　XY绘图仪是一个客户端应用程序，运行在IE浏览器中，绘制了多种条件之间的关系，画出的形状定义了预期的行为，一同绘制在比例相同的背景图像上。例如，用户可以跟踪一对值之间的关系，如一个楼宇中，实时或历史的天气温度与蒸汽消耗之间的关系。

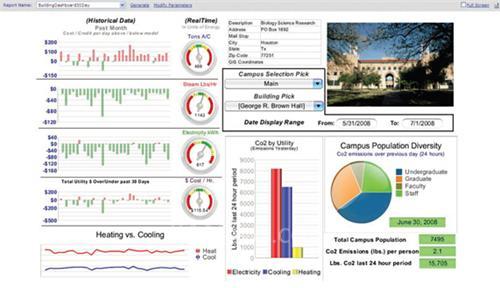

　　FactoryTalk VantagePoint中的仪表板可用于创建各种动态KPI图表和图形，用户非常容易理解，可作为校园设施性能的管理指标。动态刻度盘、滑动条、进度条、计量表、数字值、下拉列表和播放按钮都是通过FactoryTalk VantagePoint的仪表板向导配置完成的。

　　罗克韦尔EEM软件门户

　　罗克韦尔EEM 软件门户提供了基于角色的访问，通过互联网浏览器浏览发布的图形、趋势、报告和仪表板。他可以作为一种独立的部署，也可以与现有的微软SharePoint或其他的门户网站集成。

　　最终用户可以定制个性化的门户网站，确保他们能够得到他们需要的内容，并且按照他们喜欢的形式显示。

　　可扩展性

　　虽然罗克韦尔EEM软件是按照高可配置的原则而设计，但他也是完全可扩展的。整个模型可以按三种强大的方式公开和利用：

　　1、通过Web服务可以完全地访问UPM，使之成为一个真正的面向服务的体系结构;

　　2、可以从任何.NET 服务器或客户机的编程环境访问UPM对象模型;

　　3、通过SQL查询访问模型和数据。
