案例 | 高速公路应用案例

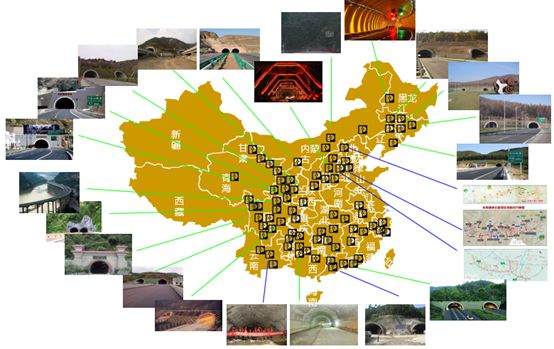

　　菲尼克斯电气在高速公路领域有着丰富的行业应用经验和案例，提供监控系统及网络的整体解决方案，以下为部分应用案例。

　　钦州至崇左高速公路

　　钦州至崇左高速公路主线全长29.560 公里，路线起于钦州大寺镇以南的米标村附近，与南宁至北海高速公路相接。

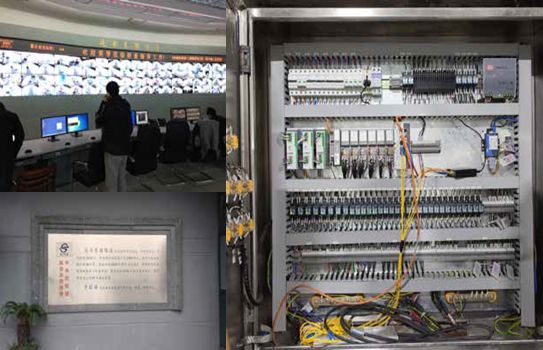

　　整个隧道监控系统创新地采用了异地冗余监控方案，在隧道两侧的变电所里面，各安装了一个冗余控制器，两个控制器通过同步光纤进行数据同步，控制整个隧道的设备。

　　整个项目共用了13套RFC460R冗余控制器，81套ILC171区域控制器，13套触摸屏以及95台交换机。

　　上海延安东路隧道监控系统

　　延安东路隧道地处黄浦江之下，是连接浦东和浦西的最重要、最繁忙的交通要道。隧道的浦西出口位于延安东路福建中路口，浦东出口则位于世纪大道银城中路口，直接连接世纪大道。全长2,261 米，穿越黄浦江的部分有1,476 米。车道宽7.5 米，高4.5 米，原本为双程行车，每小时流量为1,000 辆。

　　监控系统采用两套RFC460R冗余PLC，分别安放在两岸不同的监控中心，利用交叉同步光纤技术，确保整个系统在每一个监控中心都能可靠的控制。

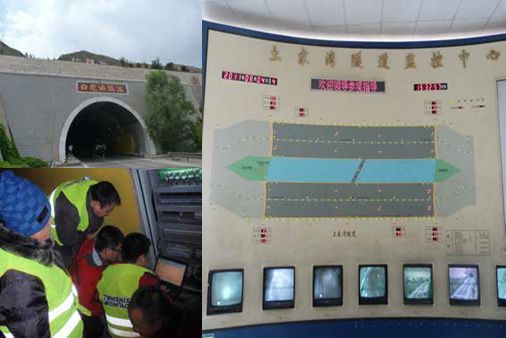

　　连霍高速隧道监控系统

　　连霍高速公路简称连霍高速(编号G30)，是连接江苏连云港市和新疆霍尔果斯市的高速公路，全长4395千米，成为国家一带一路计划上的重要交通大动脉，是中国最长的高速公路。

　　该方案在变电所安装了菲尼克斯电气高性能的PLC控制器，并通过光纤环网连接现场侧ACU柜内远程I/O站，所有的现场设备信息和控制都实时采集到变电所的主控制器中，编程和调试更加方便。

　　菲尼克斯电气各产品的宽温性能(标准产品最低运行温度-25℃，特殊型号-45℃)和高防护性，特别适合北方极端环境下使用。

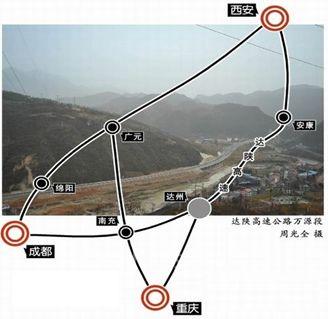

　　达陕高速

　　整个项目中包含19个隧道，单向隧道总长度一共40Km。其中所有的19个隧道需要171个控制柜用于现场设备控制和监控。

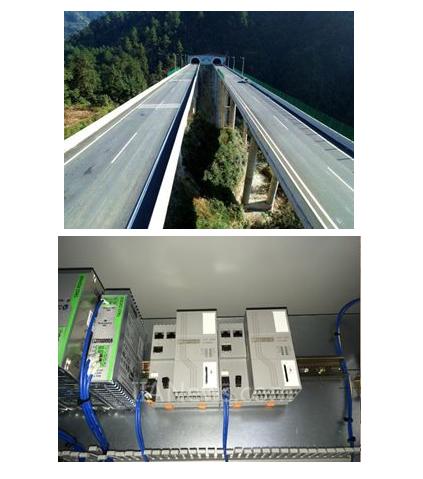

　　罗望高速

　　27个隧道，单洞总长45.8公里。

　　系统包含13套主站控制器，80个从站控制器，11个独立控制器。94台工业以太网交换机。

　　该项目总计：204个从站控制器，171套工业以太网交换机。

　　案例总结

　　坚固的产品质量，提高运行效率;

　　丰富行业应用库，缩短项目实施周期;

　　灵活的配置方案，经济和高效完美结合;

　　专业的技术服务，免除后顾之忧。
