让可视化“飞”起来——基于WEB的可视化方案

　　人机界面已成为用户体验不可分割的一部分，作为机器或流程的前沿，通过内置高级的功能和互动，配置视觉及触觉体验，可视化能更好地反映设备或工厂流程的真实状况，带来更好的用户体验，让现场操作更加直观和生动。

　　传统设备层HMI的应用需要通过总线通讯技术来完成，HMI编辑好画面之后进行发布，整个画面就会清晰地呈现出来，实现与现场的交互。而不同厂家推出的总线技术不同，编程组态软件也各不相同，技术人员在开发时需要基于不同的软件进行画面编程组态，之后再发布到HMI上。

　　随着网络技术的发展，在工厂设备、生产线上一网到底的透明网络方式，不仅让所有设备节点清晰便于管理，设备与设备连接起来，不再是信息孤岛，而且信息通讯更加灵活和开放。借助网络技术，如果能够将手机、平板电脑集成，作为可视化终端，让可视化变得可“移动”，整个可视化访问将会变得更加便捷，信息可通过网络实时通讯实现“移动”，操作人员可随时随地访问应用程序。

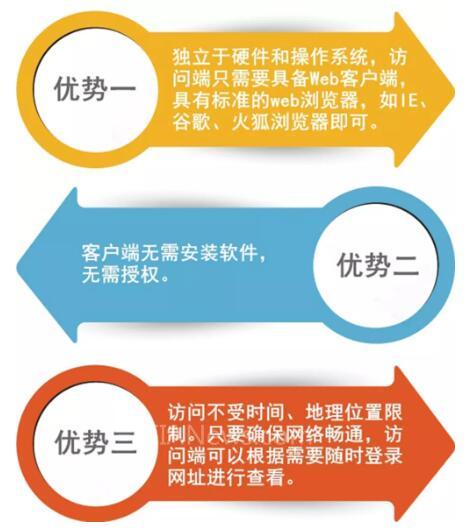

　　借助Web的方式来实现可视化操作，具有以下优势：

　　菲尼克斯电气基于web可视化的实现方式有两种方案：

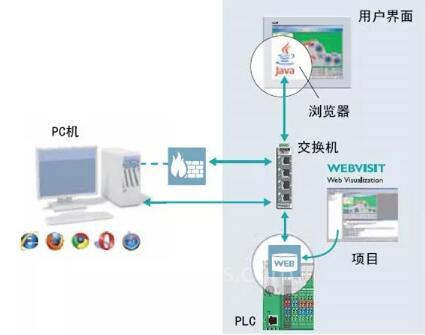

　　1、一种方案是利用菲尼克斯电气的PLC内置web服务器的优势，将上位的画面和数据直接存储在PLC中，访问端打开网页，输入PLC的网络地址，就可以呈现上位的画面。

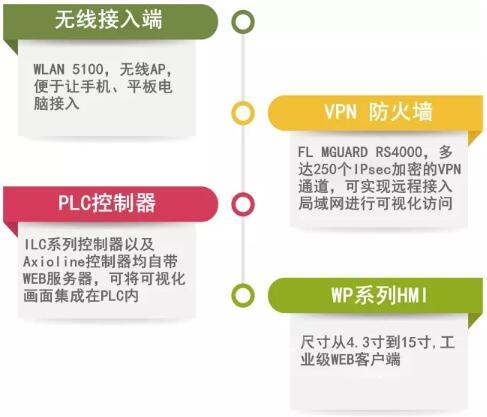

　　可参考的菲尼克斯方案清单：

　　2、另外一种是借助SCADA或者标准HMI的应用方式，在PC机上安装visu+软件，确定需要同时在线访问的web客户端数量，选择相应的授权。客户端通过web浏览器访问操作，Web端无需授权。这种情况下数据、逻辑、决策由server完成，所有数据存储在PC上。

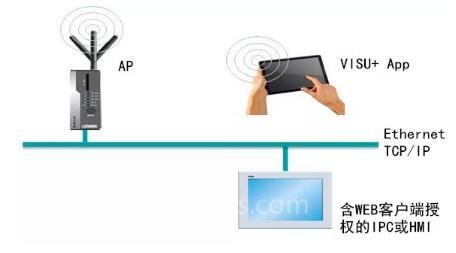

　　菲尼克斯电气的HMI设备已集成Web功能，HMI无需额外购买web授权功能。此外，菲尼克斯电气上位软件还发布了APP应用，用户可以在智能手机或平板电脑上安装菲尼克斯电气的Visu+可视化应用程序，随时掌控系统运行状态。手机及平板电脑作为Web客户端，通过visu+ APP 可实现对系统的可视化。用户可在Google Play或者Apple Store下载安卓或者IOS 版本的APP。

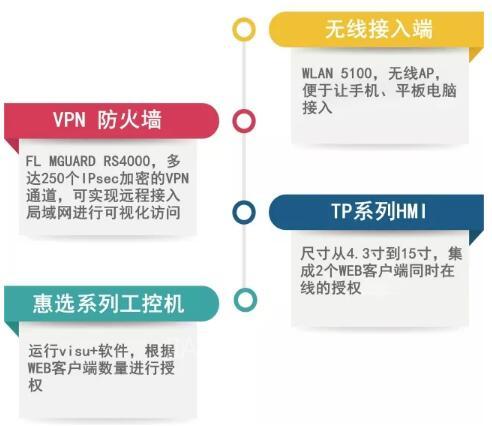

　　可参考实施的菲尼克斯方案清单：

　　当可视化程序在visu+中启动并且运行之后，在手机或者平板电脑上进行相应地址设置，就可以在移动端显示。

　　基于WEB的可视化操作方式，能让可视化终端操作更加简便，在WEB页面上可以进行数据处理、报警、趋势等，数据的修改、记录等操作都存储在server上。通过这种移动式的可视化，将人、设备，通过数据建立紧密联系，工厂管理者可以在手机或者PC终端观测到每一台设备的实时数据，而且可以随时收到设备的状态提醒，从而提升生产效率。
