台达UPS电源在广电行业应用方案

　　需求背景

　　经过几十年的发展，中国已建成广播电视播出机构2500多座，播出的广播和电视节目分别达到2300多套、1200多套，每年生产电影片2 0 0 多部，广播电视发射台转播台7 万多座，微波线路9万多公里，120多套广播节目，有线电视网络400多万公里，有线电视用户 1.15亿，广播电视人口综合覆盖率分别为 94.05%，95.29%;收音机、电视机社会拥有量分别达 5亿台，彩电的家庭普及率城市为130.5%、农村为67.8%。广播电视已成为我国最为普及、最为便捷的信息工具和信息载体。广播电视业务主要包括在向数字化和产业化发展的过程中，DVB(数字视频播出)、IPTV(网络电视)、DBS(直播卫星)等新技术其使用的设备重要性很高，绝对不允许断电，断电影响大。

　　解决方案

　　电视台UPS电源解决方案

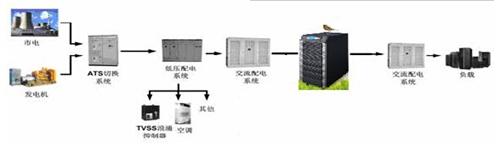

　　该用户已备有柴油发电机组145KW(常用功率)/160KW(备用功率)，一套设备;630A市电/油机切换柜(ATS)一台，及交流配电柜、精密空调设备等。广电行业对供电的可靠性要求极高且扩容频繁。为保证足够的后备时间，发电机与市电共同作为总电源输入。

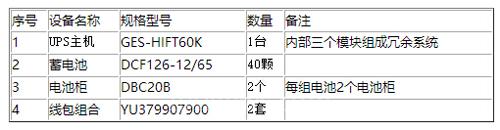

　　图1 系统配置

　　方案优势

　　◆系统可靠性高

　　系统可靠性计算公式：

　　HIFT(海福) UPS组成的N+X冗余供电系统，系统的实际负载量占设备容量的大小与系统的可靠度息息相关，实际负载量越低，系统冗余度越高，系统可靠度也就越高。这恰恰是普通UPS所无法比拟的。

　　◆系统可用性高

　　可用性是衡量系统提供持续服务的能力。

　　HIFT(海福)UPS采用模块N+X冗余技术，可在线热插拔故障模块，MTTR可视为0

　　◆随需扩容

　　HIFT(海福)UPS因采用模块化结构，可以在20kVA到480kVA的宽广范围内，以20kVA为单位来随时随需在线扩容，客户不再需要仅是为未来的可能性而提前投入大笔费用。

　　◆高效节能——降低运营成本

　　通常带载越少，UPS效率越差。而HIFT(海福)UPS，即使带载只有额定容量的15%，整机效率亦超过90%;当带载达到27%时，效率就已高达94%。效率在百分比上的每一小步提升，能耗支出的节省都是一大步。

　　客户价值

　　随着广电企业对可用性的要求越来越高，为广电数据机房采用容错技术的供电系统的必要性则突显出来，采用冗余的资源，使UPS系统具有更强的容忍故障的能力，即在发生故障的情况下，仍能确保系统的逆变输出，为由服务器和存储等关键设备构成的网络系统提供洁净稳定的电源，确保电视传媒的可靠传播。
