NI CompactDAQ 系统在车载排气系统上的应用

　　引言：本文档主要介绍了NI CompactDAQ 系统在车载排气系统的成功应用案例。

　　“新型独立式NI CompactDAQ 系统为高要求的车载 测试应用提供了高性能和便携的系统。我们基于NI LabVIEW的 iTestSystem软件，结合独立式 NI CompactDAQ 系统，构建灵活、相比传统记录系统更快速的数据记录系统。”

　　挑战：

　　创建一个可靠且灵活的车载测试解决方案，确定公路上专用车辆的排气系统在工作时的振动等级。

　　解决方案：

　　使用高性能且可靠的NI cDAQ- 9139独立式系统、NI C系列模块，并基于 LabVIEW和 iTestSystem 的数据采集软件，来搭建一个高性能、便携式的大型专用车辆排气测试系统。我们的解决方案为独立式 NI CompactDAQ 系统提供了一个无线接口，允许对嵌入式采集和记录系统进行 远程控制和监测。

　　从NI CompactDAQ 转变为独立式NI CompactDAQ 系统

　　多年来，Integrated Test & Measurement (ITM)公司使用基于USB和以太网 的NI CompactDAQ系统，以及由NI LabVIEW系统设计软件编写的 iTestSystem 软件，为我们在运输和车载领域的客户构 建高性能数据采集和 测试系统。通过在模 块化NI CompactDAQ 平台上结合嵌入式处理器，NI提供了一条新的兼具便携性和 灵活性的硬件产品线。由于这些新型 NI cDAQ- 913x系统可以与 LabVIEW、NI DAQmx驱动和超过50个 NI C Series模块一起使用，我们可以在很短的时间内 为我们的客户构建新的灵活的数据记录解决方案。

　　设计灵活的排气测试 数据记录解决方案

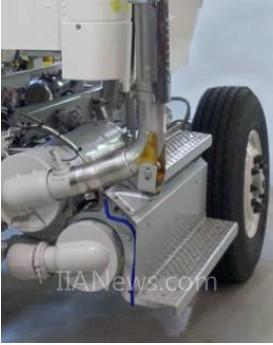

　　对于这个应用，我们选择高性能且可靠的NI cDAQ- 9139 独立式系统，以及七个NI 9234加速度计模块和一个NI 9229模块，与我们在这个应用中使用的传感器直接相连。我们将 NI cDAQ- 9139和一个蜂窝网络接口绑定在一 起，并将其打包放入一个坚固的装运箱中。关于传感器，我们为排气系统装载了28个压电式加速度 计，并将它们连接到七个NI 9234加速度计模块。我们还安装了一个电磁拾波传感器，并将其连接到同步差分NI 9229模拟模块，来确定后处理阶次分析算法中后期使用的转速。

　　为了从使用基于 USB的NI CompactDAQ 系统与笔记本或PC 连接进行转型，我们 在NI cDAQ- 9139上运行 Windows Embedded Standard 7操作系统。我们使用我们的 iTestSystem软件从阶段性事件和操作中将数据以 TDMS文件格式直 接流入NI cDAQ-9139 的非易失性硬盘中。我们使用蜂窝宽带调制解调器和Wi- Fi路由器将NI cDAQ-9139 连接到Wi-Fi网络，通过远程桌面对数据采集进行远程控制和监测。

　　采集完数据后，所有的TDMS数据文件都会被传输到电脑用于后期处理和分析。我们使用 iTestSystem 软件, 利用 LabVIEW内置分析功能实现的阶次分析插件，计算每个加速度计的总体振动 级别。此外，使用 iTestSystem 软件和 LabVIEW，我们可以为客户提供一个专业的报告，其中包含总体振动级别和用来确定哪个传感器定位失败或满足设计指标的阶次分析图表。

　　NI解决方案的优势

　　通过使用独立式 NI CompactDAQ 系统、LabVIEW以及我们的 iTestSystem 软件，这个项目取得了巨大的成功。我们的客户惊讶于我们整 合新技术的速度，其中同时包含了NI和第三方的软硬件。通过这个系统，我们减少了操作测试所需的人力，并提供了系统功能的即时反馈，从而降低了客户测试的总体成本。我们的客户非常喜欢这个系统，以至于他们并未将系统归还，而是将这个系统重新部署到另一个高速汽车上去解决别的问题。
