研华WebAccess在水闸站监控系统中的应用

　　项目介绍

　　广阔的太湖流域监测系统控制整个中国东南部的36个水闸站。此项目中需要先进的监控软件，使远程中心像现场监测中心一样具有相同的监控能力，如自动调整最高和最低水位报警的能力，先进的水闸线报警及其他报警参数变量。在寻求管理此系统的控制软件中，相关工程师经过多方考量，选择研华WebAccess，其可提供给他们所需的现代设施自动化解决方案的功能。

　　系统需求

　　根据客户需求，监控系统需要具备以下功能：

　　· 基于WebGIS整合遍布全国38个网站的控制

　　· 实时监控闸门、泵、马达、河水流量和降雨量

　　· 水位、水闸、电动机、电压和通信的自动报警

　　· 列出水位数据和工作数据表，自动记录、自动报告和数据分析

　　· 视频监控水闸

　　· 所有系统的操作、报警及数据查询功能的时间记录

　　· 整合MIS;共享接口和上层管理软件之间的数据

　　· 用户优先级管理;用户有不同的操作权限，可确保系统的安全性

　　· 远程监控可以支持调度控制中心，并启用了支持远程访问功能的远程监控

　　项目实施

　　研华WebAccess组态软件

　　IPC-610工控机

　　研华工业以太网交换机EKI系列

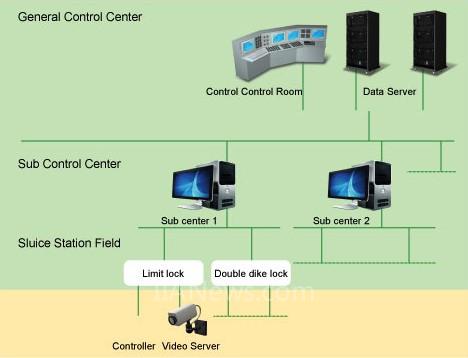

　　系统架构图

　　系统描述

　　该项目的监测分为3个层级：现场监测、变电站控制和总体控制。现场监测，大多数水闸站是无人值守的，因此，河流和工作状况可被变电站或总控制中心监控。从现场设备所捕获到的实时数据发送到远程控制中心进行集中监控。在变电站控制方面，采集到的所有现场实时数据均可在中控室中显示。变电站控制室接到来自现场水闸的数据后做记录，并远程控制水闸站，所有分变电站将数据发送到总控制中心的服务器，以做备份。

　　总控制室与中央数据库服务器和Web服务器处于同一位置。所有项目数据库的配置需在项目节点软件中完成，它和变电站具有相同监控功能。变电站控制室和控制中心之间的数据传输依靠研华WebAccess的内部最佳数据传输协议传输，保证数据的实时传输。

　　结论

　　该项目充分利用研华WebAccess分布式网络架构的优势。整个系统采用了3级网络架构，实现分布式远程数据采集和监控，完全整合数据采集系统和GIS系统，有效地满足客户的技术需求。研华WebAccess也为今后相关项目扩张打下了坚实的基础。
