Moxa工业交换机在华亭煤矿矿井综合自动化系统中的应用

系统需求
        •采用工业以太网整合井上/井下各子系统间的通讯
        •系统必须具备高可靠性，支持各种冗余和网络管理功能
        •三层千兆骨干通讯网络，可支持所有数据、语音和视频信息的通讯传输
        •稳定可靠，可适用于恶劣的矿井环境
        •实时的报警和事件管理

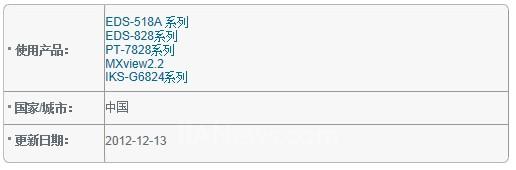

Moxa解决方案
        此次共有四个煤矿需要进行矿井综合自动化系统的构建，分别是马蹄沟煤矿、东峡煤矿、山寨煤矿和陈家沟煤矿，通过构建千兆地面骨干网络和井下骨干网络，将各个子系统接入各煤矿的调度中心，从而实现整个煤矿的高效调度和指挥监控中心。
        Moxa交换机在该系统中提供了Edge-to-Core的完整解决方案，包括调度室的千兆骨干核心交换机、地面/井下骨干交换机，以及地面/井下分支交换机等，其高性能、高可靠的特点完全满足现场的需求。
        调度室：为了确保与控制中心进行数据传输，在调度中心采用2台IKS-G6824三层千兆机架式交换机组建一个高效灵活的冗余网络，可传输来自井下的数据、语音和视频监控信息。IKS-G6824是一台具有24个千兆端口的三层机架式工业交换机，支持Moxa独有的Turbo Ring冗余技术，可在20ms内快速自愈。此外，采用双机备份可以更好地确保骨干网络的稳定可靠。
        地面网络：为了构建千兆冗余的地面通讯网络，在选煤楼、变电所等区域选用了Moxa PT-7828模块化千兆三层交换机，同样采用Moxa Turbo Ring冗余协议构建环网，实现高可靠的网络冗余。PT-7828具有模块化设计，可选配4个千兆网口和24个百兆端口，千兆端口向上接入调度室的核心交换机，百兆端口向下接入地面分支交换机EDS-518A，从而构建一个完整的地面通讯网络。
        井下网络：通过井下千兆环网接入调度室的核心交换机，从而构成井下安全监测监控、视频监控、生产控制自动化的统一的网络平台。井下环境更为恶劣，Moxa交换机为适应井下防爆箱的尺寸，选用了EDS-828模块化千兆三层交换机构建井下千兆冗余骨干网络，井下分支交换机采用EDS-518A就近接入EDS-828。井下交换机解决方案均采用导轨安装，体积小巧，且具有防爆认证，适用于井下恶劣的工作环境。
        除构建一个高可靠的硬件平台之外，Moxa还提供了MXview网管软件，确保井上的管理人员可以轻松地管理整个网络。MXview可以自动生成网络拓扑架构图，通过直观的图形化网络拓扑显示，可以显示每个节点的状态。不仅如此，MXview还包括实时报警、历史数据分析和事件回放功能，可用于故障排除。

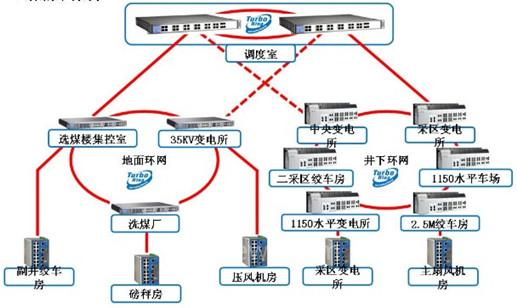

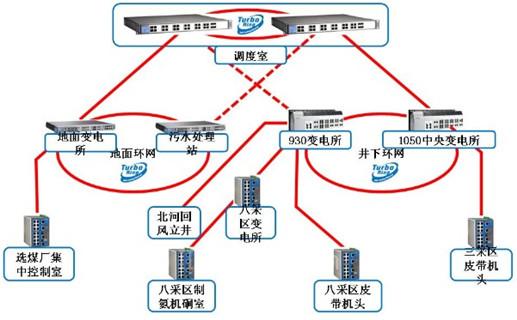

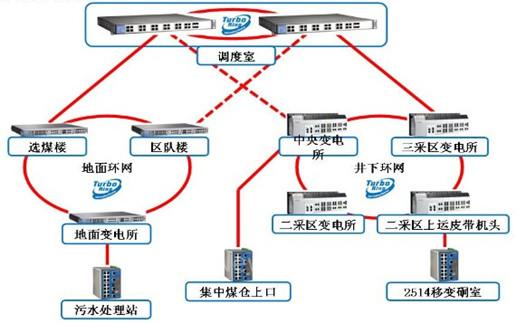

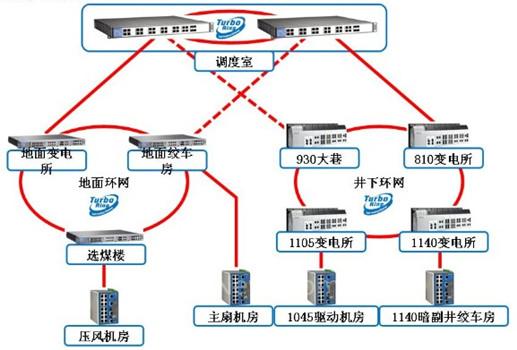

马蹄沟煤矿架构
