科洛理思工业以太网交换机在灯光控制系统中的应用

2012年02月22日

整个灯光控制系统网络采用星型架构，服务器到灯光控制器之间经历2台交换机，可保证数据的实时性。采用科洛理思JetNet 5428G工业环网交换机用于汇聚点处理来自接入层设备的所有通信量；采用Korenix的即插即用的非网管型工业以太网交换机JetNet 2005，从终端用户连接到网络。

        案例名称
        广东广场灯光控制系统成功方案
        选用产品/型号
        JetNet 5428G
        24+4G机架式网管型工业环网交换机

JetNet 2005
5口小巧型工业以太网交换机

专案描述
广东某广场上有高达12,000盏LED灯，要由一台灯光控制器对所有灯光进行控制。灯光控制器要同时接收到命令使灯光的切换同步，所以对于通讯系统要求为：实时性高、带宽大；同时由于产品需要放置在户外，对于IP防护等级和温度适应性均提出了较高的要求。整个灯光控制系统网络采用星型架构，服务器到灯光控制器之间最多经历2台交换机，可保证数据的实时性。采用JetNet 5428G工业环网交换机用于汇聚点处理来自接入层设备的所有通信量，并提供到核心层的上行链路；采用Korenix的即插即用的非网管型工业以太网交换机JetNet 2005，从终端用户连接到网络。此外，korenix科洛理思所有交换机都具有工业等级的设计，IP31等级的外壳，-20°C~70°C宽温，支持冗余电源输入，导轨安装方式等。

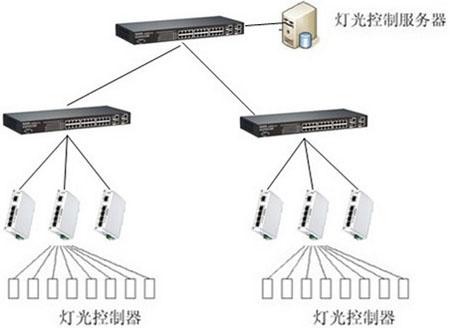

架构图

        选用原因
        JetNet 5428G 24+4G机架式网管型工业环网交换机
        24个10/100-TX端口和4个千兆RJ-45/SFP combo可选端口(10/100/1000 Base-TX, 1000Base-X)；
        无阻塞交换能力，无冲突无延时线速交换；
        支持巨帧(Jumbo Frame)传输达9,216bytes；
        支持802.1s MSTP, RSTP和MSR(Rapid Super Ring, Rapid Dual Homing, MultiRing, TrunkRing)网络冗余协议；
        支持最多12个百兆环网和2个千兆环网；
        支持256个VLAN组, Private VLAN, QinQ, LACP, GVRP, QoS, IGMP Snooping, GMRP, 速率控制，多端口镜像；
        支持LLDP链路层发现协议和JetView Pro i2网络管理软件用于自动绘制拓扑和批量设备管理；
        支持SNMP V1/V2c/V3, RMON用于远程管理；
        高级安全管理功能包括IP/Port Security, 802.1x 和ACL访问控制列表；
        通过E-mail, SNMP Trap, Syslog和继电器报警输出进行事件报警；
        无风扇设计, -25~70°C操作温度；
        支持90-264VAC电源输入。

        JetNet 2005 5口小巧型工业以太网交换机
        5个10/100TX端口小巧型工业以太网交换机；
        3.2Gbps交换矩阵, 具备出色的资料交换能力；
        支持1.5KV Hi-Pot高压隔离保护；
        双重模式电源输入AC18-27V/DC18-32V；
        支持继电器报警；
        铝合金外壳符合IP-31工业防护标准；
        支持-25~70°C宽温工作环境，适用恶劣工业现场。
