57BL系列无刷直流电机

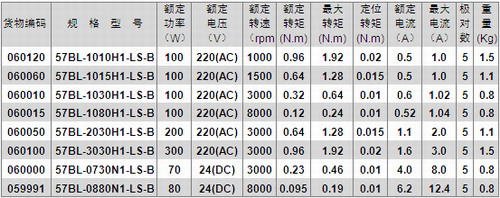

技术数据

注：调整电机设计可以做成不同转速及不同功率的多种规格。用户使用的电机若与上述标准规格不相符，本公司可根据用户要求及时调整电机设计。

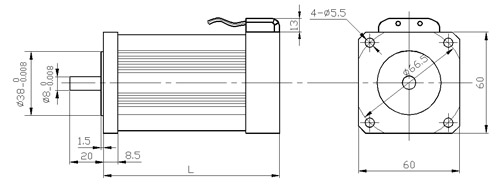

外形尺寸  单位：mm

型号	L	型号	L
57BL-1010H1-LS-B	126	57BL-2030H1-LS-B	103
57BL-1015H1-LS-B	103	57BL-3030H1-LS-B	126
57BL-1030H1-LS-B	73	57BL-0730N1-LS-B	73
57BL-1080H1-LS-B	73	57BL-0880N1-LS-B	73

引线说明

引线颜色	电机线说明
红	U
黄	V
蓝	W

引线颜色	电机霍尔线说明
红	SA
黄	SB
蓝	SC
绿	S+
黑	S-
