92BL系列无刷直流电机

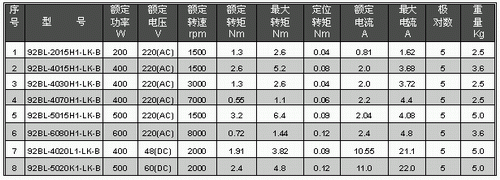

技术数据

注：92BL系列电机的额定转矩大约在1-5Nm范围，调整电机设计可以做成不同转速及不同功率的多种规格。用户使用的电机若与上述标准规格不相符，本公司可根据用户要求及时调整电机设计。

特性曲线

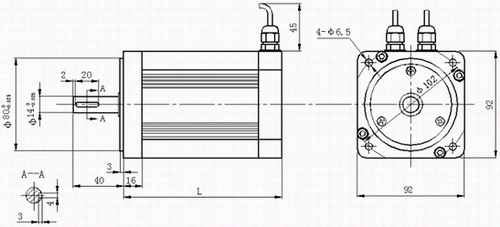

外形尺寸  单位：mm

型号	L	型号	L
92BL-2015H1-LK-B	86	92BL-5015H1-LK-B	146
92BL-4015H1-LK-B	116	92BL-6080H1-LK-B	116
92BL-4030H1-LK-B	86	92BL-4020L1-LK-B	146
92BL-4070H1-LK-B	86

引线说明

引线颜色	电机线说明
红	U
黄	V
蓝	W

引线颜色	电机霍尔线说明
红	SA
黄	SB
蓝	SC
绿	S+
黑	S-
