单晶的生长，本身就是"慢工出细活"。籽晶在超高温中缓缓提拉、冷却、成型，整个过程往往持续数周。任何一次未被察觉的偏移，都足以让整炉产品报废。
PVA TePla是全球领先的设备供应商，其高科技系统在半导体行业备受青睐。为确保每个关键参数始终受控，PVA TePla在系统中引入#ifm 的IO-Link智能产品组合，构建贯穿全程的监测体系，以可靠数据支撑这场长周期的精密制造。
Q：为什么选择IO-Link?
PVA TePla的晶体生长系统通常大量部署于生产车间，物料装卸多为全自动化，这就要求设备必须与上层管理系统通信，让操作人员随时集中监控工艺状态。
IO-Link作为独立于制造商的数字传感器通信标准，恰好满足了这一需求：相比传统二进制和模拟接口，它能传输高分辨率过程值与全面诊断信息，提供标准化数据结构，减少布线工作量，并与控制系统无缝集成。
该技术支持单个设备传输多个测量值，配合事件驱动的诊断功能和远程参数设置，不仅提升系统透明度、优化维护策略，也在调试和运营环节带来了可量化的成本节约。
01、应用一：碳化硅晶体生长
碳化硅(SiC)能承受极高的功率密度，这意味着在保持功率输出不变的前提下，电池设计可以做得更紧凑，由此带来的减重效果对电动汽车应用尤为关键。集团在晶体生长领域深耕数十年，碳化硅正是其核心方向之一。

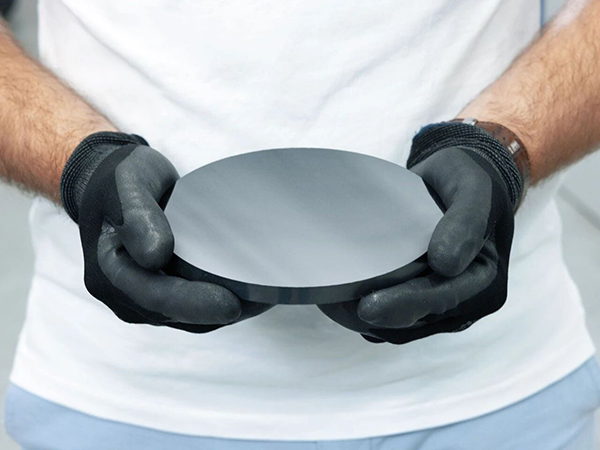

碳化硅晶片：唯有精确控制工艺参数，方能确保所需的质量
工艺挑战：超高温工艺下的冷却监测需求

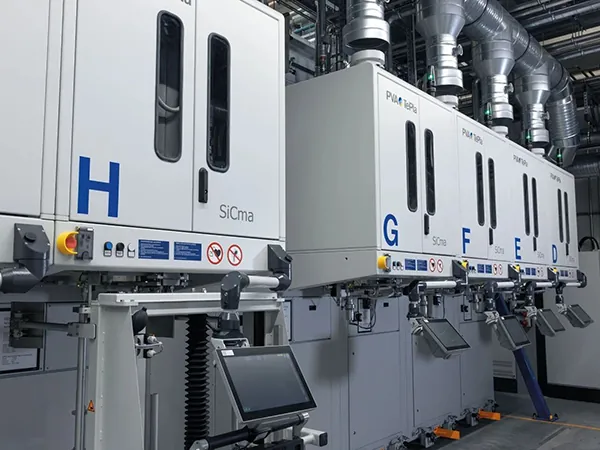

为生产碳化硅晶体，PVA TePla专门开发了基于物理气相传输法(PVT)运行的SiCma系统。在该工艺中，碳化硅粉末混合物在约2300°C的石墨坩埚中升华，并沉积到籽晶上形成晶锭。晶体生长全程需要对工艺腔室内的温度和压力实施不间断的精密调控。
ifm解决方案：冷却回路监控与状态可视化
基于IO-Link架构，PVA TePla在SiCma系统中部署了以下ifm智能传感器组合：

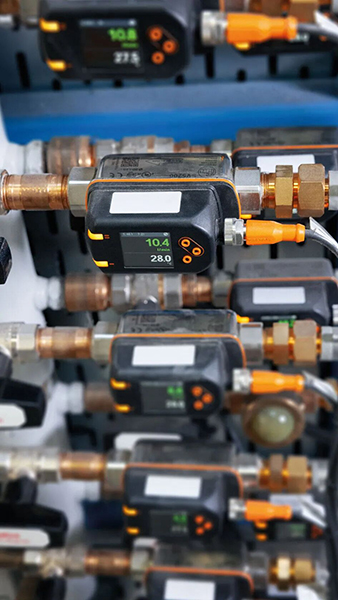

● 涡街流量计SV4200：实时监测并保持冷却水流量的恒定，兼顾工艺温度稳定与设备防过热保护。
● 压力传感器PV8000：同步采集冷却水供回水压力与温度，经由IO-Link实时传输，保障波动响应的及时性。
● IO-Link主站AL1202：收集所有传感器数据并上传至中央系统供分析评估。
● DV信号灯：通过IO-Link主站控制，为操作人员提供当前工艺状态的直观指示。

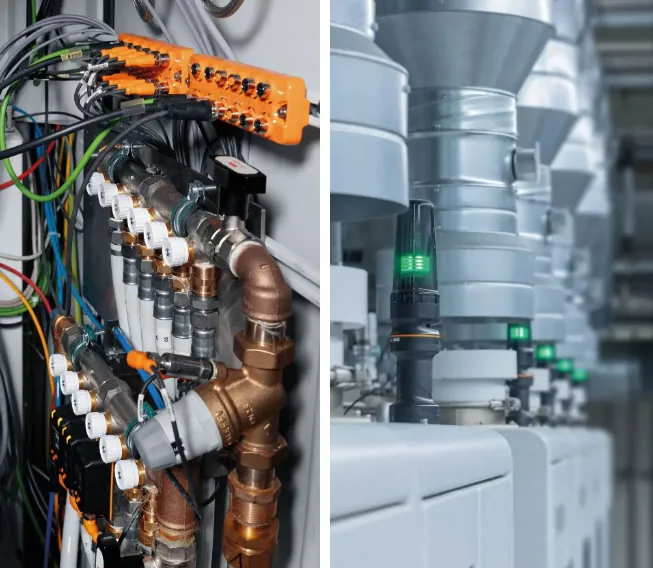

IO-Link主站(上方)集中采集压力(中间前方)与流量(左下方)传感器数据并上传（左图）；DV信号灯可视化反馈当前工艺状态（右图）
基于上述监测数据，PVA TePla正积极开发预测性维护方案，及早识别潜在隐患，确保品质稳定与设备高可用。
02、应用二：柴氏法硅晶体生长
工艺挑战：提拉平稳性决定晶锭品质
在柴氏法硅晶体生长工艺中，籽晶从约1400°C的熔融硅中被缓慢提拉，最终形成长达3.50米的硅锭。这类晶圆是半导体行业中多种电子元器件的基础材料，其品质直接取决于提拉阶段驱动系统的平稳性。

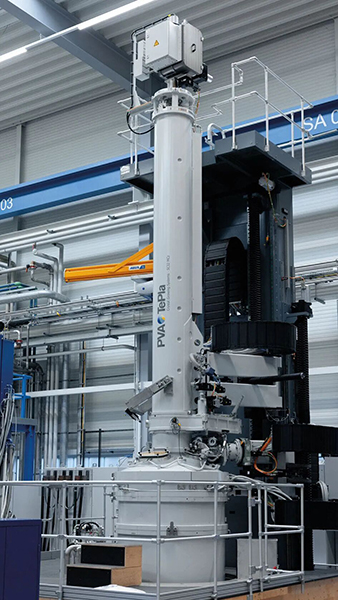

此系统通过“提拉”法制成长达3.5米的硅锭，用于晶圆生产
ifm解决方案：冷却监测与三轴振动分析
在SC32系统中，PVA TePla采用IO-Link与Profinet协同的自动化架构，在需要获取更丰富现场数据时优先通过IO-Link传输。

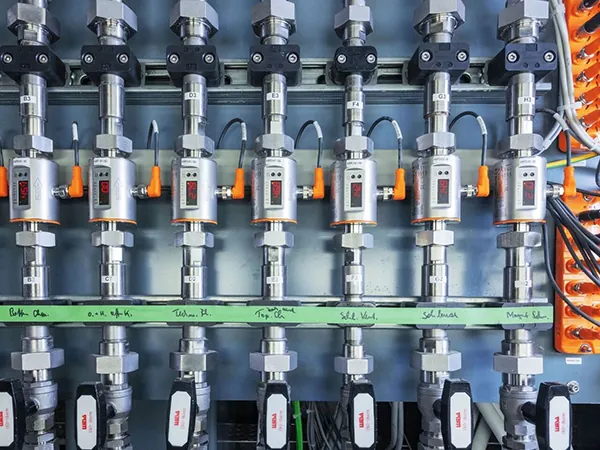

电磁流量计SM8000用于监控冷却回路，同步采集介质流量与温度两项关键参数，确保工艺热平衡始终处于受控状态。
与此同时，两台工艺驱动装置由VVB3系列三轴振动传感器实时监测。该传感器覆盖三个测量轴向，自动计算状态指标，并将疲劳、摩擦、冲击及轴承磨损等诊断信息通过IO-Link高效上传。
““晶锭质量对提拉过程的振动水平极为敏感。借助传感器数据，我们能够精准掌握齿轮装置与驱动轴的运行状态，从而在最佳时机安排预防性维护。”——PVA CGS电气设计团队负责人Lukas Ewert
03、应用三：扩散连接技术
工艺挑战：长周期工艺的系统防过热
应用于半导体冷却板制造的扩散连接工艺，对成品的强度与耐腐蚀性要求极高。在长达数周的过程中，温度、压力、真空度和作用力等多项参数必须全程精准受控。

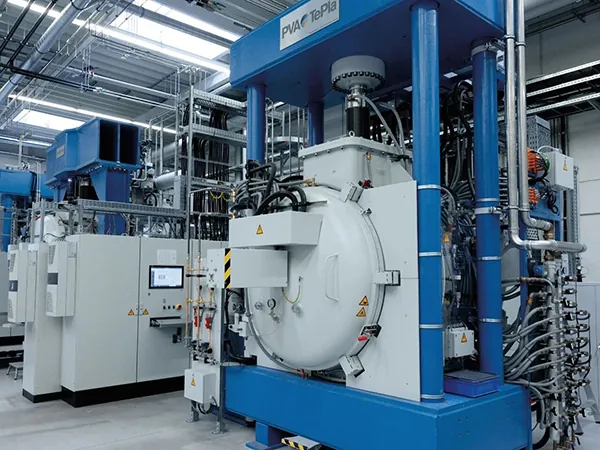

此设备通过高压将各层压材料压合在一起，形成一个整体结构
ifm解决方案
流量监测与即插即用部署
为确保系统在全工艺周期内不因过热偏离安全窗口，PVA TePla借助ifm流量传感器实时追踪冷却回路状态。该方案的另一优势在于易用性：传感器自带清晰的状态指示灯，方便操作人员快速确认设备状况。同时，设备支持旧产线便捷加装，即插即用，大幅简化运维流程，降低培训要求。
对PVA TePla而言，ifm远不止于硬件供应商。双方保持着长期且直接的协作——遇到问题随时对接，共同推进自动化创新。在工艺要求逼近极限的高科技材料制造领域，这份默契让先进晶体生长的各项挑战得以从容应对。
（易福门）
