海伯森：基于光谱共焦技术的PCB蚀刻检测

什么是蚀刻?

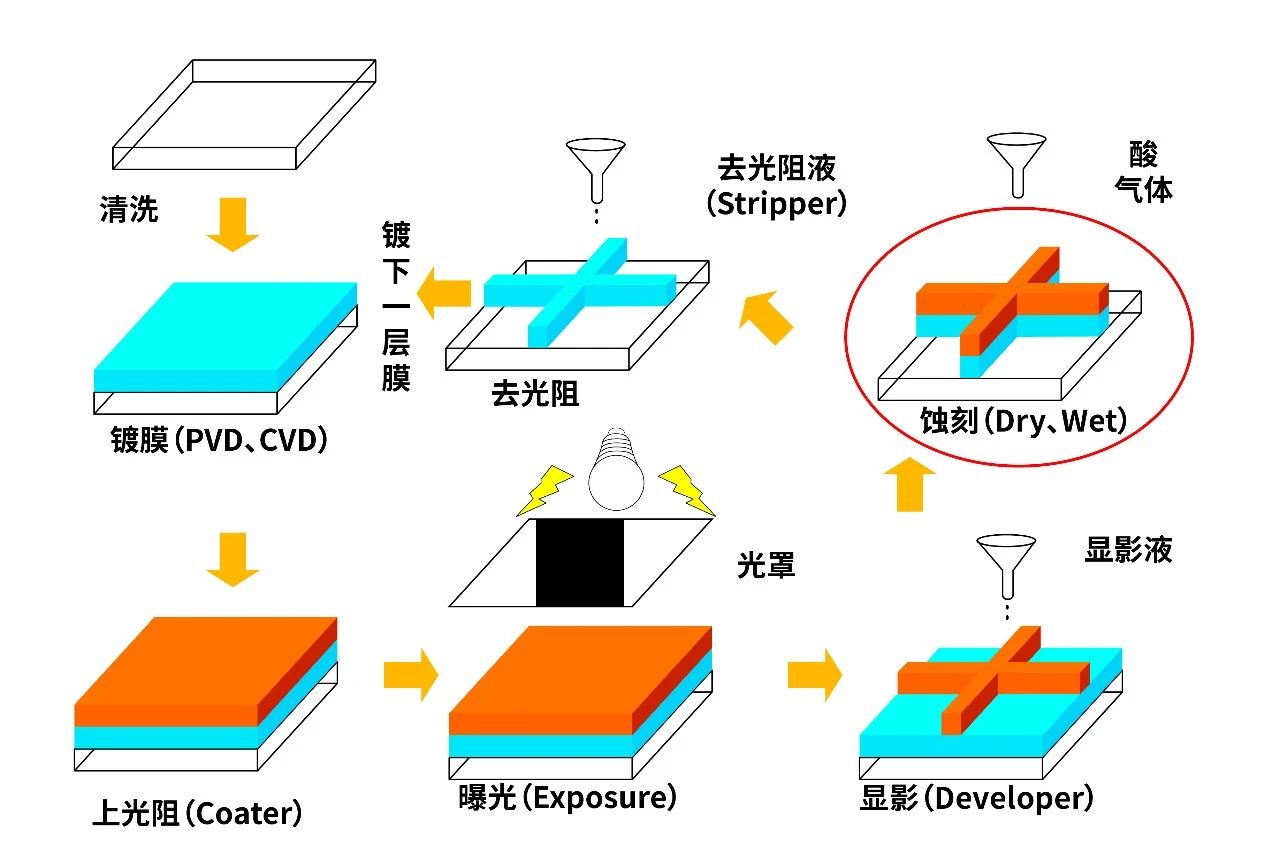

蚀刻是一种利用化学强酸腐蚀、机械抛光或电化学电解对物体表面进行处理的技术。从传统的金属加工到高科技半导体制造，都在蚀刻技术的应用范围之内。

在印刷电路板(PCB)打样中，蚀刻工艺一旦出现问题必然是批量性问题，最终会给产品造成极大品质隐患。

虽然蚀刻工艺的不断改良及新材料应用，使得印刷电路板(PCB)蚀刻加工的产品良率一直在提升，但是下游客户对于成品的要求也越来越高。

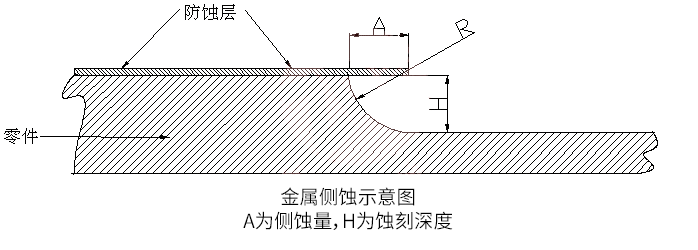

侧蚀问题是产品蚀刻过程中经常被提出来讨论的一项，由于目前腐蚀液的固有特点，不仅向下而且对左右各方向都产生蚀刻作用，所以侧蚀几乎是不可避免的，而侧蚀程度则严重影响印制导线的精度，进而影响生产良率。

传统的2D视觉技术已经无法满足高精度的印刷电路板(PCB)外观检测。3D成像技术则以其独特的优势，轻松地在视野范围内构建目标物的状态，无论是断差还是孔径孔深，都能清晰可见。

由于样品Z方向的测量要求极高、公差达到1μm，我们使用Z方向重复精度为0.1μm，基于光谱共焦技术的3D线光谱共焦传感器HPS-LCF1000进行测量。

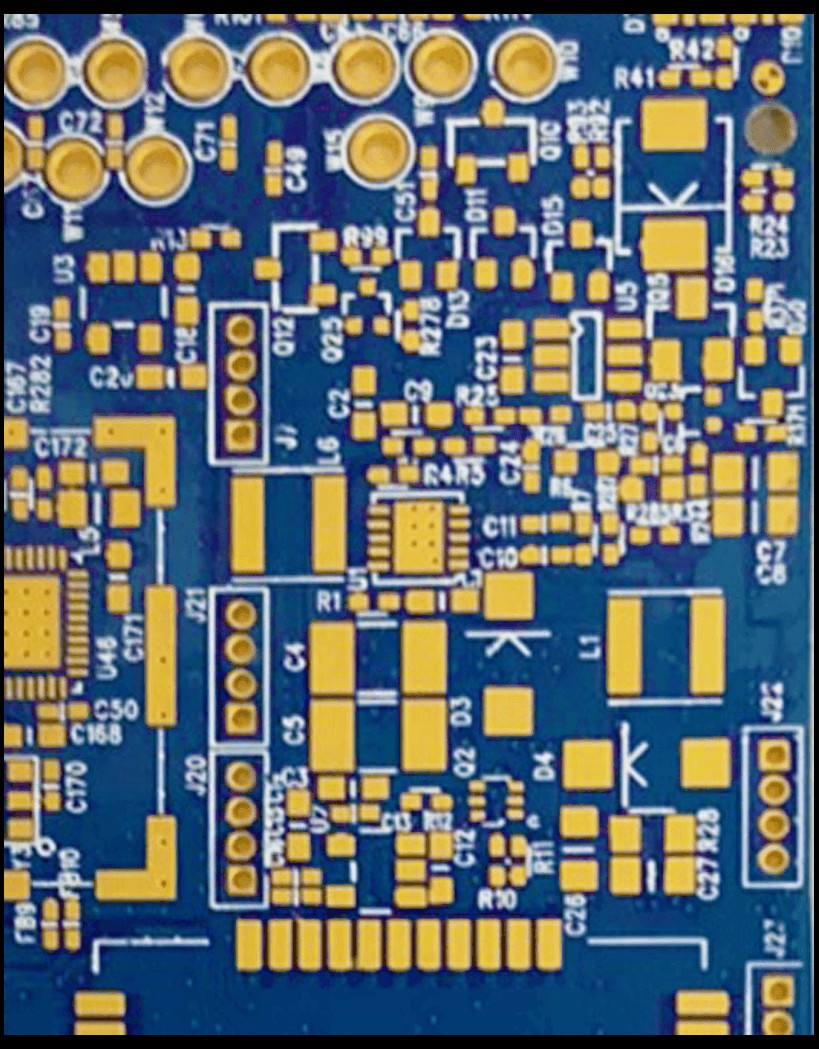

检测实物

检测要求

产品名称：PCB蚀刻检测

测量项目：外观检测

测量要求：断差、槽深、槽宽

检测过程

采用3D线光谱共焦传感器HPS-LCF1000对样品进行扫描。

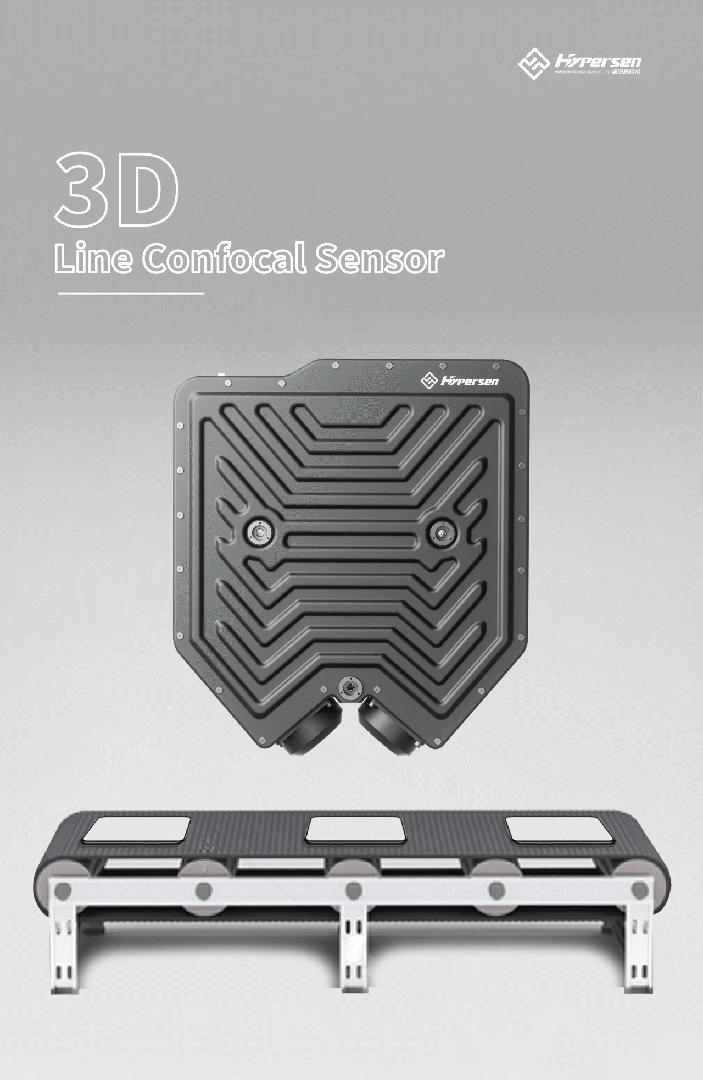

3D线光谱共焦传感器HPS-LCF1000是LCF系列中综合性能最强的视觉检测传感器，采用光谱共焦原理，5.9mm线长，3mm量程，2048点/线扫描密度，0.1μmZ轴重复精度，2.8μmX轴点间隔，可完成透明、镜面、高反光等几乎所有材质表面的高精度3D检测。

检测结果

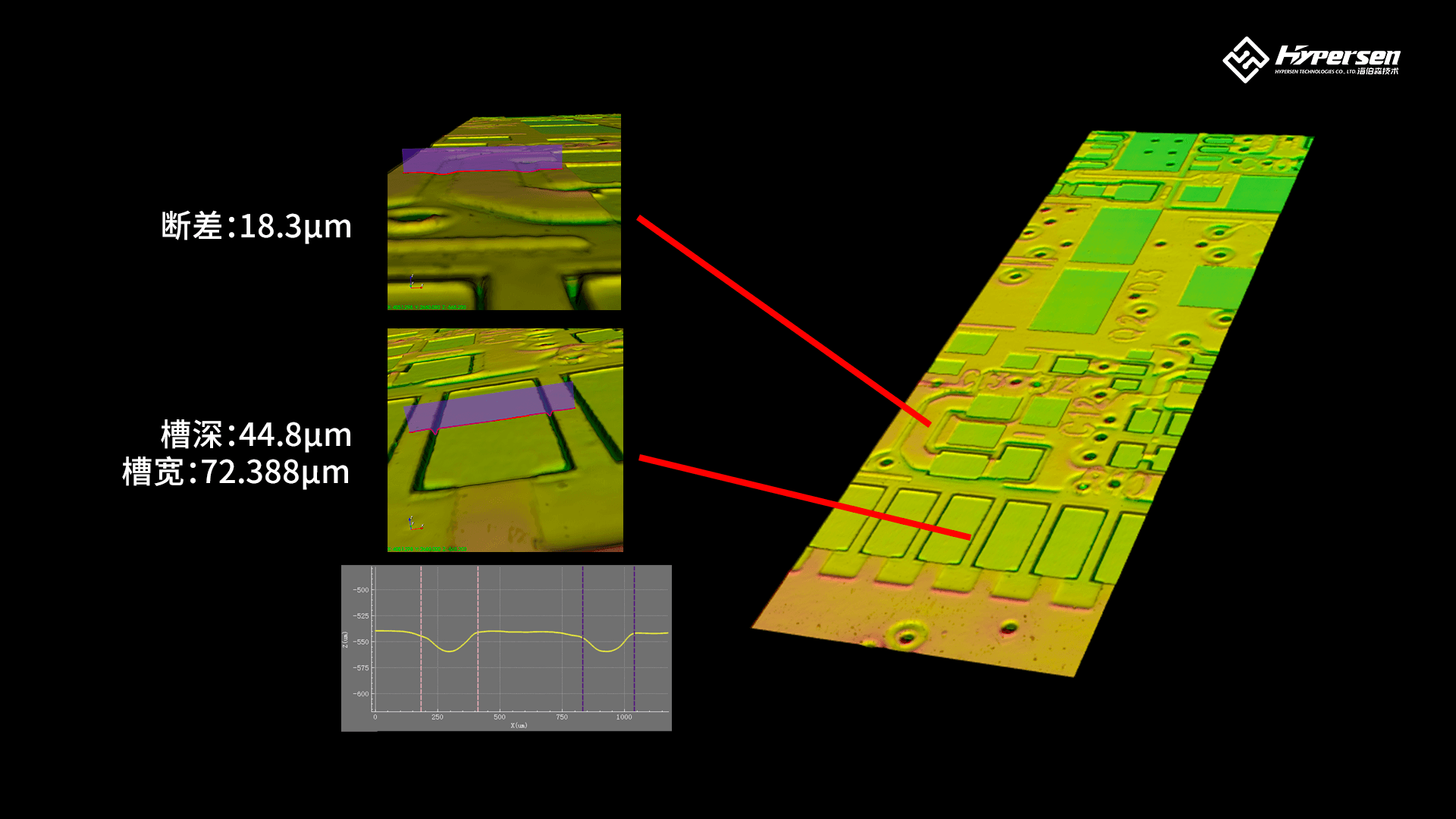

使用海伯森3D线光谱共焦传感器HPS-LCF1000对样品进行精密测量，可以获取上图信息。

【产品介绍】

产品优势

海伯森HPS-LC系列是基于光谱共焦法原理的非接触式光学精密测量传感器，具备检测速度快、成像分辨率高、材质适应性极强等特点。

行业应用

光谱共焦成像技术有效解决了业内对透明体、高反光镜面、黑色橡胶等材料高精度外观检测难题，而线光谱共焦技术使得成像速度有了质的提升，这一技术广泛适用于3C电子、半导体、汽车电子、医疗和科研等领域的在线检测应用。

（来源：海伯森技术）
