一般泵/风机负载转矩与速度的平方成正比，轴功率与转速的立方成正比。因此，用变频器改变其转速，可以获得显著的节能效果。常用出口挡板控制，当开度减小时，阻力增加，不适宜打范围调节流量，在低速区域轴功率减少不多，从节能的角度来看是不适宜的。若采用入口单板控制，虽然比出口挡板控制流量调节范围广，减小开度是轴功率大体与流量成比例下降，但节能效果仍不及变频调速。图1至图3可以说明泵/风机变频调速的节能原理。

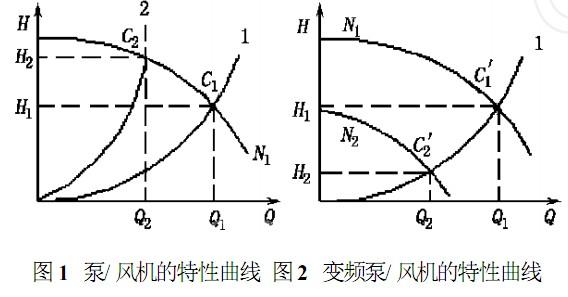

图1中，N1为泵/风机的H-Q特性曲线；曲线1为泵/风机在给定转速下满负荷即系统阀门全开时的扬程（压头）、流量点和效率点的轨迹；曲线2为部分负荷好似，系统阀门部分开时的阻力特性曲线，即泵/风机要克服摩擦，压力随流量的平方而变化。泵/风机运行工况是泵/风机的特性曲线与管路阻力曲线的交点，当用阀门控制时，由于要减小流量，就要关小阀门，使阀门的摩擦阻力变大，阻力曲线从1移到2，扬程则从H1移到H2，流量从Q1减小到Q2，运行工况点从C1移到C2。

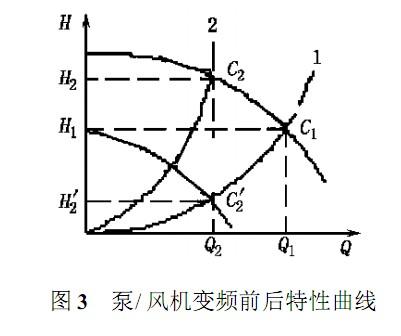

从图1可以看出，流量虽然减小，扬程（压头）却反而增加，轴功率P比调节前减小不多。若采用变频调速，随着转速下降，扬程（压头）—流量特性变为图2中的曲线1，系统工况点也由C1、变到C2、，代表轴功率的面积比采用挡板调节时明显减小，两者之差即为节省的轴功率，也就是图3中的矩形C2H2C2、H2、的面积。
有泵/风机的相似律可知，当改变电机转速以改变风机转速时，如果保持效率bubiaze流量Q，扬程（压头）H，功率P与转速n存在如下关系

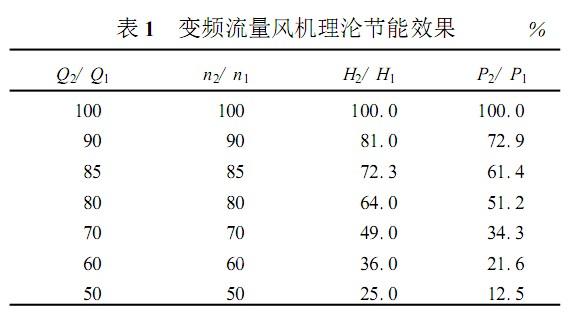

流量变化时的功率变化及节电率建表1所示。
从表1可以看出，随着流量变化，采用变频调速，功率下降显著；同时，扬程（压头）下降，噪音将大大降低。
