富士变频器和基板控制器在锅炉供热中的应用

2009年09月22日

一．前言：
富士电机是国际著名的自动化产品生产商，富士贸易是富士电机各种工业自动化产品代理商和系统集成商，注重于为用户提供整体自动化解决方案，并配套提供富士电机优质自动化产品，同时提供完善的售前、售后服务。现将北京某小区锅炉供热控制系统方案介绍如下，供各位参考。

二．设计要求：
依照相关国家标准GB来设计相关内容，主要分为两部分，锅炉房热工控制及检测部分，采用上位机进行监测和控制。
1．控制要求：采用全数字通讯控制技术，对相关各种温度、压力、流量和含氧量等实现监控。各种被测量通过PID反馈变频闭环调速及专用PID控制模块来实现相关控制。
2．设备要求：160KW 引风机变频柜3台， 37KW鼓风机变频柜3台132KW热网循环泵变频柜3台,一拖二补水变频柜一台,炉排减速机变频柜3台,生产给水变频柜1台,消防水泵变频柜一台.各种压力、流量、温度.含氧量等80路模拟量自动PID控制及测量。

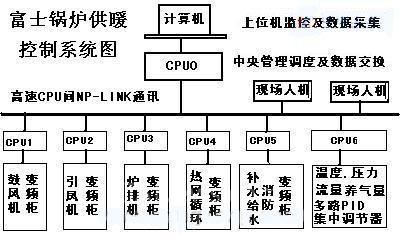

3．系统设计图如下：

三．各种控制设备介绍：

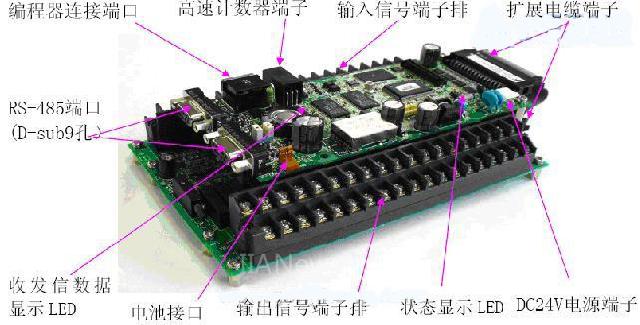

1．主控器选用日本富士电机吹上工厂设计并制造的NW系列控制器，它具有16K程序步，并有许多专用的软件控制模块供客户调用，有10K的数据存储与交换区供数据处理，最重要的是自带两路RS-485通讯口，一路可与各种设备进步通讯处理，一路可以实现CPU之间的高速通讯，同时还有一个编程口，可以编制程序及与上位机进行通讯，并且CPU和I/O模块可任选组装价格与一台小型PLC相当。附图如下:

2．变频器选用富士电机风机水泵专用变频器F1系列和恒转矩E1系列，F1系列变频器自带PID调节器，可接通讯卡与主控部分通讯，用于控制各种风机与水泵E1系列为恒转矩控制，主要用于控制炉排减速机。

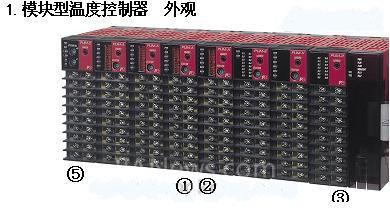

3．多路温度、流量、压力等数据控制选用富士电机生产的日本原装的多回路PID调节器，它最多可控制64路各种模拟量，并且自带RS485通讯功能，独立完成PID控制，比PLC的模拟量模块和温控表都便宜许多。
