SolidCAM 2019 新功能介绍-仿真

　　全新的SolidCAM模拟器

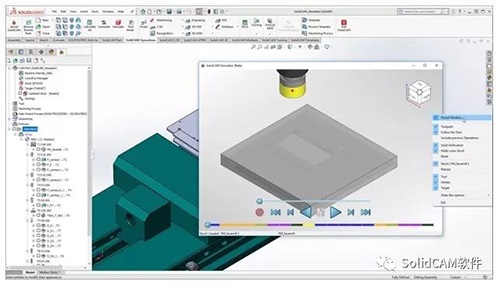

　　SolidCAM模拟：弹出窗口模式

　　• 弹出窗口(默认模式)

　　• SolidCAM 模拟器以单独的窗口显示

　　• 在SolidCAM中积极工作时，模拟可以保持打开和运行

　　• 适用于拥有多显示器工作站的用户

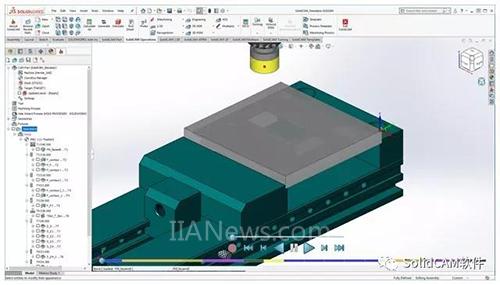

　　SolidCAM 模拟器：集成模式

　　• 集成模拟模式

　　• 在SolidWorks图形区域中显示SolidCAM 模拟

　　• 可以使用模拟器的所有功能，同时在SolidCAM中积极工作

　　• 在集成和弹出窗口模式之间切换时，会记住模拟状态

　　主要性能增长

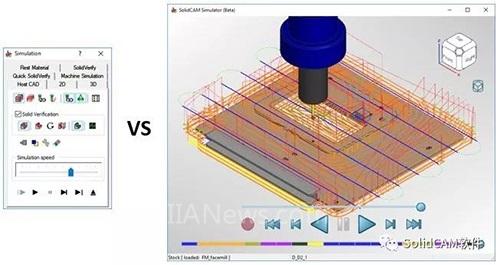

　　• 新的SolidCAM模拟器与Host CAD(时间速度测试)对比：

　　• 在模拟过程中的每个阶段自动使用多核

　　• 实体验证的速度提高了200 - 300%

　　• 线框速度提高了400%

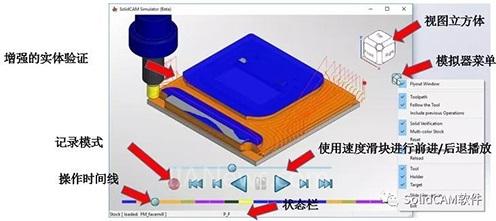

　　SolidCAM 模拟器GUI功能

　　• 结合当前SolidCAM仿真模式中存在的许多功能，以及更多......

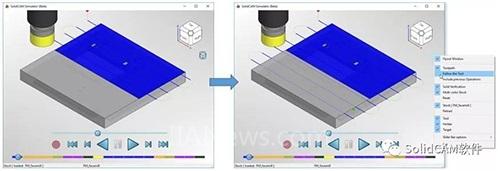

　　刀具路径可视化

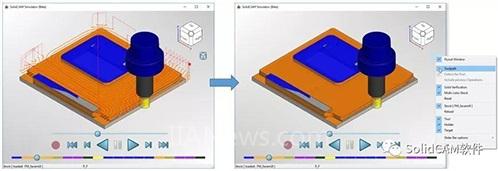

　　• “刀具路径”选项可以打开/关闭线框刀具路径的可见性

　　• 刀具跟随 ——当刀具在操作中移动时，刀具路径显示在刀具后面的屏幕上(否则显示整个刀具路径)

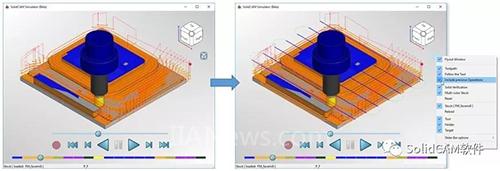

　　• 包括先前的操作 - 在当前操作运行时显示先前操作的刀具路径

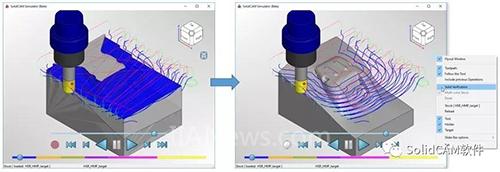

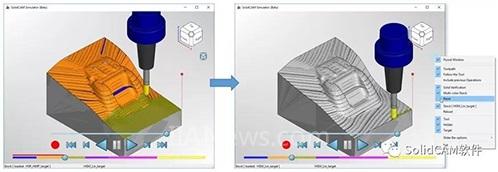

　　实体验证

　　• “实体验证”选项可在模拟播放期间切换毛坯的开/关回放

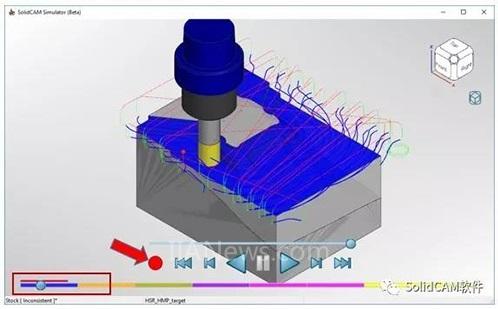

　　实体验证 –记录模式

　　• 记录每个刀具路径步骤以启用前向和后向

　　• 现在，可以使用跳转功能跳转到刀具路径中的任何位置

　　• 可能会减慢初始模拟速度，但会加快刀具路径的回放速度

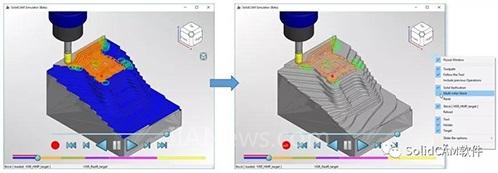

　　实体验证

　　• 多色毛坯 ——毛坯的加工表面根据刀具颜色着色(否则显示为单一颜色)

　　• 重置- 清除所有模拟操作的图形窗口，直到当前操作，并在当前操作开始时重新开始播放

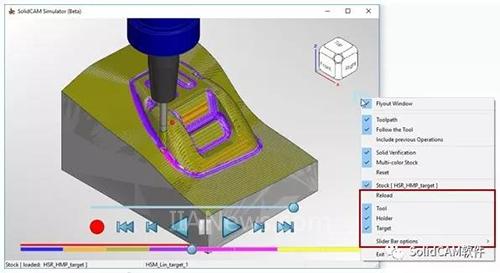

　　实体模型可视化

　　• 在模拟过程中，打开/关闭......

　　• 毛坯

　　• 目标零件

　　• 3D刀具和夹持

　　• 在模拟播放期间，甚至可以在任何时刻重新加载初始毛坯实体模型

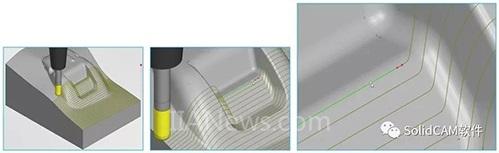

　　刀具路径功能

　　• 增强的刀具路径显示质量

　　• 模拟所有刀具路径步骤，便于查看每个阶段

　　• 鼠标光标悬停时提供交互式反馈

　　• 刀具路径段的动态突出显示

　　• 刀具路径方向的动态显示

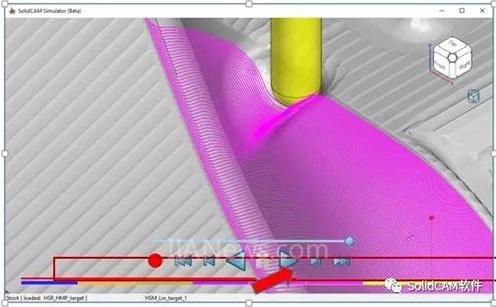

　　时间线跳转功能

　　• 两种向前或向后的方式到刀具路径中任何一点

　　• 用于模拟长刀具路径 ——不再需要等待整个刀具路径的播放

　　方法1 - 使用滑块或鼠标滚轮滚动刀具路径，在图形窗口中添加或删除其外观

　　刀具路径跳转功能

　　• 两种向前或向后的方式到刀具路径中任何一点

　　• 与“实体验证”结合使用时，可用于可视化刀具与毛坯材料的接触区域

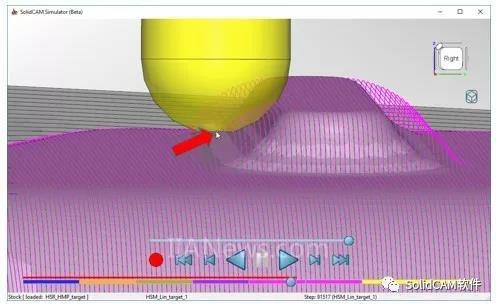

　　方法2 - 跳转到刀具路径中的某个点，然后通过单击一个段将刀具定位到其位置

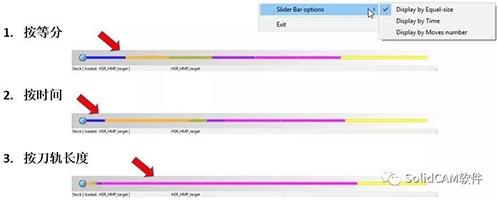

　　操作时间线选项

　　• 显示操作时间线的三个选项...

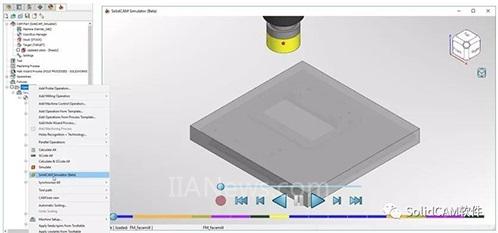

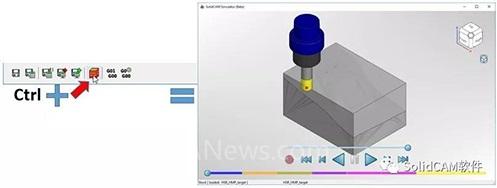

　　从操作中启动SolidCAM模拟器

　　• 可以使用Ctrl键选择从操作中打开新的SolidCAM 模拟器(而不是标准的模拟控制面板)
