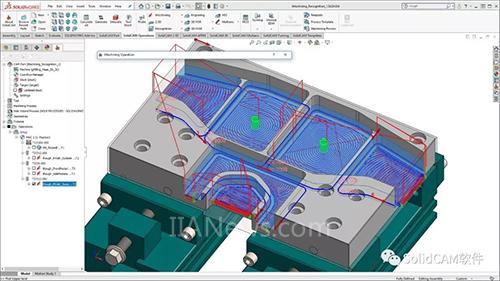

iMachining特征识别
通过新的特征识别工艺，对几何定义iMachining 2D操作变得更加简单。

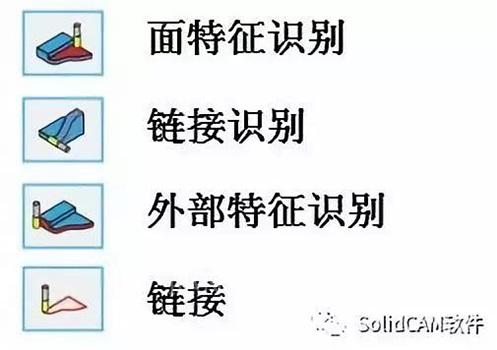

几何定义模式
现在有几种简单的方法来定义加工几何
• 首先，选择要使用的工作模式
• 结合毛坯和目标零件数据新识别模式可以根据选择检测和定义可加工特征

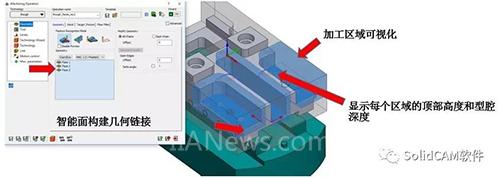

面特征识别
• 选择要加工的面(面可以处于不同的高度)
• 整个型腔特征及其深度可自动被识别

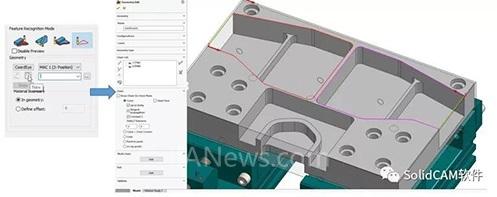

链接特征识别
• 使用SolidCAM的链式方法由闭链和/或开链组成
• 通过链接与实体模型数据相结合自动识别可加工区域
• 特别适用于没有底面的特征

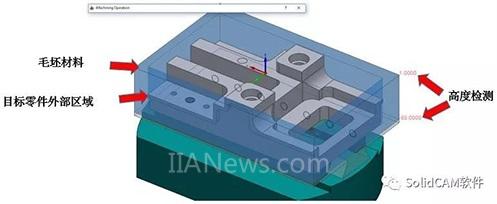

外部特征识别
• 如果要加工整个零件的外部区域，请选择此模式
• 自动识别可加工区域并自动检测高度
链接
• 还可以使用SolidCAM的标准链接方法
• 不提供iMachining的识别+保护功能

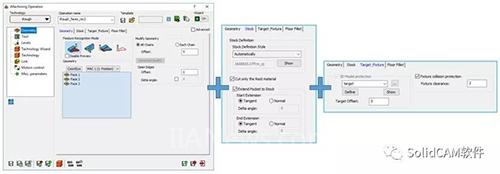

识别+保护
• 除了可加工特征识别外，iMachining还包括：
• 毛坯保护和延伸选项
• 目标保护和夹具碰撞保护

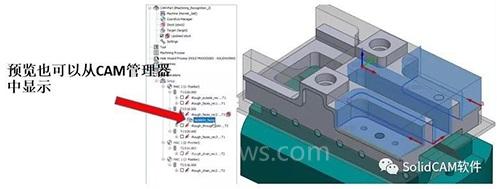

可加工特征识别预览
• iMachining生成和显示加工区域及其高度的预览
• 在操作编辑时显示预览并动态更新

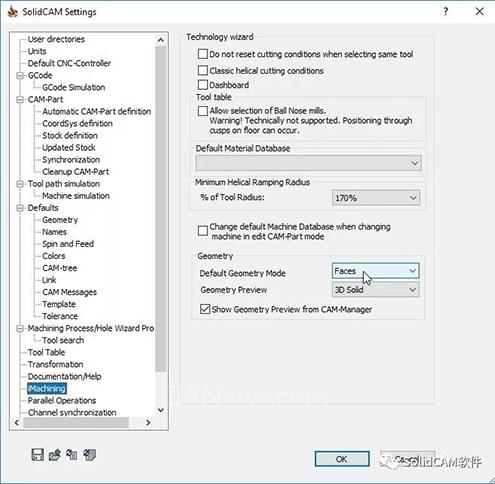

默认几何设置
• 默认几何设置与特征识别工艺相关联
• 选择首选的默认几何模式

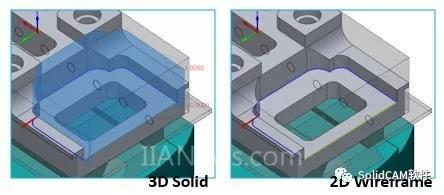

• 选择几何预览的显示方式：
• 3D实体
• 2D线框
• 关闭
