知识讲堂 | PLCnext中eHMI应用技巧

在PLCnext Engineer中可以创建一个eHMI应用程序，用于可视化、监视和操作控制器上运行的程序。

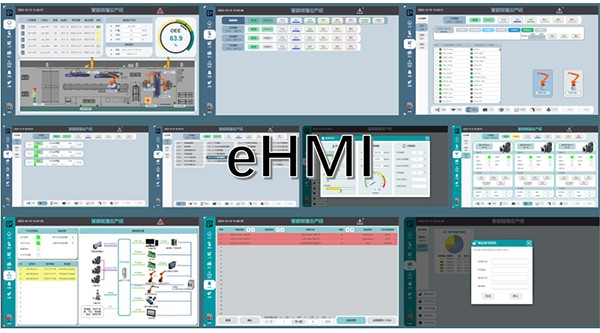

eHMI应用程序由若干个HMI页面组成，每个HMI页面中填充了多个标准的HMI Object或自定义的HMI Symbol。eHMI应用程序数据作为项目的一部分自动存储，并在执行“写入并启动项目”命令时写入控制器的项目映像中。通过控制器上的Web服务器，可以在标准Web浏览器中运行eHMI应用程序，然后监视和控制控制器上运行的进程。

01、Tag(标签)

HMI Tag可以被视为HMI内部变量，不同层级的Tag具有不同的属性。充分利用好Tag能够实现一些较复杂的界面效果。

从控制器变量创建的HMI Tag对于每个HMI客户端都是可见的。如果控制器变量发生变化，则该变化将影响所有HMI客户端的变量;反之，任意一个客户端的变量发生变化，其他客户端及控制器变量也会跟着变化。

有两种方式从控制器变量创建HMI Tag：

将HMI Tag分配给全局IEC 61131-3变量;

对于功能块和程序POU中的本地变量，选择变量属性表中的HMI复选框，POU的所有实例都将本地变量公开为HMI Tag。

本地HMI Tag只对一个HMI客户端(HMI客户端是指：访问eHMI的浏览器)可见。如果一个本地HMI标签发生了变化，该变化只会影响到特定客户端的标签。本地HMI Tag包括以下三种：

1、Application local tag

Application local tag只特定于一个客户端，但是在所有HMI页面之间共享。

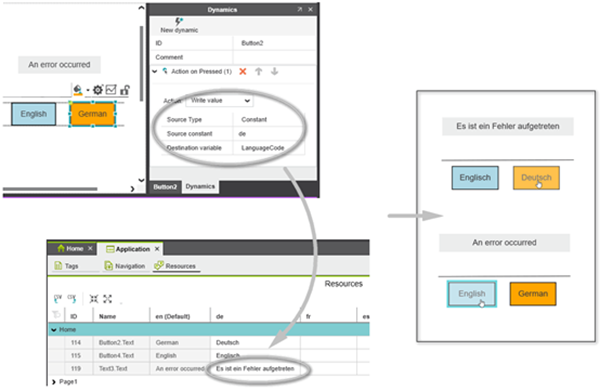

在Application > Tags编辑器中存在一些预定义的Tag，可以直接使用，例如‘LanguageCode’可以用来实现语言切换。

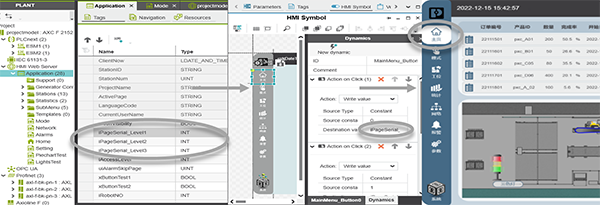

也可以创建新的Tag用于页面之间的数据传递，例如用一个INT类型的变量实现换页按钮的颜色切换。

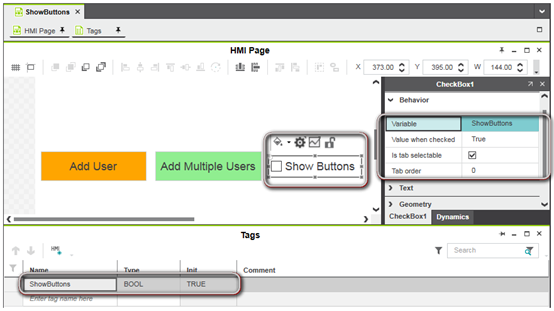

2、Page local tag

Page local tag是指特定于单个HMI页面的标签，只能被定义它的HMI页面使用和查看。

3、Symbol local tag

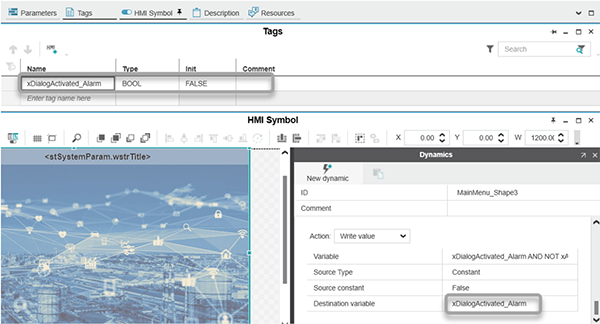

Symbol local tag是指某个Symbol的内部标签，只能被定义它的Symbol使用和查看。

02、Grid(栅格)

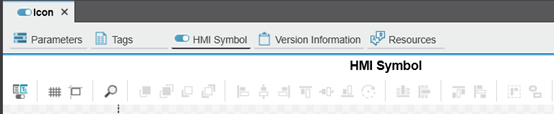

HMI编辑器提供了一个网格，帮助在HMI页面上排列HMI对象。默认情况下，网格是不可见的。活动页面中网格的可见性可以通过单击编辑器工具栏上的“网格切换”按钮或按+切换。

snap-to-grid函数允许您在移动、对齐、调整或插入对象时将对象snap到网格。通过单击编辑器工具栏上的“对齐到网格”按钮或按+，可以打开或关闭活动页面的对齐到网格功能。

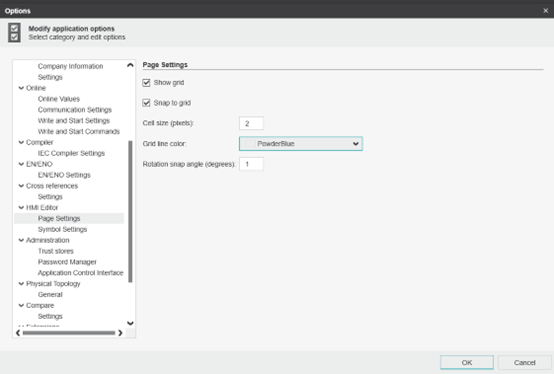

网格参数设置：在Extras > Options > HMI Editor中可以对Page/Symbol的网格设置进行单独配置。其中单元格大小最小值为2像素;旋转捕捉角度值最小为1度(设置为0时，实际效果为默认值15度)。

03、Drawing and Editing Paths

(绘图和编辑路径)

COMPONENTS > HMI > Objects中有一些基本图形(椭圆、矩形、线段、曲线、折线)，利用这些基本图形，可以绘制出复杂的图案以丰富页面效果。

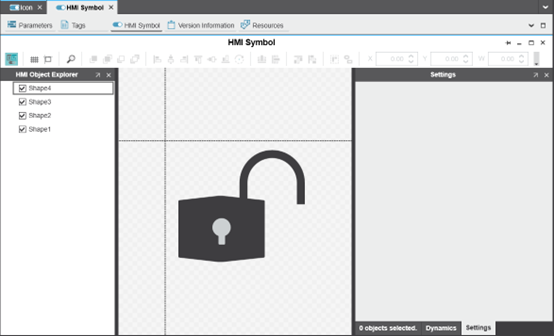

以锁状图形为例，点击HMI Object Explorer图标，可以看到该图形由四个Shape组成。锁芯部分是一个圆形+一个方形，下面介绍锁身和锁梁的绘制方法。

1. 锁身部分是一个六边形，可以由矩形经过形变而成。先绘制一个矩形，将Stroke(轮廓)中的线宽改为0，背景颜色改为黑色。

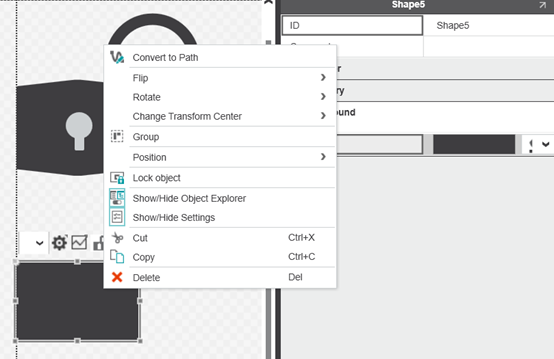

右击矩形 > 点击Convert to Path(转换为路径)

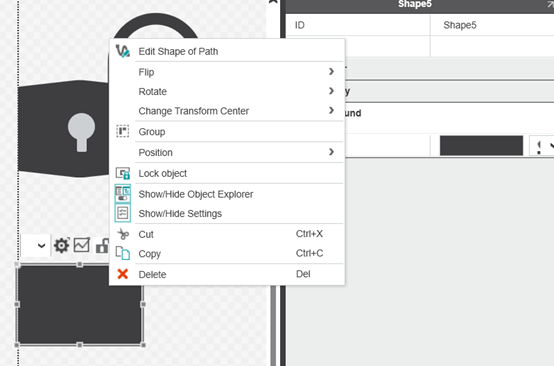

再次右击 > 点击Edit Shape of Path(编辑路径形状)

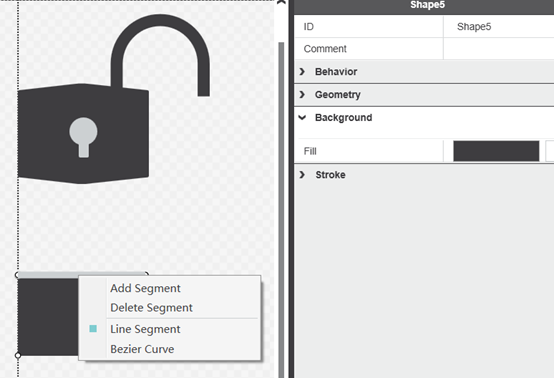

此时矩形转换为由四个点和四条线段组成的路径形状，右击矩形上边缘 > 点击Add Segment(添加线段)

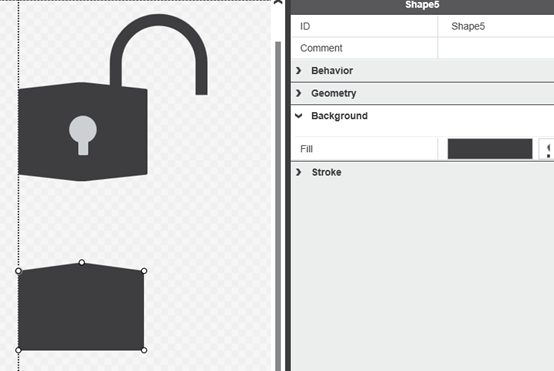

上边缘多出了一条线段(也可以视为多出一个点)，按住多出的点向上拖移(同时按住Shift可避免自动对齐到网格)。同样的方法对下边缘进行操作。

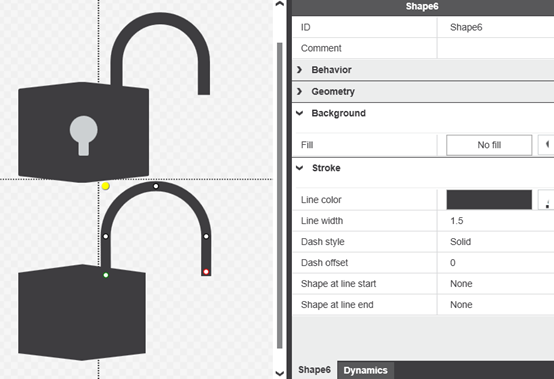

2. 锁梁部分是一个开口环形(也可视为曲线)，可以由圆形经过形变而成。先绘制一个圆形，将Stroke(轮廓)中的线宽改为1.5，线色改为黑色，背景颜色改为No fill。

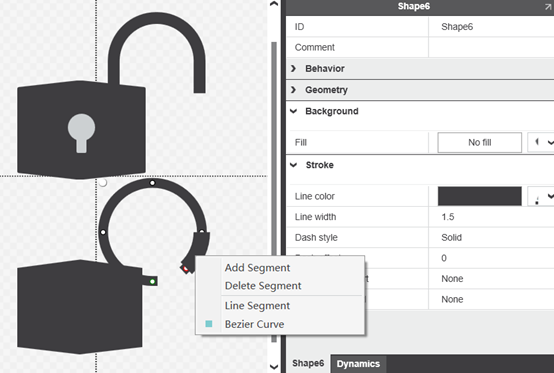

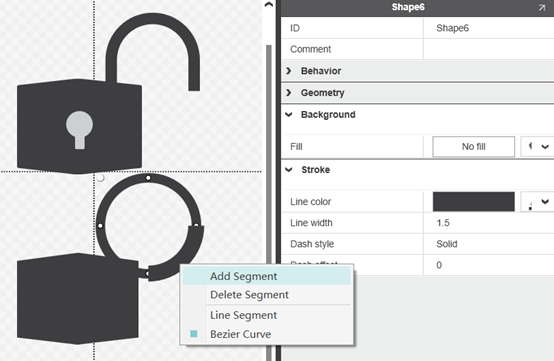

参照上面的步骤将圆形转换为路径形状，编辑路径，在圆的边上添加一条线段

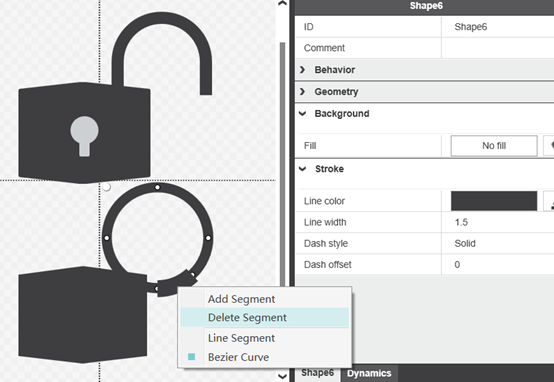

因为锁梁下方是开口的，所以需要删除一条线段

锁梁的左右两边是直线段，右击圆环下方的弧线，将原来的贝塞尔曲线转换为直线段

按住两个端点进行拖动(可同时按住Shift避免自动对齐栅格)，这样一把锁的基本外形就完成了

总结

eHMI应用程序打破了传统HMI软件的架构，通过HMI Tag即可简单高效地实现与控制器程序的交互，不同层级的Tag具有很强的灵活性。同时eHMI的绘图功能也很完善，能够满足设计复杂图形的需要。
