解决方案 | PLCnext 扩展应用系列之PROFIBUS

  2023年04月14日  

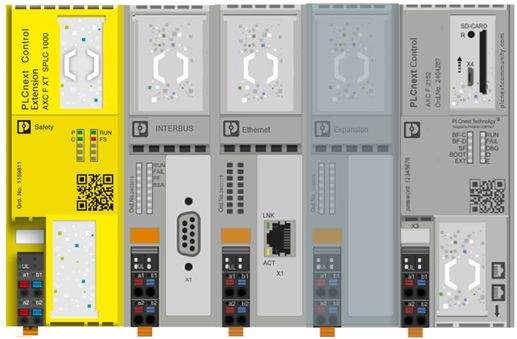

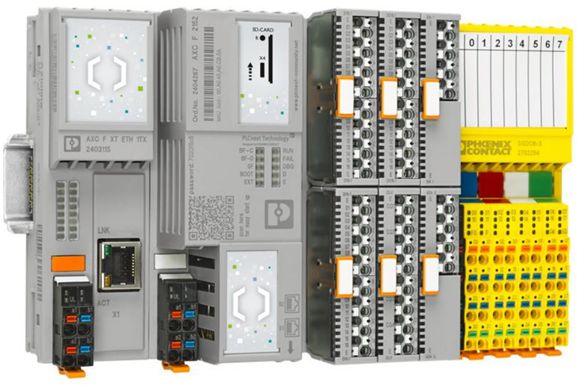

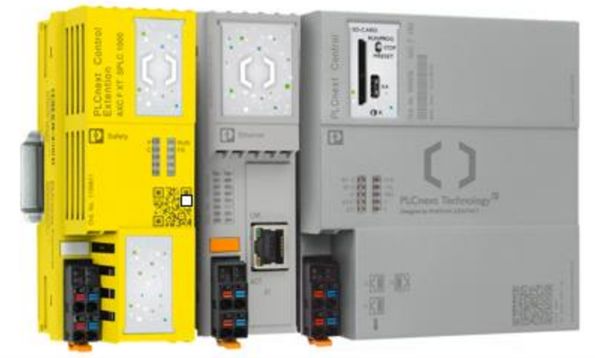

菲尼克斯PLCnext支持左侧和右侧扩展,右侧可以扩展常规的IO模块、功能模块、安全IO等。左侧扩展功能更加丰富,通过左侧可以实现INTERBUS、PROFIBUS、mini PCIe等通信接口的扩展,可以增加以太网通信接口,并且可以实现对PROFIsafe安全控制系统的扩展,甚至可以实现机器学习等高级功能应用。

下面给大家介绍如何实现左侧扩展:

PLCnext系列的AXC F 2152和AXC F 3152都支持对以上左侧模块的扩展;

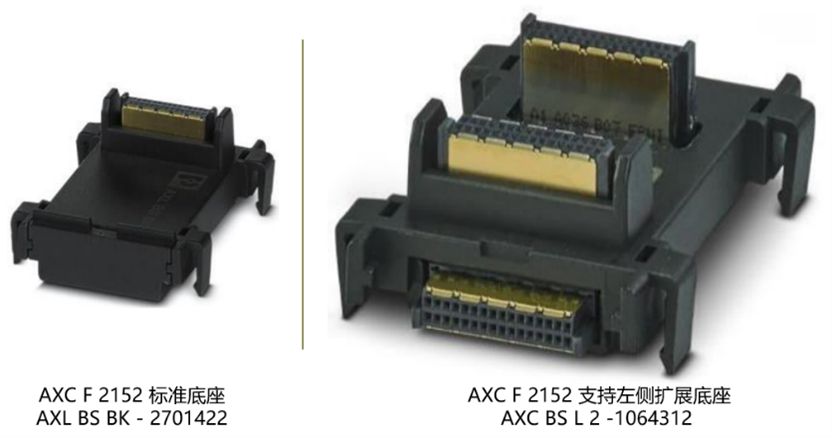

在进行左侧扩展硬件连接时,AXC F 2152

的底座需要更换为支持左侧扩展的底座(1064312);

AXC F 3152的标配底座支持左侧扩展,只需要把左侧盖板打开即可;

在进行左侧扩展软件配置时,需要根据模块的要求升级PLCnext的固件版本。

AXC F 2152左侧扩展为PCIe 1.0的接口,支持一个通道(Lane),可以扩展一个模块。

AXC F 3152左侧扩展为PCIe2.0的接口,支持两个通道(Lane),可以扩展两个模块。

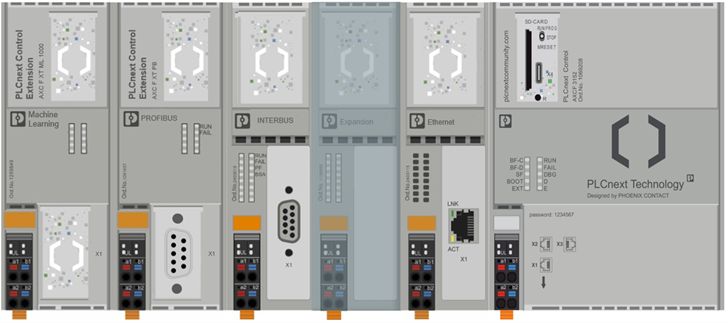

通过AXC F XT EXP扩展模块,可以实现占用PLCnext的一个通道扩展3个不同的扩展模块,因此AXC F 2152 + AXC F XT EXP可以实现AXC F 2152扩展3个不同类型的左侧扩展模块;AXC F 3152+ AXC F XT EXP可以实现AXC F 3152扩展4个不同类型的左侧扩展模块。

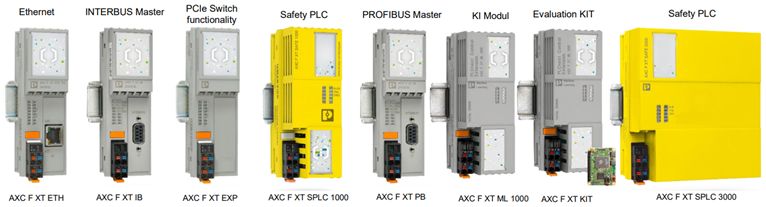

左侧扩展模块使用时有哪些规则

AXC F XT EXP需要放在PLCnext的原扩展通道位置,并且后面最多只能带3个扩展模块

AXC F XT EXP只能使用一次

其他的扩展模块排放没有特定顺序

每种扩展模块只允许被调用一次

如果左侧通过AXC F XT IB模块扩展了INTERBUS通信接口,右侧不再允许通过AXC F IL ADAPT模块扩展IL系列的IO模块

机器学习模块AXC F XT ML 1000只允许在AXC F 3152上使用

PROFIBUS扩展模块应用介绍

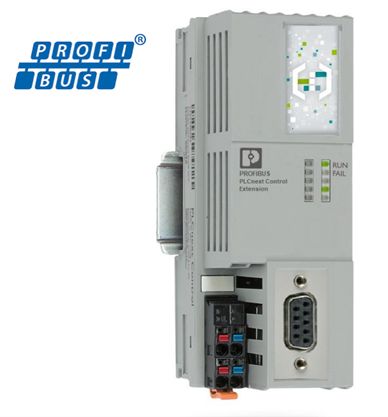

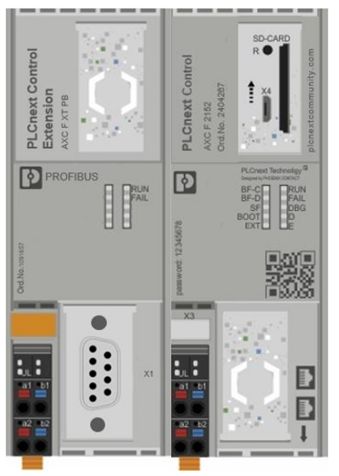

工业现场会经常遇到PROFIBUS通信接口的设备,通过PLCnext的AXC F XT PB左侧扩展模块可以轻松实现对工业现场PROFIBUS通信接口设备的控制。

AXC F XT PB(PROFIBUS扩展模块)的特点

01 PROFIBUS DP 主站

02 支持DP-V0/DP-V1

03 通信接口为9Pin D-Sub连接器

04 过程数据最大可达488字节(输入244字节/输出244字节)

05 波特率支持9.6KBits/s到12MBits/s

06 最多可带125个PROFIBUS设备

07 工作温度范围:-20℃ ~ 60℃

配置过程操作简单,操作如下:

安装SYCON

安装PROFIBUS DTM库

安装第三方设备的GSD文件

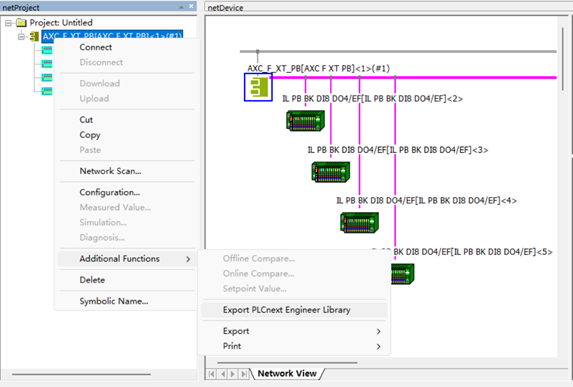

进行PROFIBUS的硬件组态

组态完成后,导出PLCnext Engineer的库文件Arp.Io.Profibus.pcwlx

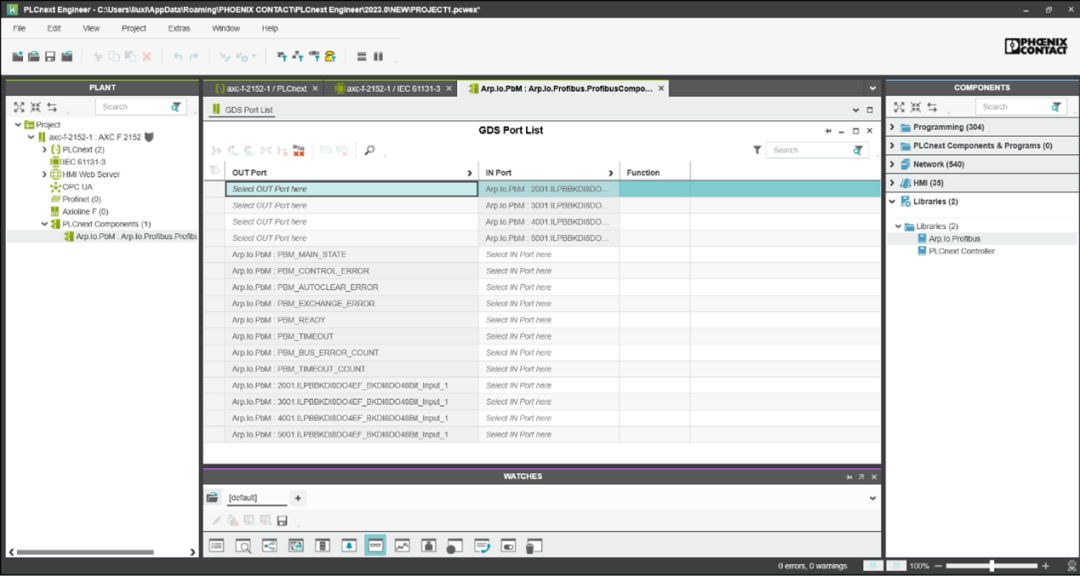

在PLCnext Engineer中导入用户库文件Arp.Io.Profibus.pcwlx

最后关联过程数据下载程序即可完成

(菲尼克斯自动化)
