CNC | PLC窗口功能读取与写入信息实例

功能应用场景

　　PLC窗口是PLC中较为特殊的功能，通过这扇窗可以实现NC数据与外部的交互。PLC窗口分为“读取窗口”和“写入窗口”。用窗口功能可以读写NC坐标、参数、负载、加工数等数据。实现手动或自动状态下各类数据的互通与活用。例如在机床运行过程中对“工件坐标系”数据进行修改。

举个例子

　　例如在机床运行过程中对“工件坐标系”数据进行修改。

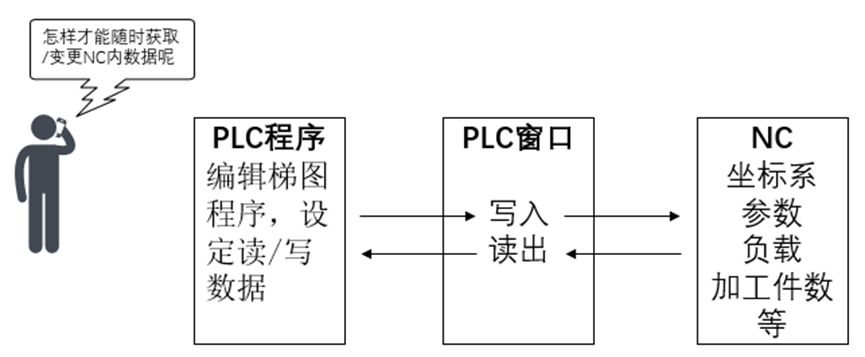

图 1 PLC窗口功能读/写示意图

　　下面通过实例介绍此功能如何实现（梯形图如何编辑、寄存器如何选择等）。

示例：
　　使用PLC窗口功能将“G54”坐标系Z轴（第3轴）数据读出，X轴（第1轴）数据写入“5mm”。
　　1.读出G54 Z轴数据

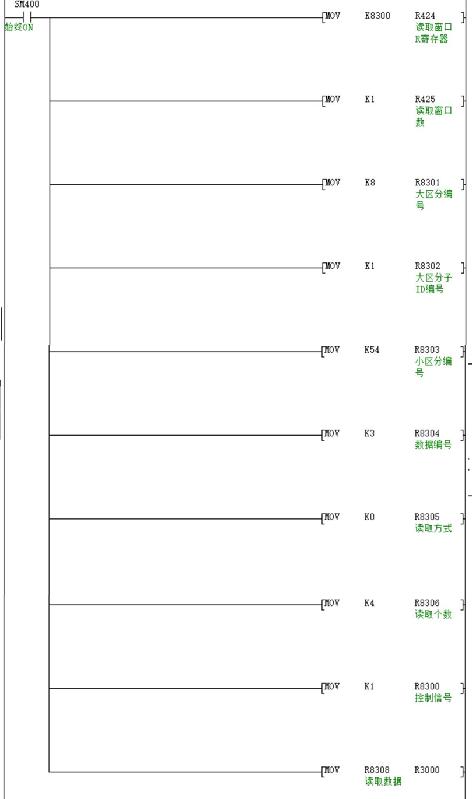

图 2 读取窗口示例

　　2.写入G54 X轴数据“5mm”

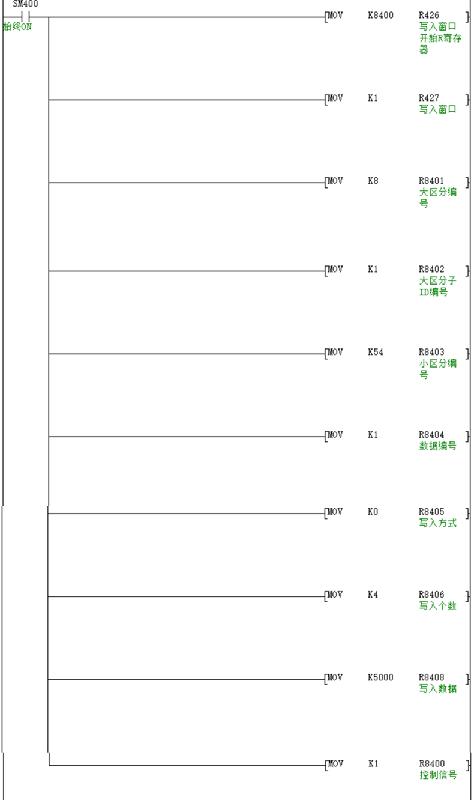

图 3 写入窗口示例

功能详情答疑

　　1、PLC窗口地址是什么？

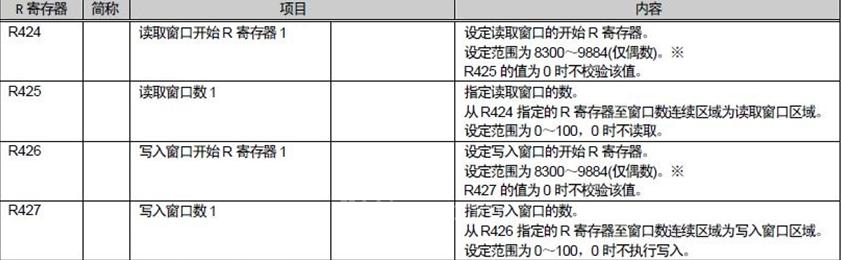

　　系统最多可同时指定3个“读取窗口”和“写入窗口”的区域，下图表是窗口1的窗口地址。R424是设定读取窗口开始的地址，R425是指定读取的窗口数，写入窗口含义与之相同。

　　2、R地址如何选择？

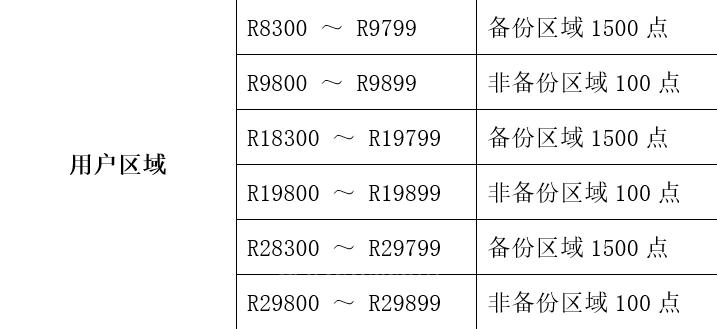

　　寄存器的地址是有固定使用区域的，不能超出下表范围。且设定开始的地址必须是偶数。

　　3、什么是大区分号、小区分号、数据编号？
　　其实就是“数据地址”，例如去某市的学校找A同学，学校名字就是大区分号，所在班级是小区分号，“A同学”就是数据编号。具体数据的地址请参考《PLC接口说明书》的附录“PLC窗口数据一览”。

　　4、读/写入窗口梯图中R地址如何定义？
　　梯图编写时除了使用允许范围内的R地址，同时也要按照一定的顺序来选择使用，例如下方图表“RA”如果定义为“R8300”，“RA+1”就是“R8301”代表“大区分编号”寄存器，其它以此类推。

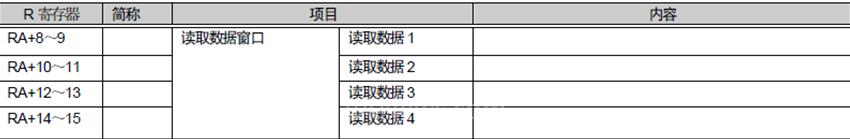

　　1）读取控制窗口与数据窗口地址定义

　　注：在设置RA+1～RA+6后，请打开控制信号，否则不能正常读取数据。

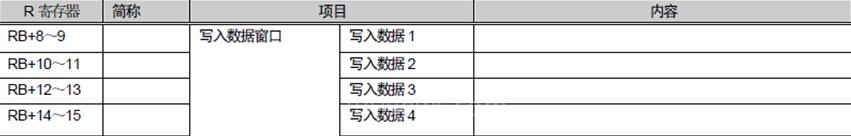

　　2）写入控制窗口与数据窗口地址定义

　　注：在设置RB+1～RB+6及写入数据窗口RB+8～RB+15后，请打开设定控制信号，否则数据将无法正常写入。

注意事项

　　1. 请严格执行文章内提到的“打开控制信号”的编辑位置，否则功能将无法实现。
　　2. 即使PLC处于停止状态，读取与写入控制信号处于接通状态，本功能仍可以正常执行。请确保设备运行安全。
