S7-1200&1500 组态 RFID 设备时，组态方式的说明

　　1 V14 及之前版本使用标准组态

　　从 STEP 7 V13 SP1 开始，在编程指令卡，选件包中集成了 SIMATIC Ident 指令块，使用 TIA Portal 进行组态与编程的 S7-1200/1500 可以使用这些指令对工业识别系统进行操作。

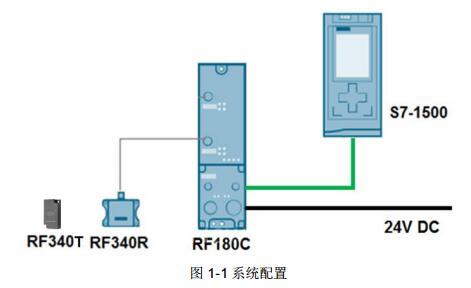

　　本章节所有截图基于 V14 的软件，对图 1-1 的系统配置进行说明。

　　1.1 标准组态的步骤

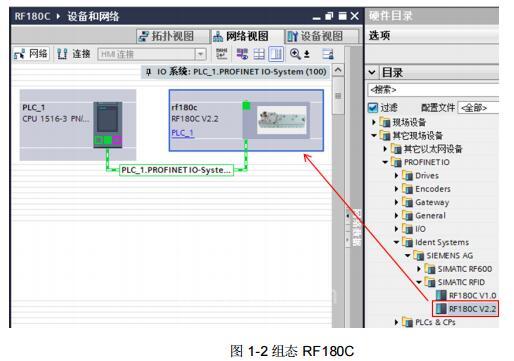

　　网络视图中添加 RF180C，如图 1-2 所示：

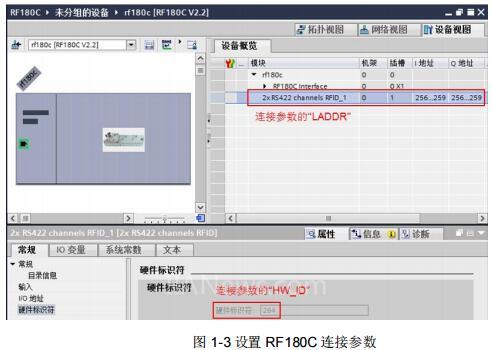

　　双击 RF180C 进入 RF180C 设备视图，在设备视图右侧的设备概览中选择 2xRS422 channels RFID_1，其输入、输出地址是 RFID 连接参数的 LADDR，本例为 256。2xRS422 channels RFID_1 模块“属性/常规”中的硬件标识，是 RFID 连接参数的 HW_ID，本例为 264(注意，输入和输出起始地址必须相同)。如图 1-3 所示：

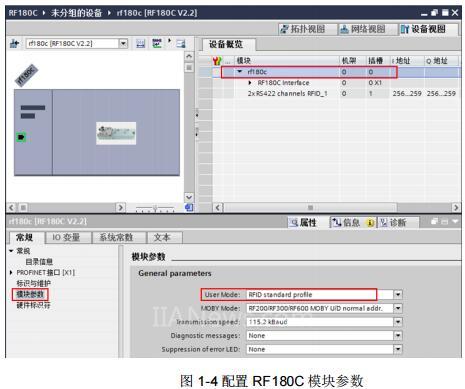

　　在 RF180C 模块“属性---->常规”中，配置模块参数，如图 1-4 所示：

　　1.2 基本指令

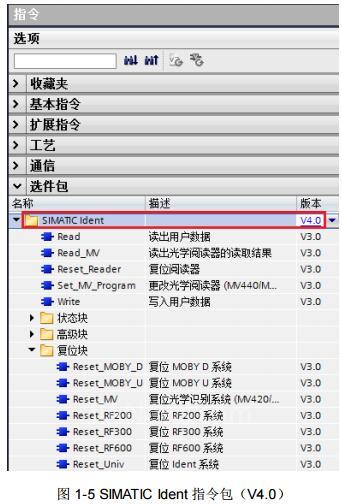

　　在 STEP 7 Professional V14 指令卡的选件包中，包含了 S7-1500 对西门子工业识别系统产品的操作指令(V4.0)，如图 1-5 所示：

　　对 RFID 基本操作的指令块有 Reset_RF200/300/600，Reset_Reader，Read， Write。在添加 Ident 指令块的过程中，例如添加 Reset_RF200 指令，所需要的其它函数块和 PLC 数据类型也会自动添加到项目文件中。

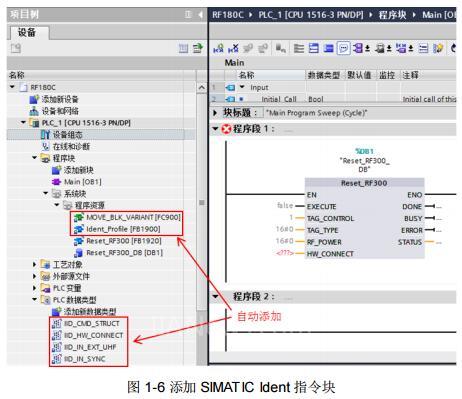

　　本例中，由于组态 RF180C 时并没有相关参数用于明确所连接的阅读器类型，故复位操作需要调用的指令为 Reset_RF300(备注：如阅读器类型为 RF200 系列，则调用 Reset_RF200)。如图 1-6 所示：

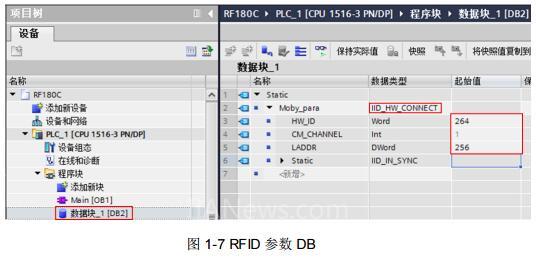

　　指令输入引脚：HW_CONNECT 是用于对阅读器进行寻址的输入参数，是通过数据类型“IID_HW_CONNECT”生成的。需要手动创建一个全局 DB 块，添加一个数据类型为“IID_HW_CONNECT”的变量(变量名例如：“Moby_para”)。如图 1-7 所示：

　　主要参数：

　　● HW_ID：模块的硬件标识符(仅限 S7-1200/1500)，参见图 1-3;

　　● CM_CHANNEL：通信模块(RF180C)上使用的阅读器通道;

　　● LADDR：通信子模块的 I/O 地址，参见图 1-3

　　更多详细内容，请点击：
