如何实现SIMATIC S7-1200的高速计数器(HSC)软件门控制?

　　为了避免捕捉到不想要的计数脉冲，对于特定的应用是可以在运行时打开和关闭高速计数器的，例如那些由震动引起的干扰。 使用"HscGate" FB可以实现S7-1200高速计数执行的门控制。

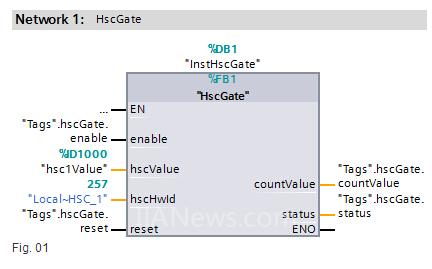

　　"HscGate" FB

　　这个功能块是在STEP 7 V13 SP1 Update4中开发并用CPU 1211C DC/DC/DC固件V4.1.3进行测试的。

　　可以在循环组织块 "Main"中被调用。

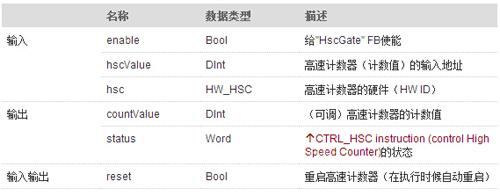

　　"hscValue"和"hscHwId"输入可以从CPU属性里高速计数器的设置中获取。

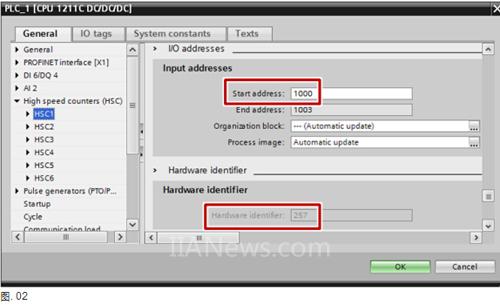

　　为此，可以在STEP 7(TIA Portal)的项目导航中标记CPU并单击右键打开属性。

　　到"General" 标签并导航到"High-speed counters (HSC)" 条目。

　　对于选定(使能)的高速计数器(HSC)，打开子目录"Input addresses" 和 "HW identifier"。

　　以起始地址作为双字输入给"hscValue" 参数、硬件标识符给"hscHwId" 参数。

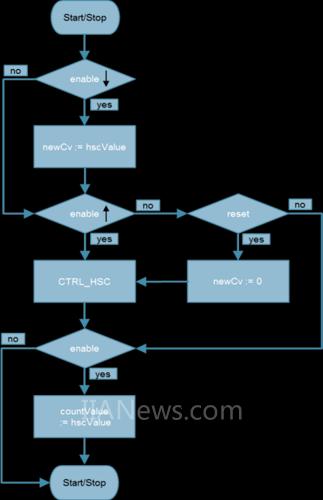

程序流程图

　　图. 03

　　在“enable”给一个下降沿信号，将高速计数器的当前值传输到计数值 "newCV"中。

　　在“enable”给一个上升沿信号，在SFB "CTRL_HSC"的帮助下将高速计数器值设置成"newCV"的值。

　　在Reset指令("reset")下 ，在传送到高速计数器之前将计数值"newCV"置0。

　　当"enable" = TRUE，高速计数器的数值被传到"countValue" 输出。

　　因此，在使用"enable" = TRUE时，高速计数器的计数值与"countValue"输出值完全相同。 只有在"enable" = FALSE时高速计数器值与"countValue" 输出值不相同。

　　这样，当给高速计数器做事件组态时，"enable"输入变量的状态也要考虑在内。
