1.概述
在很多设备的控制中，为防止突然断电等意外因素对设备的影响，操作按键需要采用点开关，在PLC的程序中将点动开关的点动动作锁定，模拟成自锁按键。这样设计的好处是，如果设备在运行过程中突然断电，在设备供电恢复后，设备不会因为某些按键处于接通状态而意外运转，避免发生事故或设备的不正常开机流程。
2 具体描述
实现点动按键自锁的PLC程序的方法有很多种，如使用计数器判断点动按键的按下次数，步进计数器的对点动动作的推进，移位寄存器对点动动作的输出切换等等，不一而足。但以上实现方式都使程序段加长，特别是当有大量的点动开关需要做类似功能时。

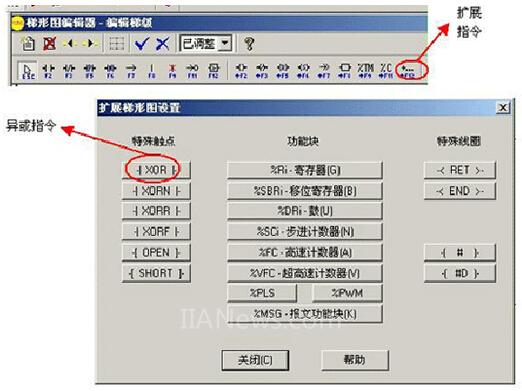

在这里提供一种TWIDO实现所需功能的方法，在PLC的相应程序处理中，可以使程序更加简洁有效。TWIDO PLC的逻辑指令中有一条异或指令，该指令位于TwidoSoft的扩展指令工具栏中。如下图所示：
异或指令的逻辑功能是当两对应的二进制位相异时，结果为1。在这里，为简单地实现点动按键的自锁，需要将参与异或运算的第一个操作数固定，选择一个常为逻辑“1”的位，用这一固定的逻辑状态与需要控制的输出点或内部位作异或运算，运算的前提条件是点动按键的上升沿。

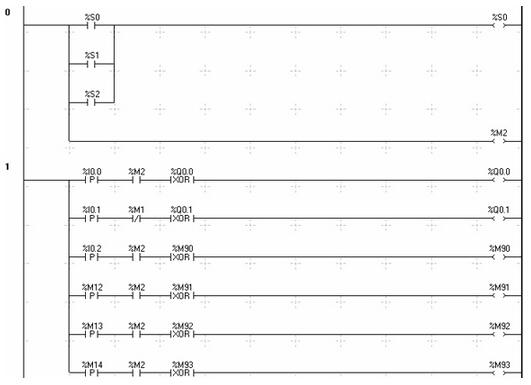

为便于理解，请参考下面的梯形图，在下面的程序段中，实现固定的逻辑“1”的位使用了两种方式，无条件输出M2和使用M1的常闭点。
在上面程序中，梯级0是做上电清除内部数据，并生成逻辑状态常“1”的位变量M2，在梯级1中实现6点动开关或点动位的自锁功能。如果使用梯级1中第二行中的M1，要保证在整个程序中M1都不为“1”。
由上面程序可以看出，实现点开关的自锁功能，在TWIDO PLC中只需程序，要比其它品牌的PLC简单，常适用于有大量点动开关自锁功能的场合。
