Twido PLC的数据保持

　　在PLC的的实际使用中，很多场合中大家都比较关心我的重要的数据如何能永久的保存住，万一电池没电了，我的重要数据是不能丢失的，这样就会涉及到一个品牌系列的PLC的它是如何保存数据的问题。本文就以Schneider Twido PLC为例来说明Twido PLC是如何保存数据的。

　　要保存数据我首先要了解下Twido PLC的数据存储区。

　　TWIDO PLC内置的存储区分为两类：RAM存储区和EEPROM存储区。RAM存储区需要为其提供电源方能保持其中的数据不丢失。RAM存储区能存放动态字、存储字、程序和动态数据;EEPROM不需要另外的供电就能永久保存数据，EEPORM存储区能存放程序和配置数据。

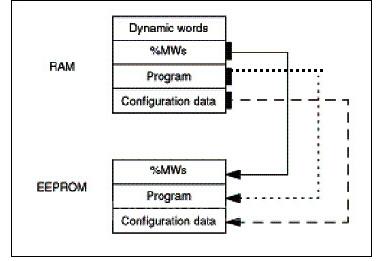

　　存储区的结构示意图：

　　对于Twido PLC来说，它支持5种数据保持的方法：

　　(1) 所有CPU都内置锂电池，在锂电池充满电后，通过内部锂电池备份数据大约可持续30天(在25oC(77oF)时)。电池从0%到90%的充电时间为15小时。在充电9小时使用15小时的情况下，电池寿命大约为10年。此锂电池不可更换。

　　(2) TWDLCA(A/E) 40DRF一体型控制器，除内置的锂电池外，还可通过外加可更换的锂电池来保持数据，大约可持续备份数据3年(在25oC(77oF)时)。

　　(3) 使用%KW常量数据区来保持不需要被更改的常量数据(%KW被存放在EEPROM中，与电池无关，可长期保持)。

　　(4) 把常量数据编写在用户程序中，也能实现数据保持,此常量数据在程序中，被存放在EEPROM，与电池无关，可长期保持。

　　(5) 可有选择性地用特殊指令把存放在%MW中的动态数据(最大512个)保持到EEPROM中,此时%MW中的动态数据被写入EEPROM中，与电池无关，可长期保持。

　　由此可见，虽然Twido PLC是小型自动化产品，但是其对数据的保存考虑还是非常周到的。在上述的5种数据保存前四种比较简单，同时也具有局限性，第5种方法保存数据比较灵活，可以把内部字寄存器%MW中值保存到EEPROM中去，能保存最多可达512个的%MW字，要把动态数据%MW存入EEPROM，需要做一些编程。在下次CPU上电时，也需要做一些编程来把上次保持在EEPROM中数据再复制到RAM中。在这里我们主要了解下第5种方法的的使用。

　　操作说明

　　(1) 备份步骤：把要备份的数据放在%MW0开始的一系列字元件中，并确保RAM中有一个有效程序(%SW96:X6=1)，且相同的有效程序已备份到EEPROM，程序也已配置存储字。将%SW97置为将要保存的存储字的长度。注意： 长度不能超过存储字的配置长度，且必须大于0，不超过512，最后将%SW96:X0置为1，命令CPU进行备份操作。

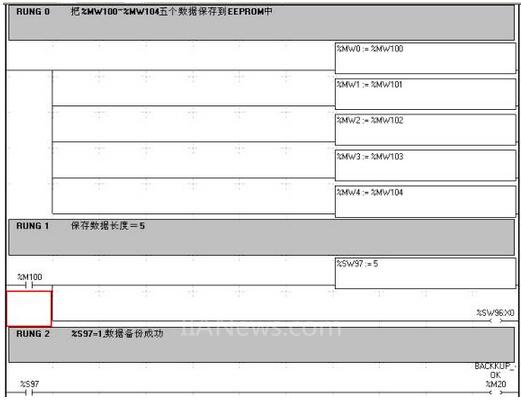

　　下列是以保存五个数据来说明：

　　将要保存的数据依次保存在以%MW0开头的内部字里，系统字%SW97存放的是要保存的数据长度，%SW97=5意味着要写入到EEPROM中数据是%MW0~%MW4共5个数据。%SW96:X0=1，表明要执行备份。如果数据保存成功，%S97 就会置1。

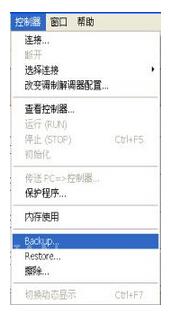

　　在程序编制调试完成后，可将程序备份到EEPROM里，在“控制器”菜单中点击“BACKUP”按钮。在执行“BACKUP”操作时，要求停止PLC程序，屏幕左下角显示“备份控制器程序”，完成后显示“备份完成”

　　考虑到EEPROM的寿命问题，只有当用户程序最终调试完毕、不再要修改了， 我们才需要执行一次把RAM中的程序备份到EEPROM的操作。

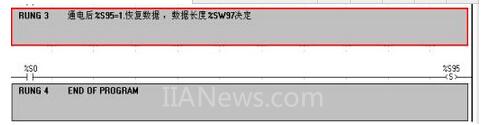

　　(2) 恢复步骤：恢复是指把以前备份在EEPROM中数据恢复到%MW0开始的一系列字元件中， 只要置系统位%S95为1即恢复%MW。操作前确保以下条件为真：EEPROM存在有效备份程序;RAM中程序与EEPROM备份程序相同;备份的存储字有效。

　　Twido PLC根据客户自己的需求，可以不同形式的保存客户的数据，以避免电池耗光带来的损失，最大程度的满足客户的需求。
