在S7-1200/1500 中如何通过变量索引实现数组访问

　　描述

　　对于SIMATIC S7-1200/S7-1500控制器的数组元素的寻址，除了常量用户也可以指定一个整数类型的变量作为索引值。目前已允许长达32位的整数。在SIMATIC S7-S7-1200/1500中此种类型的寻址方式适用于所有的编程语言。

　　下面的语法用于命名为"Quantities"的数组元素的索引寻址，"Quantities"数组在数据块"Data_DB"中进行声明：

　　"Data_DB". Quantities ["i"] (一维数组)

　　"Data_DB". Quantities ["i"] (一维结构体数组)

　　"Data_DB". Quantities ["i", "j"] (多维数组)

　　"Data_DB". Quantities ["i", "j"].a (多维结构体数组)

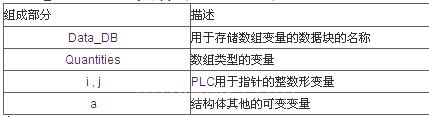

　　表 01

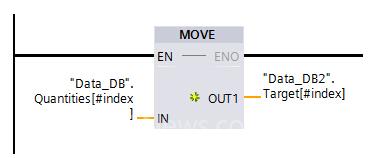

　　图.01 中展示了对位于数据块中的数组元素进行寻址的程序代码。在此把SIMATIC S7-1200/S7-1500和 S7-300/400做了个比较。在SIMATIC S7-300/400控制器中数组变量的起始地址必须已知，并且在使用地址寄存器时索引寻址也必须完成。

　　S7-300/S7-400

　　图. 01

　　S7-1200/S7-1500 in STL

　　图. 02

　　S7-1200/S7-1500 in SCL

　　图. 03

　　下面列出了SIMATIC S7-1200/S7-1500 控制器寻址的优势：

• 　　使用现有的数据块和数组变量的名称
• 　　数组的基地址对于指针的生成不是必需的
• 　　程序代码更为简单和易读
• 　　编译器生成优化的程序代码

　　为了实现最高的性能，可遵从下面的关于在博途中寻址和存储器命令的编程建议：

• 　　用作数组索引的变量应该声明为DINT, UDINT (32位)
• 　　中间结果和数组的索引应该存储在本地临时数据区。
