1 问题描述
西门子S7-200 PLC，断电数据保持不支持高速计数器的范围设置，因此高速计数器的当前值在CPU每次断电后都会复位为数值0。要使S7-200高速计数器的当前值在CPU断电重启后依然保持，可以通过以下的编程来实现。
2 实现方法
在此以高速计数器0的模式1为例来说明如何在S7-200 CPU断电后保持高速计数器的当前值，具体可参考以下三个部分的编程来实现：

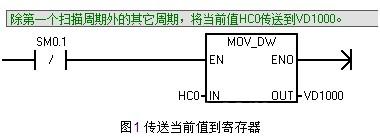

首先，在除了第一个扫描周期之外的其它周期，将高速计数器0的当前值HC0传送到寄存器VD1000中，如下图1所示，以保证寄存器VD1000始终存储的是HC0的当前值。

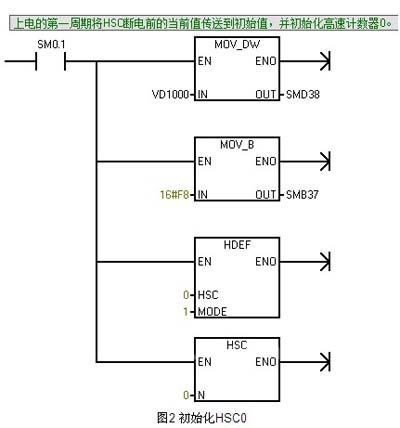

其次，在上电的第一周期将寄存器VD1000存储的数值传送到高速计数器的当前值，保证高速计数器以VD1000为初始值开始计数，并初始化高速计数器0，如下图2所示：

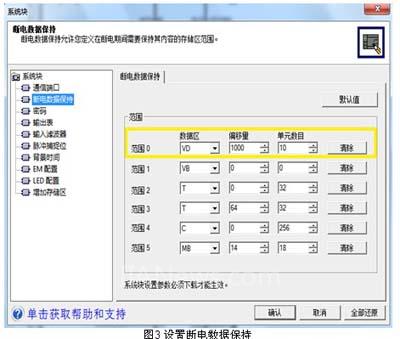

最后，在系统块的断电数据保持处设置寄存器VD1000为断电保持区域，如下图3所示。需要注意的是CPU224及其以上的型号最多支持100个小时(理论值)的断电保持时间，如果断电时间超过100个小时的话，可以考虑增加电池卡;或者将当前值保存到MB0-MB13这14个字节的存储单元。
