案例 | PLCnext在水利泵站系统中的应用

　　项目简介

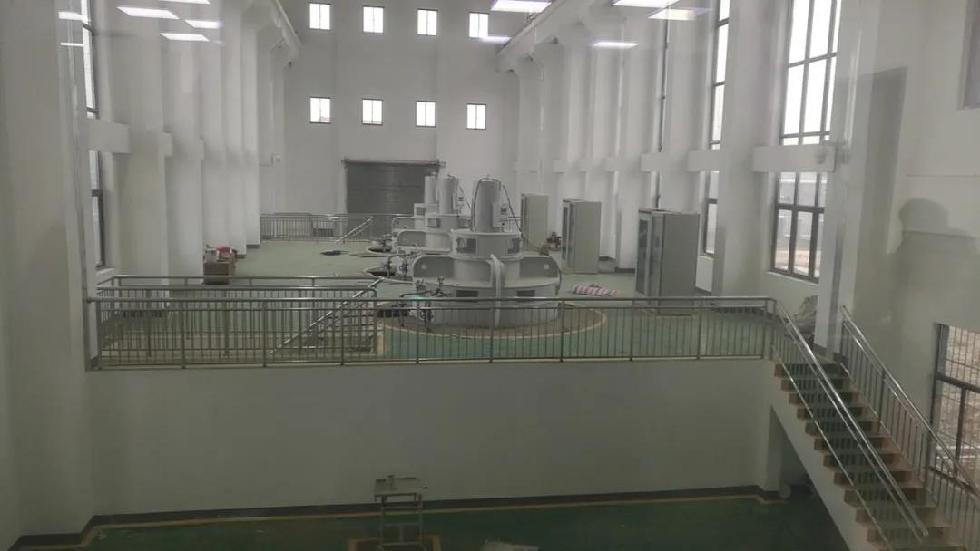

　　谢八家险段位于汉江下游南岸张湾堤段，全长1040米，它上接汉川市，是汉江干堤的第一处险段。

　　该泵站工程建成之后，它优先就是保证张湾低排区的一个排涝任务。然后再与西湖泵站一起共同承担整个西湖流域的排涝，最后它能达到二十年一遇的排涝标准。该项目为灌排涝两用泵站工程，其中：排涝泵站设计流量为45立方米/秒，装机容量为3*1800千瓦;灌溉泵站设计流量为10立方米/秒，装机容量为2*500千瓦。

　　由于该泵站位置的特殊性，除了提高泵站运行效率，另外该泵站具备排涝功能，尤其在汛期期间必须必须保证系统高可靠性，要求控制系统具备冗余性，同时又具备智能化的需求，用户最终选用菲尼克斯AXC F 2152 冗余控制系统。

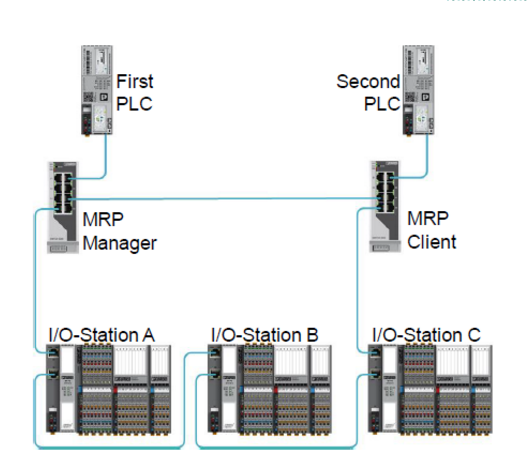

　　控制系统网络拓扑

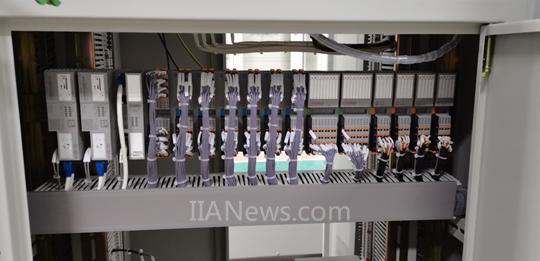

　　该系统采用菲尼克斯新一代PLCnext 支持S2冗余协议AXCF 2152控制器，控制层网络实现MRP环网，这样无论控制系统和I/O都具有极高的可靠性。

　　菲尼克斯的控制系统非常适合在水利水电行业中使用，在谢八家项目中具有以下特点：

　　01 AXCF 2152冗余系统提高了泵站系统运行的稳定性。

　　02 采用PLCnext产品解决方案，支持灵活选用IEC 61131-3或高级编程语言进行编程。设备灵活性高，快速轻松集成开源软件、App以及现有和未来的通信标准，并通过云连接实现智能联网，为实现数字化智慧水利控制系统转型奠定了基础。

　　03 满足泵站实现“无人值班(少人值守)”的要求。

　　04 人脸识别技术和AI的运用，提高泵站的安全性。

　　05 支持104、MODBUS等多种通用规约，便于实现设备的快速接入。

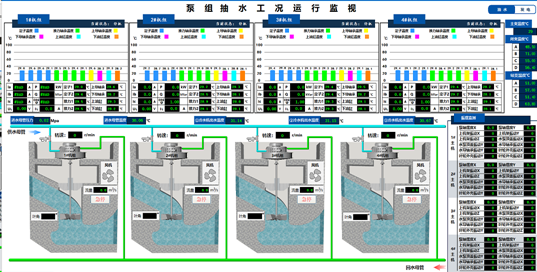

　　06 利用PLCnext实现现场及远端的设备测试及数据采集功能，增加泵组的预测性维护，分析等。

　　07 在排涝泵站中，可以根据水位智能判别，自动启泵、停泵;在灌溉泵站中，可以与水情系统连接，根据土墒情、水雨情等环境参数、自动启泵、停泵，并根据参数智能调节流量，节能环保。
