一、简介
该生产线是将冷轧、热轧钢卷板、不锈钢卷板等开卷校平剪切成各种规格的定尺板材，具有自动化程度高、校平质量好、剪切精度准、生产效率高、性能稳定可靠、操作维护方便等特点。然而在它的基础上增加印色功能，可以在定长的位置上印出不同产品规格的商标。
二、工艺要求

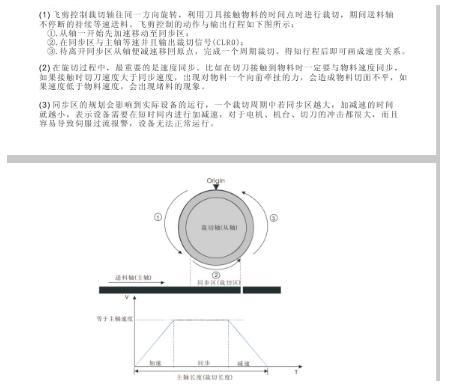

这里重点介绍维控PLC在印色机上的应用：设备要求在生产线送料不停的过程中，根据主轴速度的变化，从轴可以自动跟随速度的变化，并且保证送料定长距离上印色，印色时主/从轴线速度一样。这样才能保证印出图案的效果
三、方案
该控制系统主要采用维控PLC和HMI,分别为LX3VE-1212MR和LEVI-700LK
简要方案如下：主要使用LX3VEPLC的电子凸轮功能，首先进行电子凸轮的初始化设置，根据运行规律确定是周期性运行。然后主轴编码器高速计数器C251及倍频的使用，计算数据(主从轴单位周期的脉冲数，同步率，同步长度)。确保电子凸轮电子数据表格的正确性。根据生成的表格进行凸轮指令的执行。
四、程序简要介绍
PLC部分程序

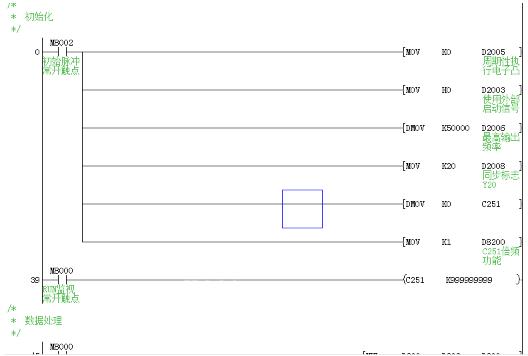

1.电子凸轮初始化设置

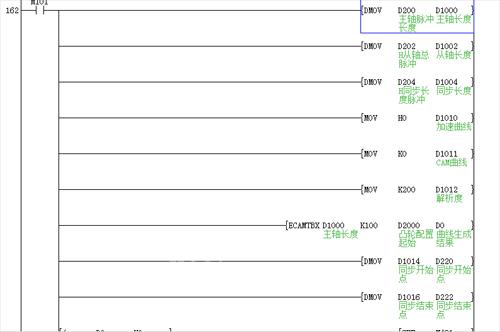

2.数据处理及凸轮数据表格建立
只有表格生成正确后，才可以执行凸轮功能。

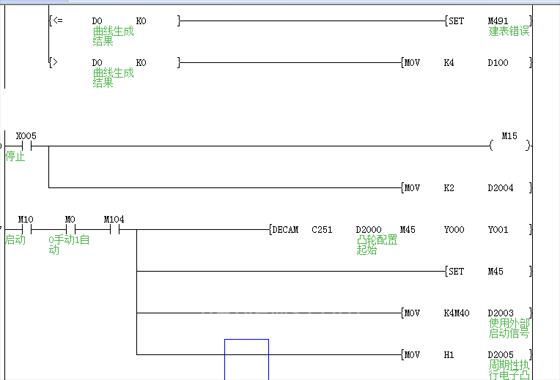

3.电子凸轮指令DECAM的应用
五、工程总结
该设备主要使用了维控PLC的电子凸轮有关飞剪的功能。与传统机械凸轮比，降低了设备在机械与电气部分的复杂度，使设备更灵活的运用到各模式场合，双倍提高生产效率。在维控LX3VE PLC编程应用上，只需使用凸轮表格和凸轮指令就可以方便简单处理运动中的跟随，比起普通的PLC要高效快捷，更体现维控PLC卓越的稳定性。

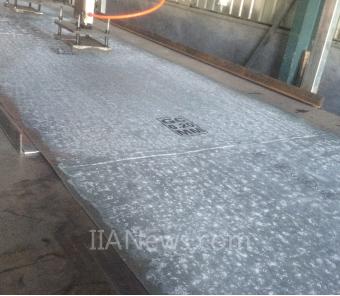

六、设备图片
