摘要：本文重点叙述了搪塑机点火系统和相关安全系统的改造
关键词：搪塑机 PLC 安全回路
1 引言
搪塑机是一种制皮的专业设备，主要用于汽车扶手、办公座椅和玩具的生产制造。我们现在用的是一台美国进口的搪塑机，此设备功能齐全，安全性高。到目前为止已经高负荷运转八年多了，近期常常发生突然无规律断火的故障，由于没有备件并采购困难，因此决定改造其点火和安全回路系统。
2 原搪塑机点火及安全系统控制原理

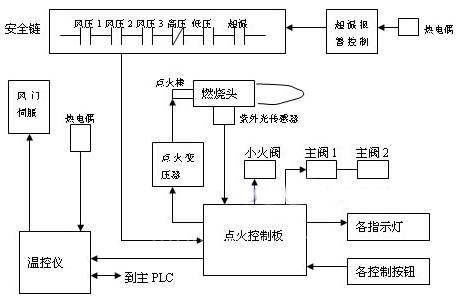

点火及安全控制原理图：

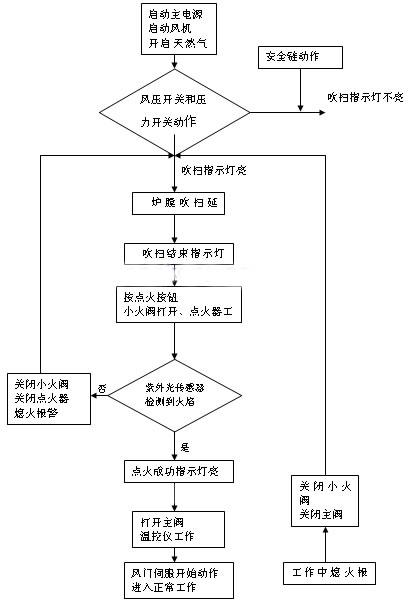

主要控制流程为：
温控仪工作后会根据检测到的温度自动输出一个4—20mA的电流来控制两个伺服执行器，两个执行器是同时动作的，一个控制燃气和空气的流量，一个控制废气排放的量。温度的设定是在人机界面上设定经主PLC传给温控仪的，设定值可分段控制和在线修改。这套点火系统核心就在点火控制板，但控制板的主要电路都被封闭在一个小控制盒中，造成在故障时无法进行检修，因为其为原装进口，备件采购极为困难并且周期长，因此我们决定对其进行改造。
3 设备改造方案

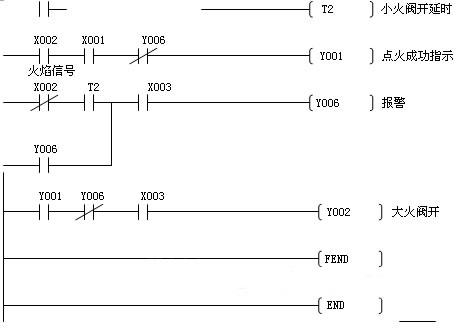

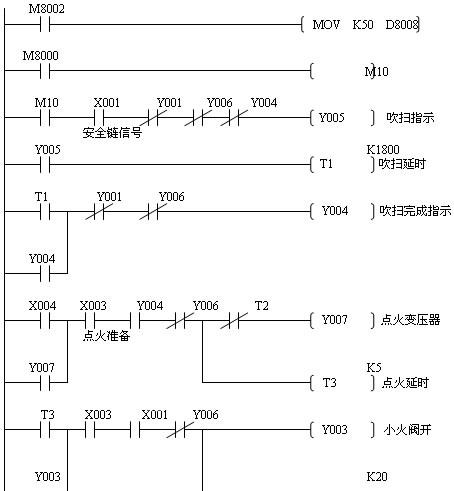

点火系统除了控制板和与之配套的紫外光传感器必须更换外，温控器、阀、点火变压器和执行器等都未损坏可以继续使用。我们在市场调研后采用三菱FX1S可编程控制器作为改造系统的控制器，紫外光传感器我们采用了成都旭光电子设备厂生产的MGZ系列的传感器，采用FX1S主要是其性能可靠价格便宜，传感器采用国产的主要是基于备件采购方便并且性能良好。改造后的原理图和原来相比没有多大改变，只是把点火控制板换成FX1S，在光敏传感器和FX1S之间加了一个放大器用来提供点火成功信号，改造后的控制流程图没有改变。主要变化的是重新编制了PLC程序，程序如下：
小结
设备改造后半年来实际运转良好证明改造是成功的，改造后设备运转稳定可靠，完全排除了点火系统的故障，为公司稳定生产打下坚实的基础。
参考文献：
1、 三菱FX1S说明书
2、 MGZ传感器说明书
