一、简介
多轴钻床高速攻丝机设计合理，简便易操作，通过维控plc和触摸屏控制，速度可调，效率高，用工少。采用多轴(四轴、六轴)循环对套筒攻丝工作的一种高速攻丝机床。
二、工艺要求
多轴高速套筒攻丝机，采用液压控制攻丝轴升降与夹紧，攻丝速度可随人员操作水平进行调节，循环操作，速度快，攻 丝效率高，是一种非常人性化的高速攻丝设备。 设备结构： 采用液压、微电脑等结构，先进，实用。
三、机器特色
1.设备使用少：使用本机械一台可替代传统的六台钻机的使用，减少了大量设备的投入和场地的浪费。
2.自动化程度高：本机采用微电脑控制，自动夹紧，自动攻丝进给，攻丝速度可根据操作者的熟练程度进行调节。
3.用电少：本机与传统的钻机相比每加工一个工件用电可节约70%以上。
4.用工少、劳动强度低：本机操作只需一人。只要摆放工件和丝锥即可，无需高技术。工件丝锥自动定位，自动夹紧，自动攻丝，铁削自动分离，自动卸料，减少了传统的人工控制和夹紧等高强度劳动。
5.速度快、精度高：本机加工每个工件只需3秒钟左右，无偏心，无大小头等现象。
四、方案
该控制系统采用维控人机界面LEVI-700LK，PLC主机采用LX3V-40MR构成。通过PLC控制外部机械设备的运行，触摸屏监控设备状态和手/自动操作等。
五、程序简要介绍

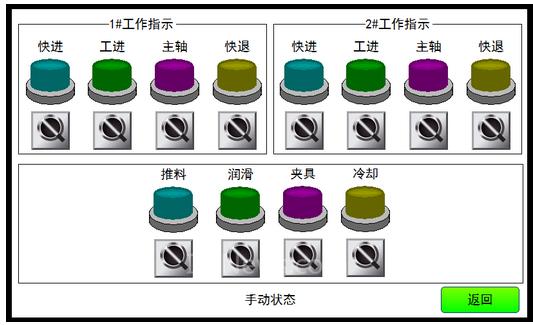

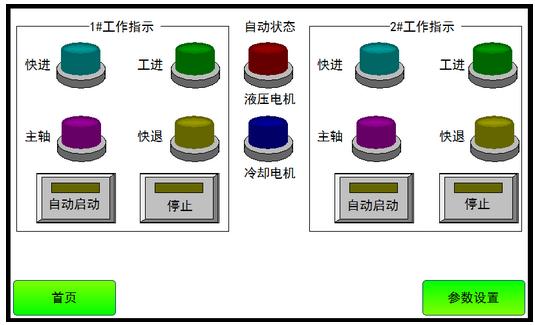

HMI程序

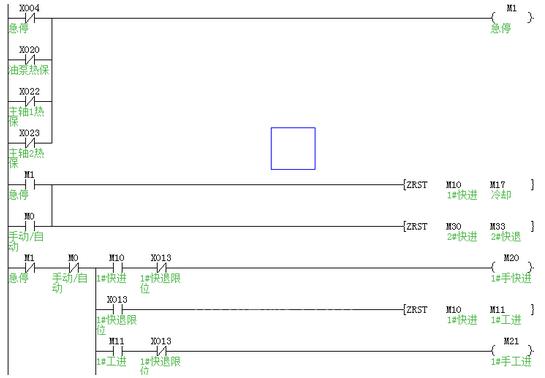

PLC部分程序
六、工程总结
此工程的所有动作都是通过plc来处理实现的，plc的使用使设备更加灵活智能，生产出来工件的合格率更高，工人的劳动强度大大降低。触摸屏的画面美观，各种按钮设置等，比较简洁明了，操作员很容易上手。充分体现了维控产品在多轴钻床设备上的智能控制，稳定控制。

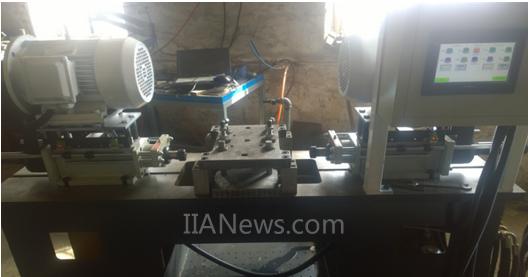

七、机器图片
