解决方案
基于罗克韦尔自动化产品的解决方案，其中包括：
• Allen-Bradley GuardLogix可编程自动化控制器(PAC)
• Allen-Bradley CompactBlock I/O
• Allen-Bradley PanelView
• EtherNet/IP 和 DeviceNet
成果
• 安装更加方便快捷
• 使用方便
• 故障查找更加简单
• 三十万次循环运行无硬件故障
• 符合健康及安全规定
背景
“电锯惊魂过山车”很适时地开放于2009年3月13日，星期五。该设施至今已为索普公园创造了1350万英镑的收益。“电锯惊魂过山车”可以从100英尺的惊人高度俯冲而下，其角度超过垂直下降达到100°。新过山车以大受欢迎的暴力血腥题材恐怖电影《电锯惊魂》系列为主题，配有各式各样令人毛骨悚然的音效和画面，真实再现了电影中的惊险恐怖情节。
“电锯惊魂过山车”的乘客会从令人眩晕的高度向着恐怖电锯直冲而下。此外，过山车在100秒的时间内可以先后6次达到4.0G 到 4.7G的重力加速度；这将为乘客提供比航天飞机发射还要刺激的重力体验。
过山车在提供惊险刺激体验的同时，必须兼顾乘客的安全，这一点尤为重要！为此，设计者为其配备了最先进的自动化和安全架构，并由罗克韦尔自动化的Allen-Bradley GuardLogix PAC牢牢把控整个架构的相关功能。
面临的挑战
为吸引更多的游客，主题公园的设计者们不得不绞尽脑汁。最成功的方法之一是打造出备受瞩目的主题游乐设施和景点，来迎合不断寻求惊险刺激的冒险迷们。就此而言，“电锯惊魂过山车”无疑是成功的。
大多数人并不了解其背后的运作方式。当今惊险刺激的过山车通常都是自动化与安全协调兼顾的经典案例；其中采用的控制架构要比工业环境中常见的控制架构更先进。
索普公园的过山车同样采用了最先进的自动化系统。在每一天、每一次过山车体验中，索普公园对游客如同工业公司对其员工一样，均负有安全责任。
很多情况下(包括索普公园中的其它过山车)，过山车的自动化和安全架构是由两个独立的控制系统控制的，每个控制系统中均包含分散的硬件和信号回路。这种双系统解决方案确实能够提供所需的性能，但同时也增加了系统的复杂程度，系统的设计、安装、调试和运行都需要耗费大量的时间和精力。
鉴于以上原因，以及Allen-Bradley GuardLogix PAC的先进功能，索普公园选择引进此系统来把控“电锯惊魂过山车”的控制及安全 – 在单一网络中借助通用软硬件实现了所有功能。
[DividePage:NextPage]
解决方案
“索普公园共有四套过山车：电锯惊魂过山车、隐形、巨像和复仇女神地狱，均采用Allen-Bradley的硬件，因此我们对 RSLogix及其操作模式非常熟悉，”索普公园的电气工程经理 Steve Wilson解释说。“尽管很少修改控制器程序，但我们必须进行故障排查并获取统计数据，为此，我们需要一款易于理解的解决方案。”

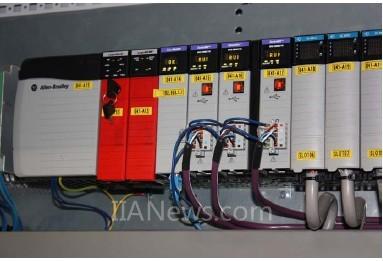

Allen-Bradley GuardLogix可编程自动化控制器(PAC)替代了通常所采用的双PLC解决方案。其单一架构不仅能简化硬件的安装、维护和集成，而且安全、维护和控制方面均可使用相同的软件和编程方式。此外，由于无需在两个PAC之间建立独立通信链接，因此访问操作更轻松。
PAC与Allen-Bradley CompactBlock I/O之间通过DeviceNet 进行交互，而与第三方驱动器的交互则通过 EtherNet/IP 实现。Allen-Bradley PanelView HMI可为工程人员提供解决方案的整体概况，在定期检查中，工程人员可以精确直观地获得过山车的当前状态以及运行参数。
成果
索普公园电气工程师Mike Astles解释说：“截至2010年底，该过山车的成功运行次数将超过30万，并且从未发生过任何硬件故障。我在索普公园负责过山车的现场培训工作，接受培训的工程师见识过各式各样的控制架构，但还是有很多人不禁赞叹罗克韦尔自动化的自动化解决方案操作竟然如此简便。这是我们首次安装Allen Bradley单PAC系统，我们都迫不及待地想要了解该系统究竟还有哪些潜力。”
Wilson补充说：“索普公园一直致力于满足客户的娱乐体验以及过山车的可用性，因此，高可靠性以及轻松的故障排查都至关重要。从简单的传感器和开关到500多个安全I/O，我们可以通过Allen-Bradley PanelView显示屏对系统中每一个元件进行监视和标记，清晰掌握所有元件的工作情况。”
索普公园由罗克韦尔自动化分销商Routeco负责。“Routeco的Jonathan Bye为我们提供的服务无人能比，”Wilson总结道。”即使我们在其不便的时候打电话给他，他也总是会放下手里的事情先解决我们的问题。这可能是我们第一次安装Allen-Bradley单PAC系统，但我想绝不会是最后一次。”
