紫金桥软件与西门子S7 200系列PLC的连接和通讯

　　西门子的S7 200系列PLC相对于其他品牌的产品来说，性价比都是高的，所以西门子产品的应用范围也在不断的扩大。紫金桥组态软件在国内也是有名的软件厂商，所以拥有很多的用户。下面就介绍一下，紫金桥软件与西门子S7 200系列PLC之间的连接和通讯问题。

　　选用西门子S7 226和紫金桥6.0来做一个简单的例子。首先是在PLC上编一段小程序实现简单的触发动作，然后在紫金桥软件上建立一个工程与西门子S7 226进行通讯，最后可以在紫金桥监控画面上采集并控制西门子PLC一个M点和一个DO点。读者可以以这个小例子为基础再进一步的编程实现更多的功能。

　　我们先打开西门子梯形图软件V4.0 STEP 7 MicroWIN SP3，新建一个工程“项目1”。如图1所示

　　图1

　　点击左侧导航栏里的“通信”图标进入通信参数设置界面。双击“双击刷新”图标找到CPU 226并确认，本地PLC的地址设为2，网络参数和传输速率按缺省设定，完成通信参数的设定。如图2所示

　　图2

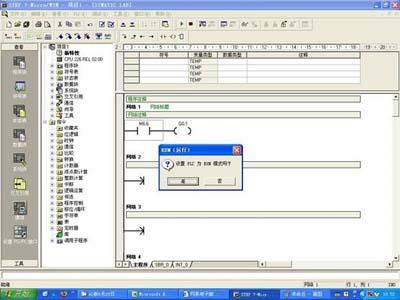

　　然后在程序块里编制一个小梯段让PLC中的一个 M点M6.6去控制一个 DO点Q0.1。最后把程序下载到PLC里，下载完成后把PLC的运行状态打到RUN状态。如图3所示

　　图3

　　打开紫金桥软件“工程管理器”建立新工程“西门子S7 200”，与这个实例相关的上位机软件的组态文件都存在这个目录中，用户可选择保存该目录的路径。如图4所示

　　图4

　　接下来点击“进入组态”按钮，进入组态画面，首先点击“数据库”标签来建立设备，在导航树里双击“S7-200(PPI)”文件夹建立新设备abc，如图5所示。参数设置为PLC 设备的地址设为2、串口号为3，串口设置按缺省即可。

　　图5

　　其次双击“数据库”导航树里的“点组态”图标进入点组态画面，建立两个数字I/O点M6_6和DO_1，M6_6与PLC中点M6.6连接, DO_1与PLC中点QO.1连接。如图6所示

　　图6

　　完成数据库点组态后，进行操作界面组态，在画面DRAW1上建立一个开关按钮和一个指示灯。开关按钮与数据库中点M6_6连接，指示灯与数据库中点DO_1连接。如图7所示

　　图7

　　所有组态完成后点击“运行”按钮菜单栏上的一个指向右侧的绿色箭头图标，如果打开紫金桥软件的西门子200系列PPI通讯程序可以看到发送和接收的数据不断滚动，并由“采集成功”字样，证明通讯成功。如图8所示

　　图8

　　点击画面“DRAW1”上的开关按钮，则指示灯变成绿色。如图9所示

　　图9

　　总结：

　　很多用户在和西门子200系列PLC通讯时常常会遇到一些问题，所以现在总结一下本例中需要注意的地方。

　　1、PLC的从机地址必须和组态软件中的设定地址一致。

　　2、PLC的从通讯参数必须和组态软件中的设定一致，如波特率为9600，奇偶校验设定等。

　　3、如果PLC的通讯口被占用情况下也会造成通讯不上，例如某个通讯口被设为了自由口，那么我们只能使用另外一个通讯口。
