台达AH500中型机Ether Link的应用

　　传统的传输速度比较慢，而且容易出现干扰的现象，以及布线复杂的许多问题，为了给用户提供以后一种更加稳定、高效、布线简单的通讯方式，台达推出AH500中型机，其中的Ether Link，可以满足以上要求。本文主要介绍了台达AH500中型机Ether Link 如何建立连接。

　　PLC网络技术是实现控制自动化、资源共享和集散控制的重要环节，而早期的RS232、RS485早已难于满足当今工业自动化、智能化、信息化的发展进程。为此，各个厂家针对自己的优势开发了不少通讯接口、通讯模块、通讯协议，使PLC实现了高速化、多层次、大信息传输和开发性的发展。

　　当今PLC的主流通讯方式PPI、MPI、Profbus、CC-LINK、Devicenet、CANopen、以太网、光纤等，使多层次控制、集散控制、Motion控制取得了很好的控制效果，更是深受广泛用户的亲睐。以下介绍台达AH500中型机Ether Link应用。

　　1 Link和Ether Link的对比

　　表1 Link和Ether Link对比

　　2 Ether Link建立事项

　　首先，把滑标移至“NWCONFIG”栏处，双击“NWCONFIG”创建系统网络构架。界面显示如图1。

　　图1创建系统网络构架界面图

　　第二，双击“NWCONFIG”后，在“ALL_Devices”下拉栏目中，根据AH500机种选择“AH-Series”下拉栏目中的相应以太网机种(CPU530-EN)。以双击或复制的方式进行添加实际的CPU数量及系统构架，如图2所示。

　　图2 添加CPU界面图

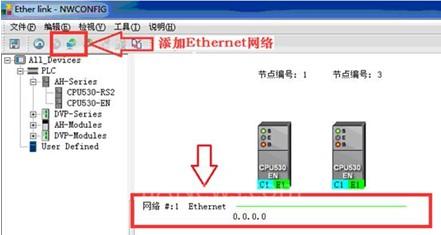

　　第三，选择对应的CPU后，再进行添加Ethernet网络，如图3所示。

　　图3 添加Ethernet网络界面图

　　第四，成功添加Ethernet络后，程序界面会出现网络线的标识，双击Ethernet网络标识进行编辑各CPU的网络站号及网络IP地址(CPU出产默认IP:)，如图4所示。

　　图4 编辑各CPU的网络站号及网络IP地址界面

　　第五，CPU的网络站号及IP设置完毕后，双击网络构建组态线进行各CPU间的编辑组态规划，如图5所示。

　　图5 编辑组态规划界面显示

　　选择对应的单元装置，设置各单元对应的起始地址、长度。图5表示station 1的D100-D299(200笔)数据对应station 2的地址为1000-D1199。即该区域为各站的数据交换区，其中，起始地址和长度可根据用户要求自定义设置。其他CPU映射区设置相同步骤。

　　第六，station 1数据交换区设置。表示station 1的D200-D399的数据对应station 2的D2000-D2199，长度为200。

　　图6 station 1数据交换区设置界面显示

　　3 总结

　　台达AH500中型机的Ether Link应用，为用户解决传统的传输速度慢、通讯距离短、易干扰、布线复杂的问题，以方便、高效、稳定、可靠的方式，为上位机提供了信号读取的相关通讯事项。

　　作者简介：

　　何国精，出生1984年6月，毕业于江西科技师范大学机械电子工程专业。现任中达电通股份有限公司工业控制系统(ICS)产品处应用工程师，从事工业控制系统应用程序开发及产品应用推广，对包装、电子、无纺、电梯、石材行业及相关产业机械控制有丰富调试经验。
