M218在电子监管码输送机的应用

         客户介绍


         该客户是喷码机配套设备专业生产制造商，专业生产制造喷码分页机、喷码输送机、喷码机专用配套设备。在全国医药喷码设备行业具有一定的知名度。
         关键词：
         M218、HMI STU 855、ATV12

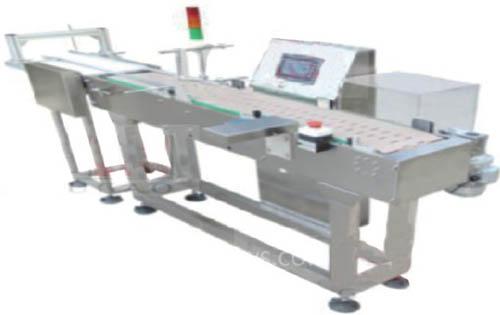

         该机型主要为打码设备匹配的专用输送线。此机型主要应用于医药行业，国家药监局规定从2011年3月31号起所有生产的药品都需要打码追溯，因此市场需求量很大，仅该客户台套数可达近千套。

         施耐德电气方案

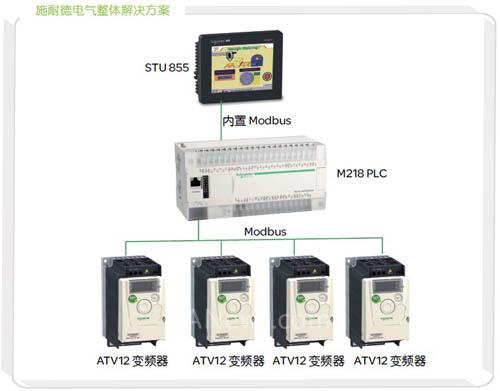

         整套方案采用施耐德电气M218 PLC配合HMISTU855触摸屏以及ATV12变频器。出于成本上的考虑，变频器频率给定通过Modbus总线给定。以前配置方案采用台系PLC加模拟量模块经，成本比较高，M218带有两个串口，可同时与触摸屏和变频器进行通风，实现了更高的性价比。

         药包装是由送料→分离→打码→检查→踢出→分流几个工段组成。根据机械部分的不同，输送部分可以是2段，3段，4段，5段。分离出来的药盒通过一个光电开关，来检测其上升沿和下降沿进行计数并计时，在其过程中进行喷码，计时不在设定范围内进行标记，并在下一段输送段进行剔除，再根据所设定的分流个数，进行分流。

         总结

         1： M218集成了两个串口，支持Modbus协议通讯。
         2：为客户编好了与多个变频器通讯的专用程序块，客户只要设定通讯变频器个数，就能和多台变频器通讯，不需要客户编程，即使其中一台变频器出现故障，通讯出现3次故障后，会自动轮询下一台。
         3：STU855 和 M218 可以采用 SoMachine_NET通讯协议，而施耐德电气的 HMISTU855 集成了以太网口，可以通过以太网给触摸屏和 PLC 编程序，为以后为客户的远程维护和监控创造了条件。
