M218在中央空调水冷机组的应用

        客户介绍

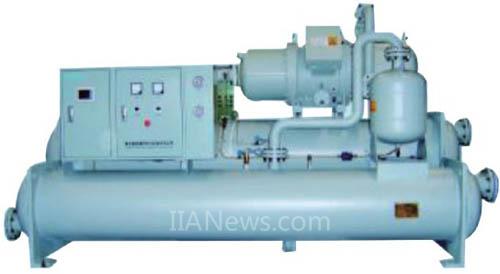

        该客户是知名空调企业，一直致力于空调技术的研发和创新，以生产大型中央空调产品为主，主要包括螺杆式和离心式中央空调，产品涉及HMI、PLC、VSD；本文主要介绍了施耐德电气M218 PLC在该企业中央空调上的应用及遇到的问题处理方法等。
        关键词：
        M218、变频器、螺杆式空调、 PT100、 RTC 、远程通信

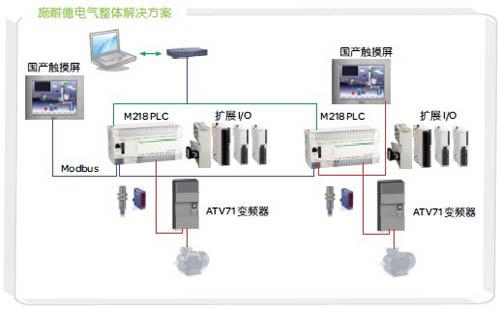

        施耐德电气方案

        客户以前配置：第三方7寸触摸屏，台系 PLC或者欧系 PLC、施耐德电气ATV71柜机；

        PLC主要技术参数表：

        控制系统清单：
        HMI: 国产触摸屏
        PLC：
        TM218LDAE40DRPHN *1 (主机)
        TM2DOCKN*1 (TM2扩展模块)
        TM2DRA16RT*1 (16点继电器输出扩展)
        TM2ARI8LT*1 (8路PT100输入模块)
        TM2AMI8HT*1 (8路模拟量输入模块)
        VSD：ATV71

        总结：
        1. 编程习惯：客户习惯用梯形图编程，但是SoMachine在高级编程方式如CFC，ST时更显现灵活方便，于是培训客户用CFC 和ST 语言编程，通过多次培训交流，客户已经熟练的使用CFC与ST，最终客户认为施耐德电气编程方式更方便快捷。(客户用过欧系、日系、国产PLC，都是用梯形图编程)
        2. Modbus通讯口协议、地址修改以及和其它PLC通讯读写操作：帮助客户编程同时教会客户使用；
        3. RTC：M218内置实时时钟，可以在线与电脑同步时间，并且可以通过时间设定程序运行，帮助用户节约更多能源；
        4. TM2ARI8LT模块温度均值采样处理：帮助客户编写功能块，求10个采样数的平均数，10个采样数为每个扫描周期采样，循环求平均数，结果波动<1℃。
