客户介绍

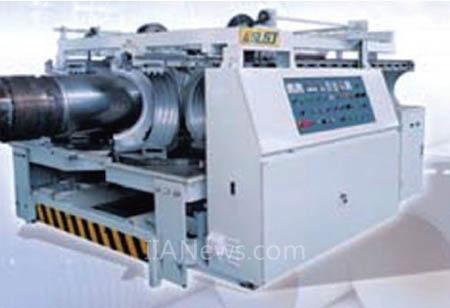

该客户是专业制造波纹管成型机的公司，自投放市场以来一直在工艺上、技术上占据领先地位，本次联合施耐德电气公司及施耐德电气专家型分销商共同开发S型波纹管成型机电气控制。
关键词：
M258、ATV312、HMI
工艺简介
分为：主机控制、油泵控制、工作台移动控制
主机控制为：变频调速，与冷风机联动
油泵控制为：手自动两种，主要给予机械的润滑
移动控制为：与挤出机联动、分为手自动，上升下降回位
控制系统要求

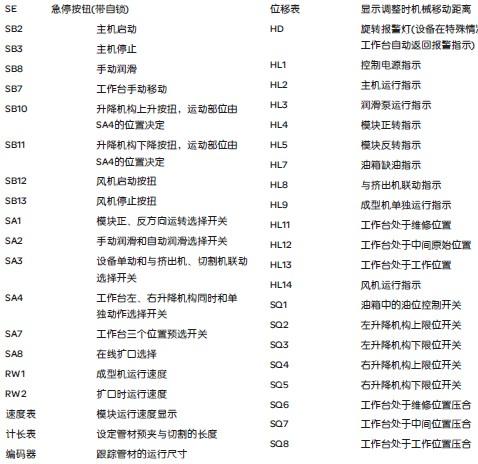

各个控制点的名称和功能
[DividePage:NextPage]

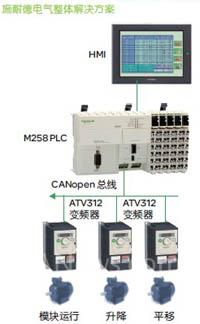

施耐德电气方案
在末送电前，首先将检查电气柜中所有的保护开关是否推上，然后合上电源开关QF，操纵台上0-450V电压表有电压指示，说明电源有电，信号灯HL1亮表示控制回路有电。
注意：在闭合电源开关之前务必请先检查电器柜是否干燥，电气元件有无损伤，电线电缆是否有破损等情况，如有请及时更换。以防止操作人员发生触电事故。
1. 主机启动
按下主机启动按钮SB2前，必须检查模块转向选择是否在正转位置，然后按SB2，KM1和KM7接触器吸合，冷风机与变频交流调速器有电(必须检查电机冷却风机运行方向)，4秒钟后，变频交流调速器允许运行，HL4指示灯亮。这时按SB4或SB5调节模块运行速度。具体参考一下速度表显示。
模块要停止运转，必须通过SB5按扭将变频器调到零速调速，至模块停止，然后按主机停止按钮，冷风机停止。在正常情况下，模块在运行中绝对不允许按主机停止按钮。
注意：本设备选用的是，变频交流调速器，具有可逆功能，如果需要反转时，将予选开关拨到反转，然后再按调速按扭。予选开关正反转的选择必须在模块停止运转的前提下方可选择，模块在运转中，绝对不允许拨动正反予选开关。否则可能对设备有可能造成损伤。
2. 油泵启动
油泵运行直接负责整台设备的各部分润滑，它分手动和自动两种控制方式。将SA2拨向手动，这时可以按SB8手动润滑，润滑时间长短，决定手按下按钮的长短，设备刚运行时，最好先采取这种方法。将SA2拨向自动，这时要调KT3润滑时间继电器和KT2间隔时间继电器，KT3控制每次润滑多长时间，KT2控制这次润滑到下次润滑要隔多长时间，具体要根据实际情况设定。
例如：KT3选10秒，KT2设定30分钟，那就是油泵上油运转10秒钟就停止，待过了30分钟，油泵又启动运转10秒再停30分钟，周而复始。
当油箱中缺油时SQ1闭合，无油指示灯HL7亮，这时必须往油箱里加油，让HL7灯灭为止，如果油加满了，HL7仍亮，请将油位控制开关SQ1拨动一下，让HL7灯灭为止，否则即使有油，油泵也不转。
注意：请客户根据实际情况调整适当润滑时间，以保证设备的正常运行，以及设备的使用的寿命。
3. 工作台左、右升降机构
具体参考第二项中SA4、SB10、SB11、SQ2、SQ3、SQ4、SQ5的作用即可。
操作请参考拖动部分第2条。
4. 工作台的移动
手动部分具体参考第二项中SB7、SA7、SQ6、SQ7、SQ8的作用即可。
自动部分包括：
1、与挤出机联动时，模块停转，工作台将自动返回到中间位置，同时切断挤出机停止吐料；
2、与挤出机联动时发生意外事故，非停机不可，此时可按急停按钮，模块停止运转，挤出机停止吐料，工作台将自动返回至中间位置。
