施耐德电气M218和M258在塑胶生产线的应用

        客户介绍

        该客户长期与大型轮胎厂，胶板厂，电缆厂，再生胶厂，橡胶制品厂合作，形成了系列化产品结构，能承揽各种橡胶厂的全套设备的设计与制造，在炼胶设备、挤出设备、裁断设备、成型设备、冷却设备、硫化设备方面据有丰富的经验，本项目与我公司共同开发，而且为SoMachine平台下的首个项目。
        关键词：
        M218、M258、ATV312、ATV71、同步调速

        工艺简介
        塑胶生产线

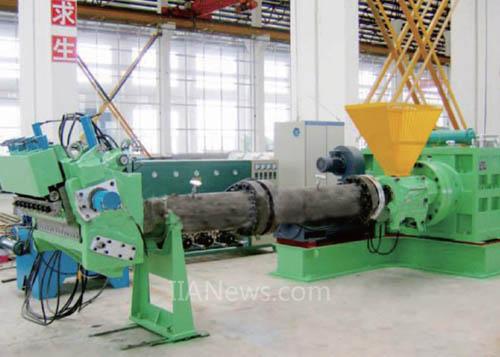

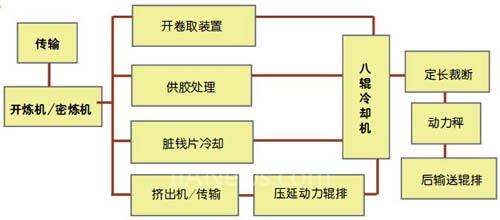

        主工艺为：全线由输送带—密炼机 –开炼机—600胶片冷却线—10工位导开卷取装置---供胶前输送带---挤出机供胶带---挤出机----挤出压延输送带---压延机---压延动力辊排—八辊冷却机—定长裁断装置—裁断后输送带—动力秤—后输送辊排。

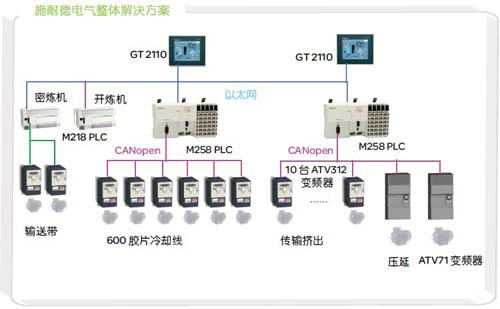

        施耐德电气方案
        输送带(2台ATV312变频器)
        密炼机(M218 PLC，带以太网及Modbus通讯)
        开炼机(M218 PLC，带以太网及Modbus通讯)
        600胶片冷却线(M258 PLC，带以太网，CANopen，Modbus通信，6台ATV312，采用CANopen通信，XBT GT2110触摸屏)
        (M258 PLC，带以太网，CANopen，Modbus通信，10台ATV312，压延机主机为ATV71，走CANopen通信，挤出机为直流调速器，为模拟量控制，XBT GT2110触摸屏)。

        程序设计概要
        生产线分成若干个部分：其中前期的传输、密炼机、开炼机为一组；600胶片冷却线为一组；挤出压延为一组；定长裁切为一组。分别分布在两个触屏上，系统运行过程中会监控各个部分是否按着预定执行，并且通过以太网与各个PLC通讯监控状况，问题出现同时产生报警，而且会改变其他的站的控制逻辑。
        原理说明
        输送带—密炼机 –开炼机—600胶片冷却线—10工位导开卷取装置---供胶前输送带---挤出机供胶带---挤出机----挤出压延输送带---压延机---压延动力辊排—八辊冷却机—定长裁断装置—裁断后输送带—动力称—后输送辊排。
        天然胶等胶料(工艺配方)经过输送带送到密炼机内，进行混炼，一段时间或者达到温度后，卸料，经过提升机送到开炼机内，进行胶料压片处理，压出片后送到600胶片冷却内，由风机冷却，冷却后进行切片，纵切成10条后加衬布卷取成卷。
        成卷后拿到储存处储存一定时间，工艺醒料时间。然后由10工位导开装置将卷导开，经供胶带前输送带，然后由挤出机供胶带送进挤出机，由挤出机挤出后经过挤出压延输送带进入压延机，经压延机压片后，通过动力辊排输送带冷却机内进行胶片冷却，冷却后定长裁断，由伺服定长，然后裁断成一块一块的胶片，经过裁断后输送带进入动力称，检查重量是否符合标准，最后送到后输送辊排，人工取走。
        全线采用施耐德电气的系统，采用Modbus TCP以太网协议连接各个单独机器，然后将数据状态送到上位机进行监控，上位机软件为组态王。
        采用Modbus进行触摸屏与PLC的通讯，来设置相应的参数。
        采用CANopen来进行变频器与PLC的通讯，所有变频均采用通讯控制。
        采用模拟量控制直流调速器。
        其中定长伺服采用的是ASCII码通讯，用485的连接方式。
        主要是变频与变频之间的速度同步控制，采用通讯控制更方便。
